ホットランナー射出成形：プロセス、制御、コストへの影響

ホットランナー射出成形は、射出成形における材料の利用を改善し、部品の品質を向上させる比較的新しい製造プロセスである。ホットランナーによる射出成形 ホットランナーシステム ランナーの無駄を省くだけでなく、材料の流れを良くし、次のような利点がある。 大量生産. .このディスカッションでは、ホットランナー射出成形プロセスを分解し、成形プロセス、技術的な利点、製造上の課題、および総コストを理解するのに役立ちます。.

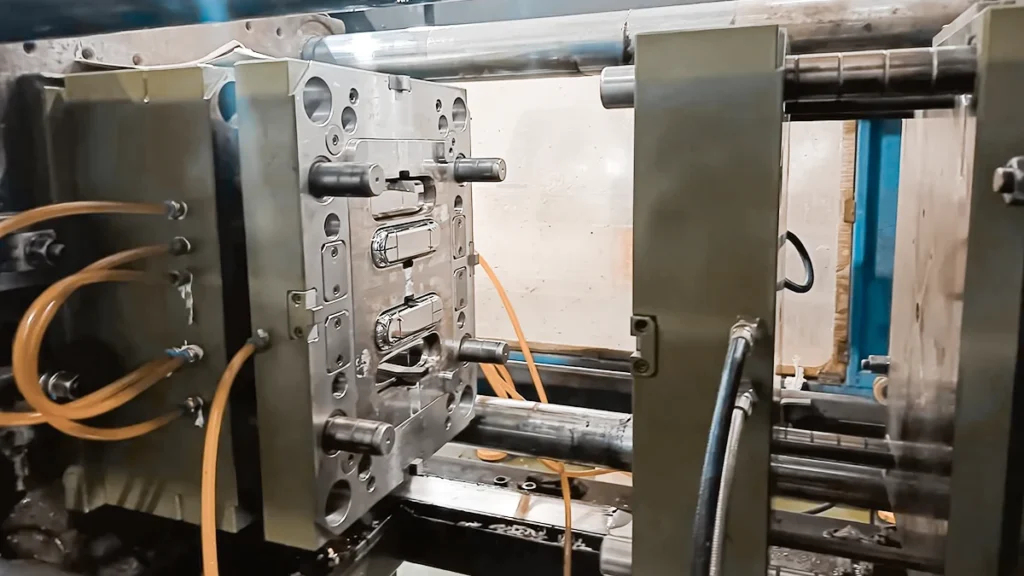

ホットランナー成形プロセス

金型が硬化して排出される冷間射出成形金型とは異なり、熱間射出成形はランナーシステムを溶融状態に保ちます。 ^[1]. .制御されたせん断と温度条件によって射出バレルが可塑化され、プラスチックペレットがホットランナーマニホールドに移送され、そこで溶融物がノズルに広げられる。.

ノズルにはサーモスタットがあり、溶融粘度を一定に保ち、安定した凝固を維持する。溶融ポリマーをキャビティ内に押し出すには、サーマルゲートまたはバルブゲートを開く。 ^[2]. .これらはバルブ制御のシステムで、ゲートの開閉を機械的に制御し、流れをコントロールし、キャビティのバランスを改善し、表面を仕上げます。成形品がキャビティ内で冷却され固化する際、ホットランナーシステムは加工温度のままであるため、排出後そのまま次のサイクルに移行することができます。.

ホットランナー成形の利点

材料の効率性、工程の一貫性、部品の品質がホットランナー射出成形の主な利点です。コールドランナーの廃止は、原材料の消費を節約するだけでなく、リグラインド管理の必要性をなくします。ホットランナーは、固体ランナーを冷却して排出する必要がないため、サイクルタイムを最小限に抑えます。.

定性的には、ゲートでの溶融温度がほぼ同じであるため、粘度のばらつきや流動性が最小化され、ウェルド・ラインが少なく、ヒケが少なく、寸法安定性が向上する。 ^[3]. .バルブゲートシステムのタイミングと順序を調整することが可能であるという事実は、部品と金型設計の化粧品品質と柔軟性をさらに高いレベルに引き上げます。特にホットランナー成形は、高キャビティ、大量生産プログラムの金型に適しています。.

ホットランナー成形の欠点

ホットランナー射出成形の最大の限界の一つは、熱に敏感なポリマーを使用できないことである。これらのポリマーも熱に弱いため、マニホールド内に大きな熱が発生すると溶解してしまう。このようなシステムの操作に関するもう一つの欠点は、色替えを行うのにパージが多すぎることである。また、設計が複雑なため、経験豊富なスタッフを必要とする。ホットランナーシステムはまた、購入費用が高く、工具も高価である。ホットランナーコンポーネントは、故障の際に大きなダメージを受ける。一例を挙げれば、溶融プラスチックがアセンブリをダメにし、システムが漏れた場合には生産が妨げられ、ダウンタイムが発生する。.

クリティカルプロセスとパラメータ制御

ホット・インジェクション・ランナー・システムを使用する際に重要なプロセスとパラメータの制御は、熱条件の不平衡、不均等な充填、部品のばらつき、材料の劣化を防ぐために、マニホールドとノズル全体の溶融温度を維持することである。射出速度と圧力プロファイルを適切に一致させることで、キャビティをフルに充填し、同時にポリマーに有害な過度のせん断力を与えないようにする必要があります。.

特に、ホットランナーゲートはコールドゲートのようにすぐには固化しない。特にホットランナーゲートはコールドゲートのようにすぐには固まらない。バルブゲートのタイミング、ピンの動き、シーケンスは、外観の仕上がりとフローバランスに影響を与える。キャビティ圧力センサー、マルチゾーン温度制御、クローズドループフィードバックは、ハイエンドのホットランナー成形工程でしばしば使用され、長い生産サイクルを行う際に一貫した再現性のある条件を維持します。 ^[4].

生産現場における課題と解決策を探る

ホットランナーに関連する問題を解決するためには、金型を強力に設計し、工程を厳密に制御する必要がある。徹底的にバランスの取れたランナーレイアウト、ゲートの適切な選択、熱要件の正しいゾーニングが必要である。材料の選択は、樹脂の熱安定性と長時間の熱暴露に対する感受性を考慮しなければならない。ヒーター、熱電対、シール、バルブゲート部品の検査は、ダウンタイムを少なくし、長期安定性を確保するために、事前に実施する必要がある。設計段階では 金型流動解析 また、金型を製作する前に、流量バランスと圧力ニーズが満たされていることを確認するため、リスクを排除するのに役立ちます。.

アプリケーション・スポットライト

ホットランナー射出成形は、品質、効率、再現性が重要視される産業の中で、非常に普及しているプロセスである。生産 医療産業におけるクリーンルーム設備 ホットランナー射出成形は、ハンドリングや材料汚染のリスクを最小限に抑え、部品の品質を維持することができる。ホットランナーは、小さな公差内で内装、外装、機能部品を生産する高キャビテーション金型のため、モーター会社で使用されている。例えば、不合理な形状や穴のあるダッシュボードや内装部品の生産が挙げられます。.

家電製品では、ホットランナー成形は、ウェルドラインや表面欠陥の数を減らすことによって、薄肉ハウジング、外観に敏感なコンポーネントの製造に適用されます。ホットランナー技術は、大型包装材料の製造にも応用されています。ホットランナーシステムは、自動化要素により、最小限の監視で24時間365日稼動するため、大量生産を検討している場合にも有効な選択肢となります。.

ホットランナーにおける製造性設計（DFM）の考慮点

設計プロセスの第一段階であっても、設計の決定は部品の品質、プロセスの安定性、メンテナンスの必要性、総所有コストに直接影響します。しかし、優れたホットランナーシステムは付加的なものではなく、むしろ一般的な金型および部品設計戦略の構成要素です。.

熱適合性と材料の選択

ホットランナーシステムに注入する材料は、設計上すぐに考慮する必要があります。PVC、POM、または特定の難燃グレードのような熱に敏感な材料を使用する際には、分子の変色や劣化を防ぐために、熱滞留時間と温度の均一性を使用する必要があります。 ^[5]. .ホットランナーシステムの構成材料は、高圧と高温に長時間さらされることに耐えるものでなければならない。ポリマーの挙動がホットランナーの熱設計と相反することは、システムが不安定になり、早期に停止する一般的な原因の一つである。.

マニホールドとノズルのレイアウト

流れのバランス、圧力の損失、熱の均一性は、マニホールドとノズルの幾何学的配置によって決まる。マニホールド マルチキャビティ金型, 特に、各キャビティに同じ溶融到達時間と圧力を与えるためには、ランナーウェイのバランスをとることが必要である。ランナーの長さや断面のわずかな非対称性でも、キャビティの不均衡につながり、寸法ばらつき、外観上の欠陥、あるいは信頼性の低いパッキングにつながる。.

ノズルの選択と配置は、部品の形状、ゲートの性質、金型で利用可能なスペースに応じて決定する必要があります。熱力学的性質だけでなく、機能する状況での機械的負荷の成長を促進するために、マニホールドとノズルシステムは、単一のシステムを作成するように設計する必要があります。.

ゲートの種類とデザイン

ゲートの設計は、ホットランナー射出システム設計の性能の最も重要な領域の一つである。熱ゲートの選択は、部品、化粧品、プロセス制御の要求に応じて、オープンゲートかバルブゲートである。サーマルコントロールは、オープンゲートでの流量制御に使用され、ゲートのベストと流量シーケンスの制御精度が低く、安価で制御が容易である。ゲートの位置は、構造上または美観上敏感な部分の溶接線を減らす方向に向いていなければならず、均一な冷却プロセスを確保する手助けをしなければならない。.

温度制御と体温調節

システムは、粘度を得て劣化を防ぐために、ポリマーを狭い温度範囲に維持できる状態になければならない。 ^[6]. .マルチゾーン温度制御は、マニホールド、ノズル、ゲートエリア間の熱損失の格差を考慮するために必要です。加熱回路の構造が悪かったり、断熱性が低かったりすると、ホットスポットが発生したり、長い生産運転に流されるとコールドスポットが発生したりします。.

熱電対は、外部部品の温度ではなく、溶融物の温度を示すのに適したセンサーを持つべきである。センサーが不適切に配置されると、誤った測定値が得られ、プロセス制御が不規則になります。スタートアップとシャットダウンの挙動も、成功する熱設計のかなりの部分とみなすことができます。なぜなら、これらの段階のいずれかの過程における熱勾配は、部品へのストレスと材料劣化の一般的な原因だからです。.

熱膨張の許容範囲。.

周囲の金型構造と比較した場合、熱間射出システムは非常に高温であるため、熱膨張の差が生じます。このような膨張の防止は、マニホールドのシールの機械的干渉、破壊、変形につながる可能性がある。シール面の設計、ファスナーの設計、位置決めの設計は、全使用温度範囲で性能を発揮するようなものでなければならない。長期的には、過度の応力集中による故障がホットランナーアッセンブリーの過度の拘束によって発生する可能性があります。このことは、機械構造を設計する際には、熱膨張だけでなく、熱膨張も適切に考慮しなければならないことを意味する。.

デザイン・バリデーションとリスク回避

シミュレーションされた金型の流れは、ランナーのバランス、ゲートの動作、圧力要求、一般的な加工条件下での熱挙動を確立するために分析されなければならない。シミュレーションによる決定は、設計における主要な決定を決定するものであり、高コストで作られた金型ではできない変更を行う可能性を減らすものである。設計レビューと部品テストは、シーリングやメカニカルサポートの不具合の可能性を特定するのにも役立ちます。 ^[7]. .バリデーションは、ホットランナー噴射システムが全範囲の運転条件において希望通りに作動することを保証する制御されたプロセスである。.

トータルコスト分析

ホットランナーは、コールドランナー金型よりも初期設備やシステムコストが高いが、生産プログラムの総コスト比較では、ホットランナー射出成形が有利である。ランナー除去による材料の節約、サイクル時間の短縮、部品の一貫性の向上、スクラップ率の減少などが、長期的なコスト削減につながる。しかし、適切な設計とメンテナンスが、一般的な所有コストを削減する上で重要であることを、メーカーはよく知る必要がある。例えば、メンテナンスが不十分なランナーシステムは、故障が発生しやすく、生産停止時間の増加や全体的な所有コストの増加につながる。.

自動化との互換性、後処理の削減、生産の拡張性の向上といった問題も、総所有コストを考慮する場合に考慮されるべきである。これらの運用効率は、一般的に、製品の最初の投資額を帳消しにするように計算され、部品単価を安くし、中量から大量生産の用途では一般的に有利になる。.

結論

ホットランナー射出成形は、技術的に高度で経済的なプロセスです。よく設計されたホットランナーシステムは安定した運転パラメーターを持ち、運転リスクの低減、機械の生産性の向上、総所有コストの削減に一役買っています。射出成形におけるホットランナーシステムの使用は、要求の厳しい現代の生産環境におけるトータルコストのアプローチにおいて、堅牢で拡張可能な力とみなすことができる。.

参考文献

[1] Peng, F. (2022, October 17). ホットランナー対コールドランナー射出成形金型：知っておくべき主な違い. https://www.rapiddirect.com/blog/hot-runner-vs-cold-runner-injection-mold/

[2] Naum, K. & Conninf, M. (2025, November 2025). ホットランニング射出成形システムの概要。. https://www.xometry.com/resources/injection-molding/overview-of-hot-running-injection-molding-system/

[3] ヒットコントロール（2025）。. ホットランナーシステム：利点と欠点.  https://www.hitcontrols.com/hot-runner-system-advantages-and-disadvantages/

[4] NwmCadmin (2019, August 26). 射出成形におけるホットランナーシステムの紹介. https://rexplastics.com/plastic-injection-molding/introduction-hot-runner-systems-injection-molding/

[5]アコモールド（2022年7月14日）。. 射出成形用ホットランナーの選び方. https://www.acomold.com/how-to-choose-the-hot-runner-for-injection-mold.html

[6] プロヒート（2024年2月22日）。. ホットランナー温度コントローラーとは? https://www.proheatinc.com/blog/what-is-a-hot-runner-temperature-controller

[7] 瑞成（2024年11月4日）。. 射出成形におけるホットランナーのリスク. https://www.chinaruicheng.com/news/risk-of-hot-runner-in-injection-molding/
