5-axis CNC machining is a manufacturing method in which the cutting tool or the workpiece is machined in five directions. It moves in the classic X, Y, and Z linear axes, with the addition of two rotation axes.
この高い可動性により、パーツを動かすことなく、切削工具をワークに向かって移動させることができる。このため、メーカーは1つのセットアップで非常に細かい形状を加工することができます。.
このプロセスは、曲面、深い穴、アンダーカット、複合角度を持つ部品に特に適しています。複雑な航空宇宙用途や医療用途の部品は、精度と表面状態を確保するために必要な同時5軸モーションを頻繁に必要とする。.
同時加工と位置決め加工
5軸CNC加工には、大きく分けて2つの手法がある。位置決め5軸加工（または3+2加工）では、3軸切削工程の前に、パーツを特定の角度に配置します。回転軸は位置決めされた状態で、X、Y、Z軸のみで切削が行われる。.
All five axes move together during the cutting process for simultaneous 5-axis machining. This helps to ensure smoother toolpaths, improved 表面仕上げ, and faster machining of highly complex shapes.
同時加工には、高度なプログラミングと機械制御システムが必要である。.
5軸加工の原理とは？
多軸モーションコントロール
5軸加工の基本コンセプトは、機械を同時に5方向に動かすことである。機械はX、Y、Zの直線軸に加え、A軸（X周りの回転）、B軸（Y周りの回転）、C軸（Z周りの回転）から選択された2つの回転軸に沿って工具を動かす。.
左右の移動はX軸、前後の移動はY軸、上下移動はZ軸によって制御されます。回転軸は、加工中に主軸やワークテーブルを傾けたり回転させたりするために使用されます。.
この直線運動と回転運動により、切削工具はワーク表面に対して最適な位置に保たれます。あらかじめプログラムされたいくつかのアプローチしかない従来の機械とは異なり、この機械は、曲面や角度のある面の加工中に工具の向きを連続的に変えることができます。.
5つの協調軸に沿って移動することで、タービンブレードやインペラ、整形外科用インプラント、航空宇宙構造部品、滑らかな輪郭を持つ金型キャビティなどの複雑な形状の製造が可能になる。.
工具の方向制御
One of the main features of 5-axis machining is the orientation of the tools. During the machining process, the CNC controller continuously adjusts the angle of the cutting edge against the surface of the workpiece.
By maintaining an optimal tool inclination angle—typically between 10° and 15° relative to the surface normal—5-axis machines avoid the zero-cutting-speed center of a ball nose end mill. This optimal engagement maintains a constant chip load, minimizes chatter, and can consistently achieve ultra-smooth surface roughness with Ra values well below 0.4 μm, significantly reducing the need for manual post-polishing [1].
また、工具の向きを最適化することで、より短い切削工具の使用が可能になる。短い工具は剛性が高く、加工中の振動やたわみが少ない。振動を最小限に抑えることで、仕上げ面精度と寸法精度の一貫性が向上します。.
深いキャビティ加工では、工具姿勢制御の精度が衝突を防ぎ、届きにくい領域へのアクセスを提供します。これは、金型製造や航空宇宙産業における金型部品の製造において特に有用です。.
マシン・キネマティクス
機械の軸間の機械的な配置と動きの関係は、機械運動学と呼ばれます。5軸加工では、機械運動学が加工の精度、アクセス性、プログラミングの複雑さに影響するため、機械運動学を理解することが非常に重要です。.
機械のさまざまな組み合わせは、異なる運動学的構造を持つ。切削対象物を回転させる機械もあれば、スピンドルヘッドを傾ける機械もある。ハイブリッド設計は、両方の混合物である。.
CNC機械制御システムは、工具の適切な位置決めを確実にするために、すべての機械軸間の関係を継続的に計算する必要があります。同時5軸移動による加工では、複数の軸が加工プロセスを通じて動的に相互作用するため、これらの計算がより複雑になります。.
高度な運動学的補正システムは、アライメントエラー、熱歪み、幾何学的不正確さを最小限に抑えます。これらの補正により、加工作業の精度が向上し、長期間の生産期間でも同じ性能レベルが保証されます。.
連続ツールパス生成
Advanced toolpath generation is a key factor in 5-axis machining. The CAMソフトウェア generates a 3D CAD-based complex cutting path.
ソフトウェアは、正しい方向と衝突の回避を考慮しながら、ワークの表面を横切る切削工具の経路を決定します。工具経路のスムーズな移行は、急激な方向転換による振動や表面欠陥がないことを保証するために重要です。.
連続ツールパスは、不必要な工具の移動とアイドル機械時間を最小限に抑えるため、加工効率を向上させます。また、安定した切削が可能になるため、加工面の品質が向上し、工具寿命が長くなります。.
エンジニアリング数学ソフトウェアが、加工中の最適な送り速度と切削方法を計算する。これにより、メーカーは高い生産性を達成しながら、精度を維持することができます。.
衝突回避と干渉制御
安全で効率的な5軸マシン操作の重要なコンセプトの1つは衝突防止であり、これには複数軸の同時操作が必要である。.
工作機械の主軸、切削工具、ワークピース、治具、そして機械構造物の作業スペースは限られている。工作機械の運転が開始される前に、高度なシミュレーション・ソフトウェアによって衝突が事前にチェックされます。.
今日、多くの5軸CNCマシンはリアルタイム干渉モニタリングシステムを備えている。これらのシステムは、操作の安全性を高め、機械損傷の可能性を最小限に抑えるように設計されています。.
5軸CNCマシンの種類とは？
テーブルテーブル5軸CNCマシン
テーブルテーブル機は、回転軸の両方が機械テーブル内にある。主軸は比較的静止しており、ワークピースは加工中に回転したり傾いたりする。このセッティングは、切削中のスピンドルの安定性により、非常に精密な切削を実現します。テーブルテーブル機は、極めて高い幾何学的精度と卓越した表面仕上げが要求される小型から中型の部品加工に最適です。.
コンパクトな設計で、同時加工精度が高く、仕上げ面品位に優れている。テーブルテーブルシステムは、医療製造や電子機器などの精密用途でよく使用される。.
しかし、テーブル-テーブル構成は、加工作業中にワーク全体を回転テーブルで支持し、移動させる必要があるため、重量ワークには一般的に最適ではない。.
ヘッドテーブル5軸CNCマシン
Head-table machines (also known as swivel head + rotary table configurations) combine one rotational axis in the spindle head with one rotational axis in the worktable.
このタイプのハイブリッドセットアップは、優れた柔軟性を提供し、スイベルヘッドとトラニオンシステムの長所を兼ね備えています。様々なサイズや形状の部品を効率よく加工することができます。.
ヘッドテーブル機の利点は、接近性が良く、動的性能が高いことであり、一般的な精密部品製造、航空宇宙製造、金型製造の分野で一般的に使用されている。.
機械剛性と加工工程の安定性を確保しながら、2つの動作の組み合わせにより、複雑なサーフェスの主軸とテーブルの位置を改善することが可能です。.
水平5軸CNCマシン
横型5軸加工機とは、主軸を水平に配置した加工機のことである。加工中、切屑は重力によって切削エリアから自然に離れていくため、この設定は切屑排出性を高めるために使用されます。.
高速加工では、切り屑の堆積が工具損傷の原因となり、製造製品の表面品質に影響を与えるため、切り屑を効果的に除去することが特に重要です。.
横型5軸加工機は、加工する面が多く、大容量で複雑な部品の製造に広く使用されている。自動車や航空宇宙用途の精密製造によく使用される。.
水平方向は、場合によっては、他の垂直機械構成よりも深いキャビティや側面形状へのアクセスを容易にする。.
立形5軸CNCマシン
立形5軸加工機は、主軸が垂直で、今日の製造業で最も一般的な加工機のひとつです。.
多くの場合、横型機やガントリーマシンよりもコンパクトでコスト効率に優れている。垂直に設置することで、切断エリアの視認性に優れ、オペレーターのセットアップやモニタリングが簡単になります。.
金型製作、医療機械加工、プロトタイピング、精密製造業では、立形5軸加工機が広く使用されている。汎用性が高く、多くの分野や用途で使用できる。.
高速スピンドル、自動化システム、熱安定化技術は、先進の立形マシニングセンタの性能を高めるための一般的な機能です。.
5軸加工の用途は？
Turbine blades, structural parts, and engine components are among the common applications of 5-axis machining in the aerospace industry. The components are frequently complex in geometry and shape, and multiple-axis movements are required.
医療メーカーは、複雑な解剖学的形状を持つインプラント、手術器具、人工装具用コンポーネントを5軸加工で製造しています。このような用途では、表面仕上げの精度と滑らかさが不可欠です。.
Engine parts, transmission housings, complex steel pipe connectors, and functional prototypes are produced in the automotive industry with 5-axis machining. Five-axis technology is also a key technology for mold and die makers to develop complex mold cavities and tool surfaces.
CNC5軸加工におけるツールパス戦略
高度なツールパス戦略では、主な目的の1つは、工具を一貫して生産的に材料に切り込ませ続けることです。滑らかな工具の動きは、切削力を最小限に抑え、振動を低減し、仕上げ面の品質を向上させます。5軸加工機は、複雑な曲面や入り組んだ形状の加工に使用されることがあるため、工具経路は、ツールマークや加工不安定の原因となる急激な方向転換がないようにする必要があります。.
5軸加工で最も一般的なツールパスストラテジーのひとつが輪郭加工です。ここでは、切削工具が部品表面の輪郭をトレースし、常に角度を変えます。滑らかな自由曲面を持つタービンブレード、金型、航空宇宙部品、医療用インプラントなどによく使用される手法です。連続的な輪郭加工は表面品質を向上させ、二次的な輪郭加工の必要性を排除する。.
スワーフ加工は、工具の先端だけで切削するのではなく、切削工具の側面（逃げ面）が罫書きのある表面と連続的に接触している状態を維持します。スワーフ加工の主な利点は、高い寸法精度で大量の材料を除去できることで、壁面やテーパー面の製造に非常に効率的です。この方法は、航空宇宙や金型製造などの用途で特に有用である。.
ツールパスストラテジーの開発でもう一つ重要なのは、干渉回避です。5軸加工では、主軸、ツールホルダー、ワーク、機械部品がすべて移動するため、CAMソフトウェアは常に干渉の可能性をチェックする必要があります。高度なシミュレーションシステムは、加工効率を維持しながら、衝突を防ぐためにツールパスを自動的に調整します。.
5軸CNCマシニングセンターとは？
5軸CNCマシニングセンタの特徴
5軸CNCマシニングセンタは、複数の加工機能を組み合わせたシステムである。フライス加工、ドリル加工、タッピング加工、輪郭加工は、これらの機械で同時に行われることが多い。.
最先端のマシニングセンターは、高速スピンドル、自動パレットチェンジャー、インテリジェント制御システムを誇り、最高の生産性を提供します。ロボットによる自動化およびツールモニタリングは、無人加工を可能にするために多くのシステムで利用可能なその他の技術です。.
生産性の向上
The “done-in-one” capability of 5-axis machines drastically reduces setup time. Industrial manufacturing studies show that consolidating multiple 3-axis operations into a single 5-axis setup can reduce overall setup times by 70% to 80%. Furthermore, by eliminating the stack-up tolerance errors that occur each time a part is re-fixtured, the first-pass yield (FPY) of complex aerospace and medical components is significantly increased, leading to a substantial drop in overall manufacturing costs [2].
メーカーは、より複雑な部品をより迅速に、安定した品質で生産できる。これは特に大量生産に有効です。.
5軸CNCと3軸CNCの比較は？
5軸CNCと3軸CNCの違い

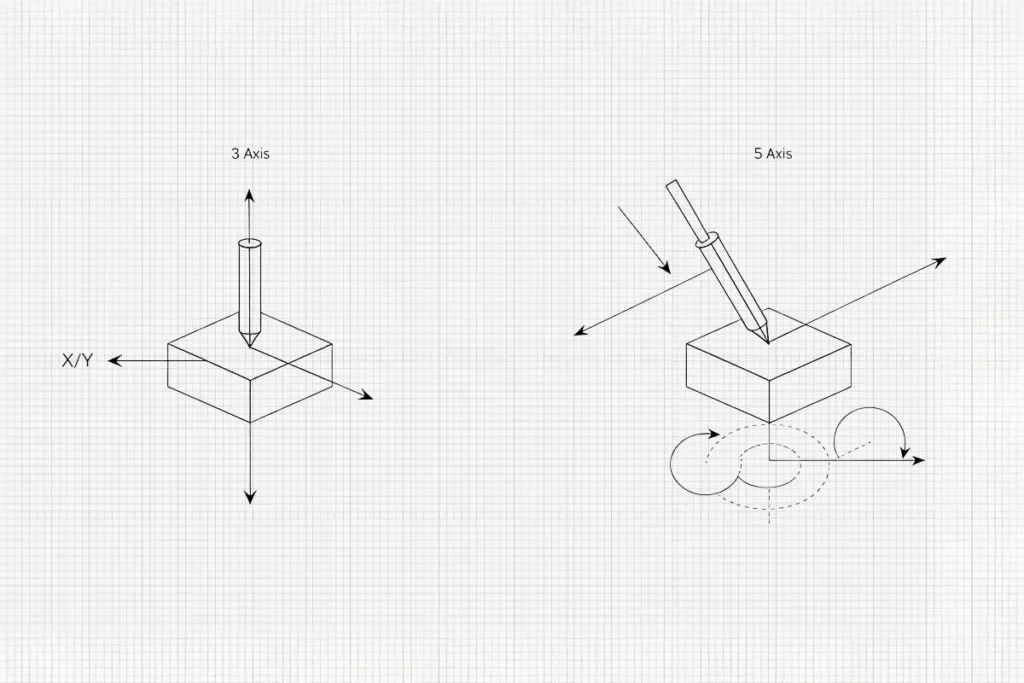

The most obvious difference between 5-axis and 3-axis CNC is the ability to move. A 5-axis machine provides two rotational axes compared to a 3-axis machine, which only has linear motion in the X, Y, and Z axes.
3軸加工は、より単純な部品やより単純な形状の部品に使用される。しかし、複雑な部品では、一般的に3軸加工機で多くのセットアップと3軸の再配置が必要になります。.
5軸加工は、再位置決めすることなく複数のサーフェスに到達するため、効率が向上し、アライメントエラーを最小限に抑えることができる。.
精度と効率の比較
一般的に、5軸CNCマシンを使用すると、1回のセットアップで部品が固定されるため、複雑な部品に対してより高い精度を達成することができる。寸法の不一致を減らすために、再位置決めステップを最小限に抑えます。.
また、切削工具は最適な角度からサーフェスにアプローチできるため、加工効率が向上する。これにより、切削性能と加工時間が向上する。.
3軸マシンはまだ安価でプログラムも簡単で、それほど複雑でないアプリケーションには適している。.
コストに関する考察
5軸CNCは、優れたモーションコントロール技術と機械自体の複雑さのため、3軸CNCよりもはるかに高価である。.
5軸加工機では、オペレーターのトレーニングやプログラミングにかかるコストも大きい。しかし、複雑な精密部品を製造するメーカーにとっては、製造上のメリット（生産性の向上と段取り時間の短縮）は投資を補って余りあるものです。通常、3軸と5軸の選択は、生産量、コンポーネントの複雑さ、公差、予算によって決定されます。.
結論
5軸CNCテクノロジーは、現代機械加工の最も優れたタイプのひとつである。5つの座標軸で操作できるため、メーカーは複雑なパーツを極めて高い精度、効率、表面品質で製造することができる。5軸CNCマシンは、航空宇宙、医療、自動車、工業など、幅広い産業や用途で使用される汎用性の高い工作機械です。自動化、デジタル化、スマートファクトリー技術による製造業の継続的な進化に後押しされる精密工学と高度な工業製造の新時代において、5軸CNCは重要な精密工学ツールであり続けるだろう。.
For projects with complex geometries and strict tolerances, partnering with a facility equipped for precision multi-axis manufacturing is the most reliable way to turn advanced designs into physical parts.
