Duktilität in der Technik verstehen

Duktilität ist eine mechanische Eigenschaft, die die Fähigkeit eines Werkstoffs beschreibt, sich vor dem Bruch erheblich plastisch zu verformen. Die Zugspannung jenseits der Elastizitätsgrenze eines duktilen Materials führt nicht zum sofortigen Versagen. Es bleibt nicht in einer permanenten Formveränderung, sondern das Material ist in der Lage, sich zu dehnen, einzuziehen und die Spannung neu zu verteilen. Diese Fähigkeit, sich plastisch zu verformen, ist in der Technik von entscheidender Bedeutung, da sie sichtbare Warnzeichen liefert und die Wahrscheinlichkeit eines plötzlichen, katastrophalen Bruchs verringert.

Duktile Metalle

Aufgrund der Beschaffenheit der metallischen Bindung ermöglichen die Kristallgitterstrukturen vieler Metalle die Bewegung von Versetzungen als Reaktion auf Spannungen, so dass die meisten Metalle von Natur aus duktil sind. Gold ist eines der dehnbarsten Metalle überhaupt und kann zu Drähten gezogen werden, die so dünn sind, dass sie nicht brechen. Kupfer ist ebenfalls sehr dehnbar, weshalb es in der elektrischen Verdrahtung und im Umformbereich dominiert.

Aluminium ist ein dehnbares Metall mit geringer Dichte, das sich gut für das Strangpressen und die Blechbearbeitung eignet. ^[1]. Weichstahl, insbesondere Stahl mit niedrigem Kohlenstoffgehalt, bietet ein ausgewogenes Verhältnis zwischen Festigkeit und Duktilität und damit die Fähigkeit, sich zu biegen und nachzugeben, anstatt bei schweren Lasten zu brechen. Silber ist ebenfalls sehr dehnbar und wird häufig zu feinen Teilen und Leitern geformt.

Die Duktilität von Metallen hängt von der Temperatur, der Verformungsgeschwindigkeit, der Kornstruktur und der Legierungszusammensetzung ab. Viele Stahlsorten werden bei höheren Temperaturen duktil. Daher verringert die Warmumformung das Risiko der Rissbildung. Andererseits verlieren einige Metalle bei niedrigen Temperaturen an Duktilität, so dass der bekannte Übergang von duktil zu spröde bei einigen Legierungen üblich ist.

Was ist Duktilität bei Materialien?

In allen Materialklassen bedeutet Duktilität die Fähigkeit, plastische Dehnungen vor dem Bruch aufzunehmen, aber die Mechanismen, die für dieses Verhalten verantwortlich sind, variieren. Bei Metallen erfolgt die plastische Verformung in erster Linie durch Versetzungsbewegungen entlang kristallographischer Gleitsysteme. Bei Polymeren wird die Duktilität durch die Beweglichkeit der Molekülketten und das viskoelastische Fließen bestimmt, das große Dehnungen zulässt, allerdings oft mit zeitabhängigen Auswirkungen.

Keramiken weisen im Allgemeinen eine sehr geringe Duktilität auf, da ihre atomare Bindung die Bewegung von Versetzungen einschränkt, was zu Sprödbrüchen führt. Bei Verbundwerkstoffen hängt die Duktilität weitgehend von der Matrixphase und der Qualität der Faser-Matrix-Grenzfläche ab, die zusammen die Verteilung der Belastung und die Ausbreitung von Rissen steuern.

Duktilität ist also nicht nur ein Indikator für das makroskopische Verformungsvermögen, sondern auch für die mikroskopische strukturelle Flexibilität. Materialien mit hoher Duktilität haben eine höhere Fähigkeit, Risse abzustumpfen, Energie zu absorbieren und Defekte oder Spannungskonzentrationen zuzulassen.

Material Duktil

Ingenieure bezeichnen ein Material als duktil, wenn es eine signifikante dauerhafte Verformung unter einer Zugbelastung aushält, ohne zu versagen. Solche Werkstoffe weisen in der Regel einen ausgeprägten plastischen Bereich auf der Spannungs-Dehnungs-Kurve auf, der anzeigt, dass das Fließen dem Bruch vorausgeht. Ein Beispiel sind Kupferrohre, die unter mechanischer Belastung stark verformt werden können, ohne zu brechen. Baustahlträger können sich unter Überlast biegen und plastisch ausschlagen, wodurch eine gewisse Tragfähigkeit erhalten bleibt, anstatt abrupt zu brechen. Einige thermoplastische Kunststoffe wie Polyethylen können sich auf enorme Längen dehnen, bevor sie reißen; deshalb werden sie häufig für Folien und Verpackungen verwendet.

Es sollte zwischen Duktilität und Verformbarkeit unterschieden werden. Bei der Duktilität geht es um die Verformung unter Zugspannung, bei der Verformbarkeit hingegen um die Verformung unter Druckspannung. Obwohl die beiden Metalle diese Eigenschaften gemeinsam haben, sind sie sowohl konzeptionell als auch experimentell unterschiedlich.

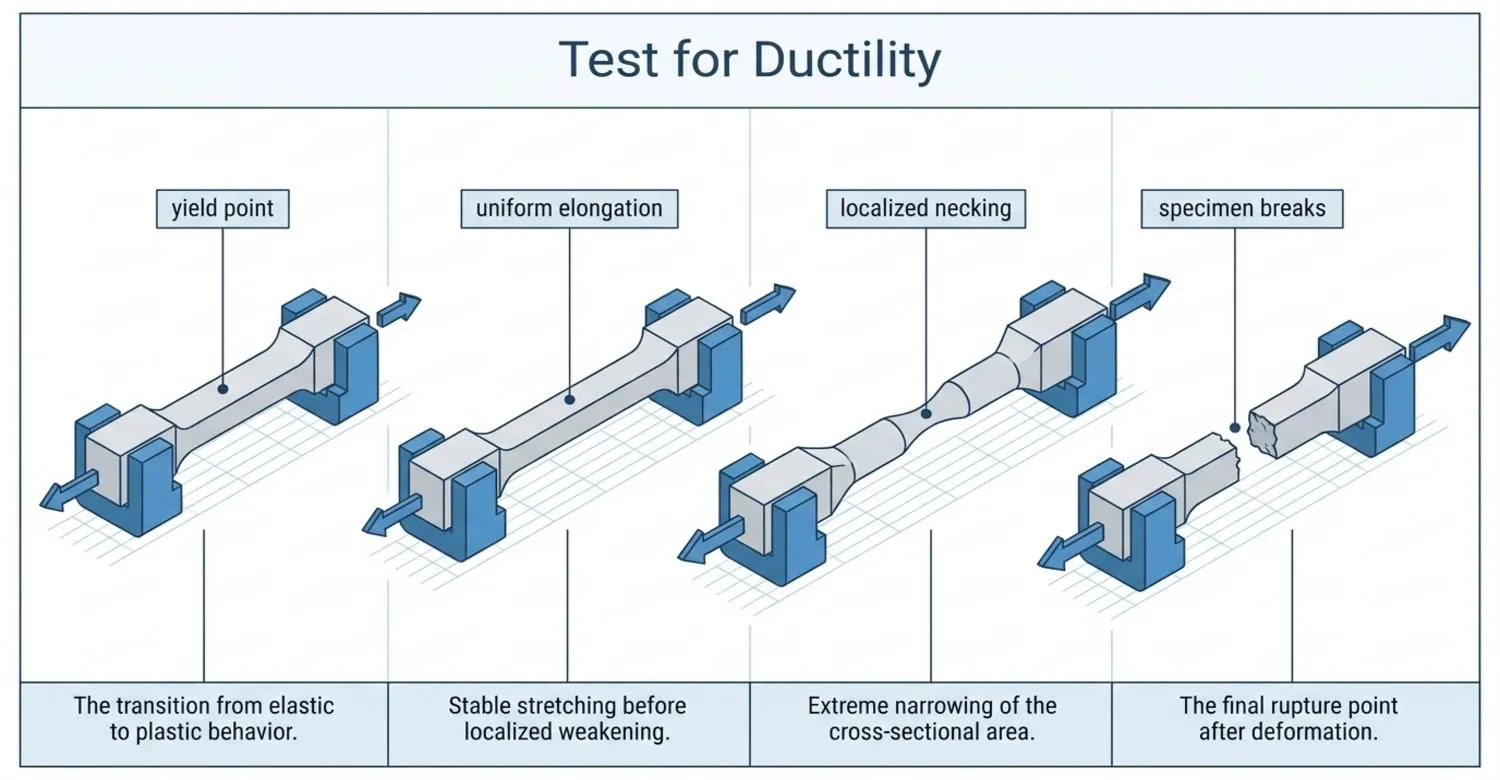

Prüfung der Duktilität

Die gebräuchlichste und genormte Methode zur Prüfung der Duktilität ist der Zugversuch. Bei dieser Prüfung wird eine Probe mit festgelegter Geometrie mit einer kontrollierten Dehnungsrate auf einachsige Spannung gebracht. Bei einer Erhöhung der Last verhält sich das Material zunächst elastisch. Die plastische Verformung beginnt an der Fließgrenze, dann folgt die gleichmäßige Dehnung und schließlich die örtliche Einschnürung. Der Versuch ist beendet, wenn der Probekörper bricht. ^[2].

Warum Duktilität in der technischen Konstruktion wichtig ist

Duktilität ist ein entscheidender Faktor für das Verhalten von Werkstoffen unter realen Einsatzbedingungen, insbesondere bei unvorhersehbaren, dynamischen oder extremen Belastungen. Ein duktiles Material kann eine beträchtliche plastische Verformung erfahren, bevor es bricht, und dies bietet Ingenieuren eine sehr wichtige Sicherheitsmarge. Anstatt plötzlich zu brechen, zeigen duktile Elemente eher offensichtliche Warnzeichen wie Einschnürungen oder Verbiegungen. Dieser allmähliche Versagensmechanismus gibt Zeit, um das Risiko von katastrophalen Unfällen zu erkennen und zu minimieren.

Aus Sicht der strukturellen Integrität ermöglicht Duktilität die Umverteilung von Spannungen. ^[3]. Dies ist besonders nützlich bei ermüdungsanfälligen Anwendungen und stoßfesten Strukturen. In der Erdbebentechnik ist die Duktilität von entscheidender Bedeutung. Duktile Verformung wird in Gebäuden und Brücken eingesetzt, um bei Erdbeben Energie freizusetzen und einen Einsturz zu verhindern.

Die Duktilität beeinflusst die Herstellbarkeit. Umformverfahren wie Walzen, Strangpressen und Schmieden hängen von der Fähigkeit eines Materials ab, sich ohne Risse zu verformen. Der Kompromiss zwischen Festigkeit und Duktilität ist daher ein Konstruktionsproblem, das nie aus dem Gleichgewicht geraten sollte. Eine hohe Festigkeit erhöht die Tragfähigkeit, während eine ausreichend niedrige Duktilität die Zähigkeit und den Schutz vor Schäden erhält.

Beispiele aus der Praxis für duktiles Verhalten

Die bekanntesten Fälle von duktilem Verhalten sind bei Baustahl zu beobachten, der auf Zug belastet wird. Wenn die Spannung weiter zunimmt, wird der Stahl länger, bekommt eine Einschnürung und bricht schließlich. Dieser Effekt der Einschnürung ist ein Lehrbuch-Effekt der plastischen Verformung. Das sich ausdehnende Wachstum kann als visueller Beweis dafür angesehen werden, dass das Material kurz vor dem Versagen steht.

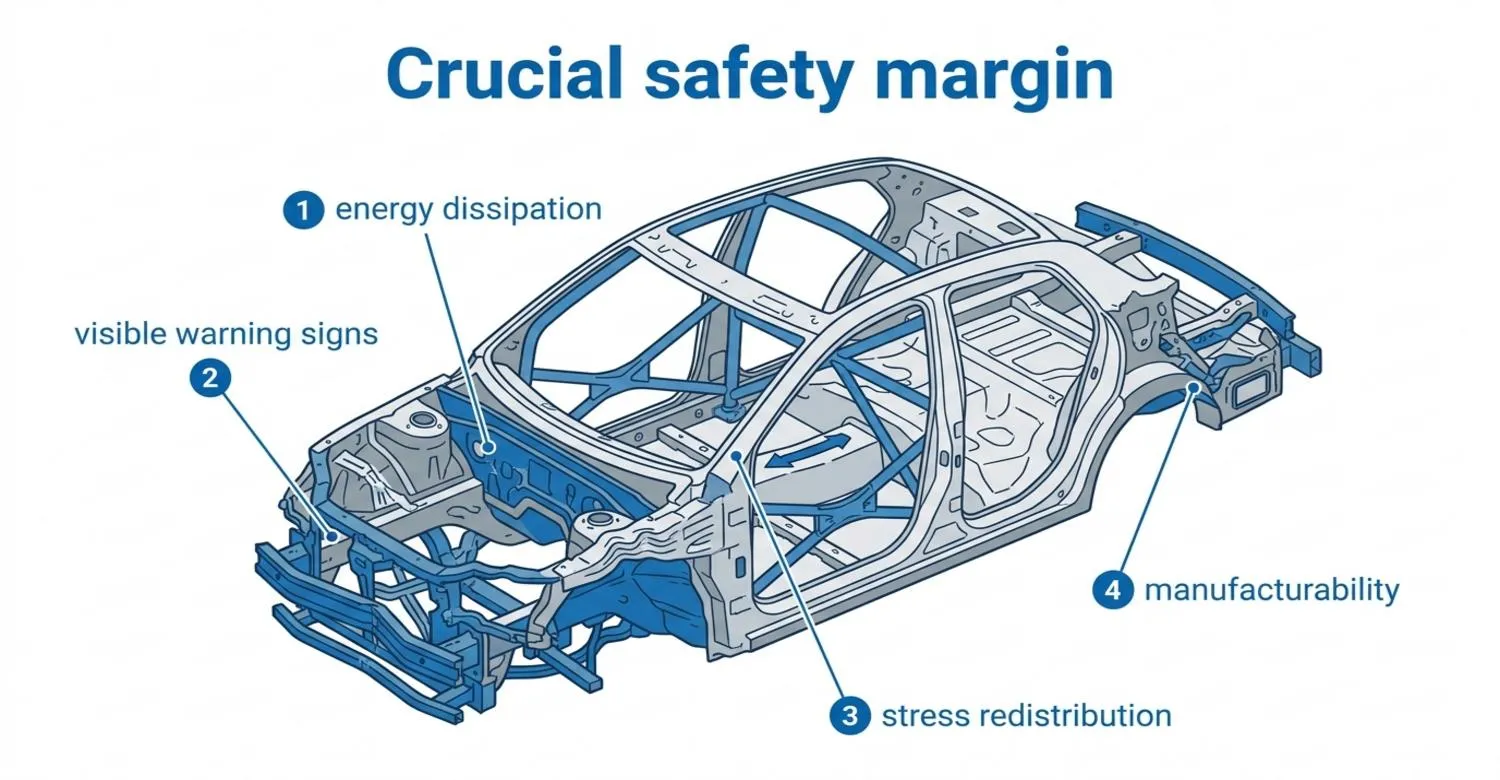

Duktilität ist ein lebensrettender Aspekt in der Automobiltechnik. Für die Knautschzonen von Autos werden speziell duktile Metalle verwendet, die sich bei einem Aufprall plastisch verformen können. Diese Bauteile geben die Aufprallkräfte nicht an die Insassen weiter, sondern leiten die kinetische Energie durch eine geregelte Verformung ab. Das Material wird gedehnt, faltet sich und wandelt die zerstörerische Energie in plastische Arbeit um.

Manchmal kommt es bei Polymeren auch zu duktilen Reaktionen. Polyethylenfibrillen sind in der Lage, sich zu verlängern, und bis sie reißen, nehmen sie eine lange Form an. Diese dehnbare, duktile Form wird in Verpackungsfolien verwendet, die sich flexibel verhalten und reißen können sollen. Es ist auch bekannt, dass duktile Bruchflächen mit Grübchen verbunden sind, die durch das Zusammenwachsen von Mikrohohlräumen verursacht werden, und dass Sprödbrüche durch flache, spaltartige Bruchflächen gekennzeichnet sind.

Häufige Missverständnisse über Duktilität

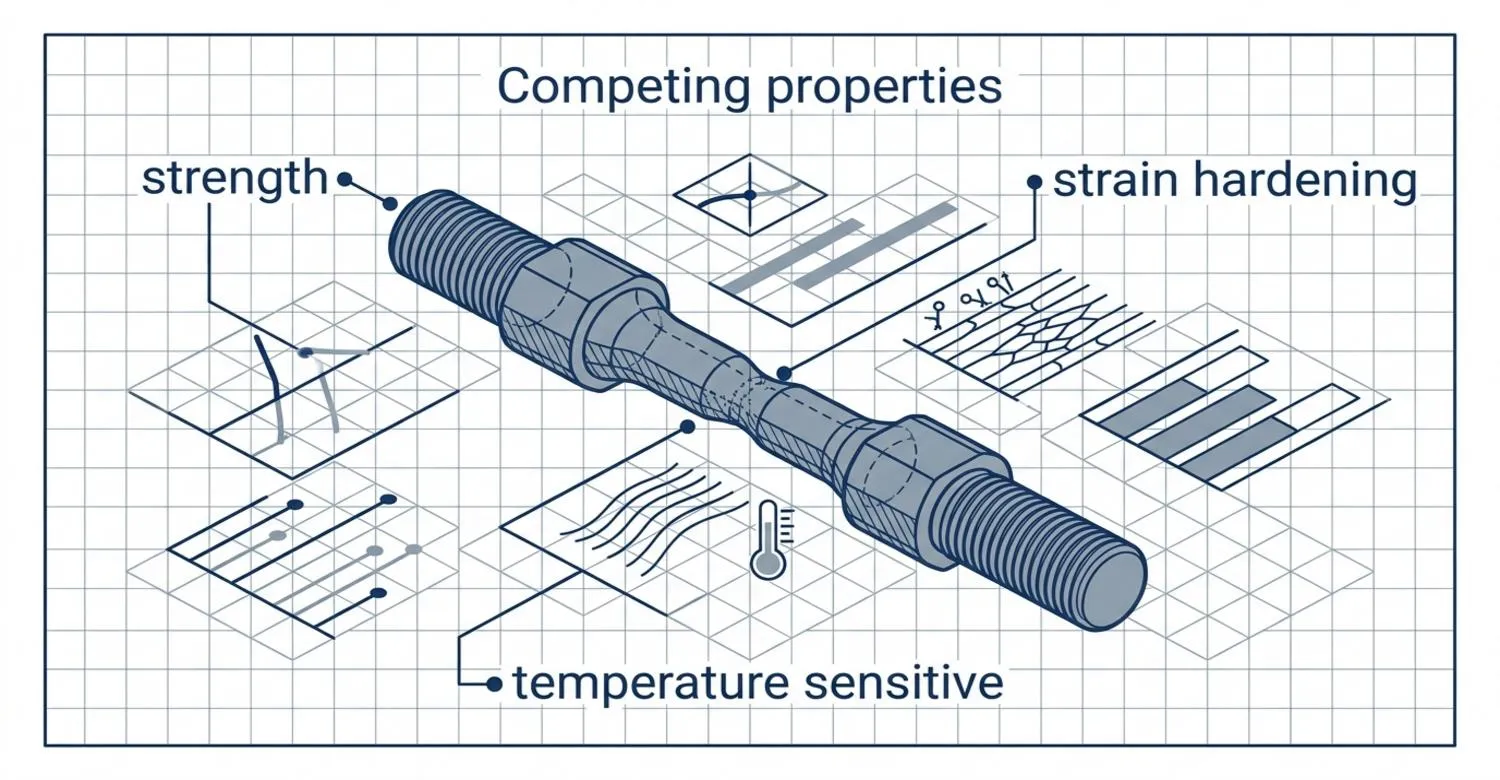

Der am weitesten verbreitete Mythos ist die Auffassung, dass Duktilität Schwäche bedeutet. In Wirklichkeit gehen Duktilität und Festigkeit nicht Hand in Hand; sie sind vielmehr konkurrierende Eigenschaften. Viele hochfeste Legierungen können mikrostrukturell bearbeitet werden, um eine hohe Duktilität zu erreichen. Der auffälligste Unterschied besteht darin, dass der Verformungswiderstand anhand der Festigkeit gemessen wird, im Gegensatz zur Duktilität, mit der das Ausmaß der Verformung gemessen wird, die dem Material zugefügt werden kann, bevor es zerstört wird.

Ein weiterer Trugschluss ist, dass Duktilität Haltbarkeit garantiert. Während duktile Werkstoffe widerstandsfähiger gegen Beschädigungen sind, gibt es keine Werkstoffe, die gegen Versagen resistent sind. Eine übermäßige plastische Verformung kann zu einer irreversiblen Formveränderung, zum Verlust der Maßhaltigkeit oder zur Kaltverfestigung führen, was die Zähigkeit verringert.

Die Duktilität ist nicht konstant. Vielmehr ist sie stark temperatur-, dehnraten- und spannungszustandsabhängig. Ein bei Raumtemperatur duktiles Metall kann bei niedrigen Temperaturen spröde zerbrechen. Ebenso kann eine schnelle Belastung die plastische Verformung hemmen, was zu einem spröden Bruch eines ansonsten duktilen Materials führt.

Anwendungen, bei denen hohe Duktilität entscheidend ist

Im Falle der Sicherheit, bei der die Faktoren Energieabsorption und Verformungsfähigkeit ausschlaggebend sind, ist eine hohe Duktilität unerlässlich. Für den Bau erdbebensicherer Gebäude sollte Baustahl verwendet werden, der sich leicht zyklisch plastisch verformen lässt, ohne vollständig zu brechen. Die Druckrohrleitungen basieren auf der Duktilität, um dem Erdstrom, der Wärmeausdehnung und der Spannungskonzentration standzuhalten.

In der Metallumformungsindustrie ist die Duktilität ein entscheidender Faktor bei den Prozessen. Beim Stanzen müssen Bleche enormen Kräften standhalten, ohne zu zerreißen. Beim Drahtziehen und Strangpressen werden Materialien verwendet, die kontinuierlich sein können, wie beispielsweise Kunststoff. Fehlt es an Duktilität, führt dies zu Defekten bei der Herstellung und vorzeitigen Rissen. Duktilität ist auch bei biomedizinischen Geräten erforderlich. So müssen sich beispielsweise Stents plastisch ausdehnen, ohne zu reißen. Duktilität dient in all diesen Bereichen als Puffer, der es den Materialien ermöglicht, zu fließen, sich anzupassen und zu überleben.

Wie man Duktilität misst

Das am häufigsten verwendete Maß ist die prozentuale Dehnung, die sich aus der Division der Längenänderung nach dem Bruch durch die Messlänge ergibt. Die prozentuale Änderung der Fläche ist ebenfalls ein Maß, das den Grad der Verringerung der Querschnittsfläche an der Bruchstelle angibt. Eine Kombination dieser Messungen bestimmt das Ausmaß der plastischen Verformung vor dem Bruch.

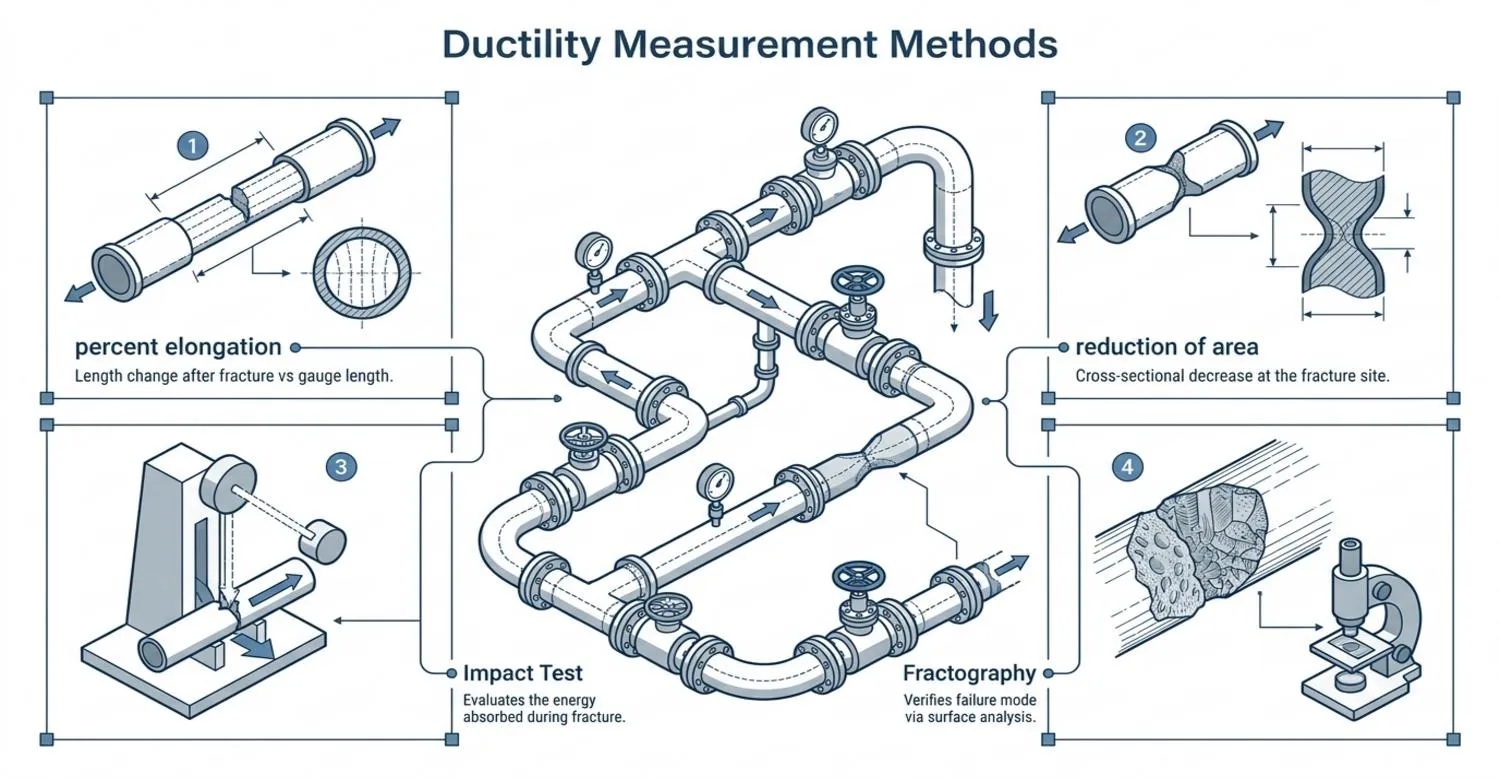

Methoden zur Messung der Duktilität

Duktilität vs. Sprödigkeit

Die Unterscheidung zwischen duktilem und sprödem Verhalten liegt in dem Grad der plastischen Verformung vor dem Bruch. Bei duktilen Werkstoffen kann eine große Energieabsorption durch plastisches Fließen erfolgen und zu einer sichtbaren Verformung und zum Bruch führen. Spröde Werkstoffe erfahren keine dauerhafte Verformung, da sie plötzlich brechen ^[4]. Die Auswirkungen dieses Widerspruchs auf die Sicherheit sind weitreichend. Duktile Materialien verfügen über Warnmaßnahmen wie Biegung oder Dehnung und können daher repariert werden, bevor sie zusammenbrechen. Spröde Medien können unerwartet brechen und sich in den meisten Fällen schnell drehen, wenn der Bruch erst einmal begonnen hat.

Duktilität ist daher eng mit Zähigkeit, Zuverlässigkeit und Schadenstoleranz verbunden. Die beim Bau eines Gebäudes verwendeten Materialien sollten ausreichend duktil sein, da sie eine höhere Festigkeit bieten, eine Umverteilung der Spannungen ermöglichen und die Gefahr eines katastrophalen Versagens verringern.

Abschließende Perspektive

Eine der strategisch wichtigsten mechanischen Eigenschaften in der Materialwissenschaft und -technik ist die Duktilität. Sie bestimmt das Verhalten von Werkstoffen bei Verformung, Versagen und Überlastung. Ob bei der Metallumformung oder bei strukturellen Anwendungen, die Duktilität bietet den Spielraum zwischen kontrollierter Verformung und plötzlichem Bruch und ist damit unverzichtbar für sichere, dauerhafte und herstellbare Konstruktionen.
