Grundlagen der Konstruktion von Kühlkörpern: Grundsätze und bewährte Praktiken

Kühlkörper haben die kritische Aufgabe der Wärmeregulierung, elektronische Geräte auf einer akzeptablen Temperatur zu halten, um hohe Temperaturen und anschließende Ausfälle zu vermeiden. Dies macht deutlich, wie wichtig es ist, bei Kühlkörpern Prinzipien wie die Wärmeleitfähigkeit, die Oberfläche und die Art des verwendeten Materials auszugleichen. Die Beherrschung dieser Konzepte kann den Konstrukteuren helfen, effiziente Kühlkörper zur Wärmeabfuhr und zur Verlängerung der Lebensdauer von Komponenten und Systemen zu entwickeln.

Die Grundlagen des Kühlkörpers verstehen

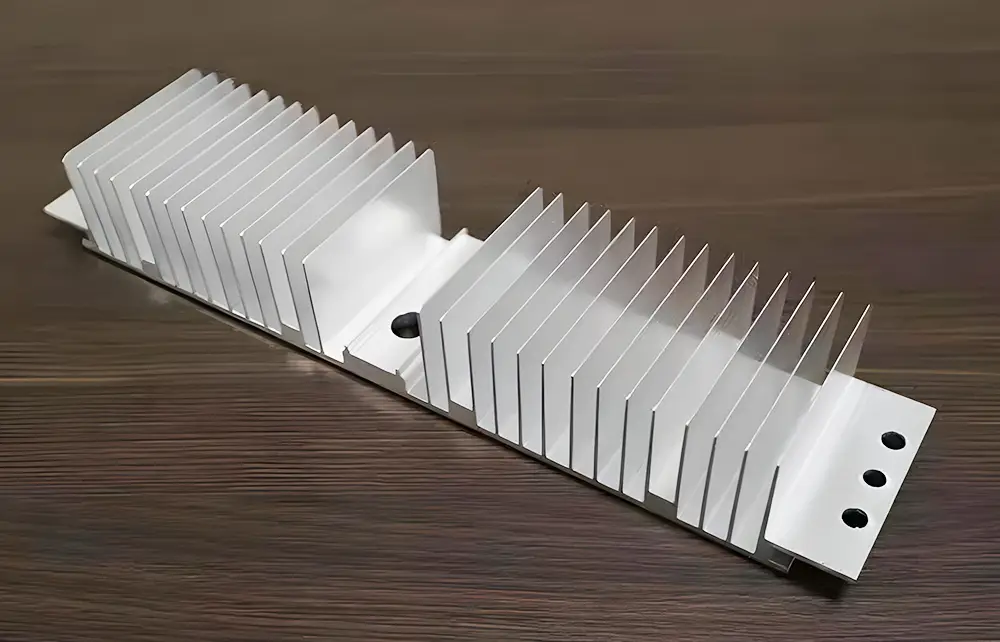

Was ist ein Kühlkörper?

Ein Kühlkörper ist eine Kühleinrichtung, die Wärme an das umgebende System abgibt und verhindert, dass das heiße Objekt viel heißer wird als seine Umgebung. Vereinfacht ausgedrückt, besteht die zentrale Aufgabe eines Kühlkörpers darin, die Temperatur des Bauteils innerhalb zulässiger Höchstgrenzen zu regulieren.

Er erfüllt diese Aufgabe durch eine vergrößerte Oberfläche und erleichtert die Wärmeableitung durch Leitung, Konvektion und Strahlung. Kühlkörper in der Elektronik werden in Anwendungen wie CPUs, GPUs, Leistungstransistoren oder LED-Leuchten eingesetzt, um sicherzustellen, dass diese Komponenten nicht überhitzen und ausfallen.

Wesentliche Komponenten des Kühlkörpers

Ein Kühlkörper besteht aus mehreren Komponenten, die die Wärmeableitung in elektronischen Bauteilen erleichtern sollen.

Die Basis sitzt direkt auf den wärmeproduzierenden Komponenten, der CPU oder dem Leistungstransistor. Er besteht im Allgemeinen aus Metall, vorzugsweise Aluminium oder Kupfer.

Einige Flossen am Boden haften und die Austrittsfläche für die Wärmekonvektion an die umgebende Luft oder Flüssigkeit vergrößern.

Einige Entwürfe umfassen Wärmerohre um die Wärmeübertragung von der Basis zum gerippten Teil zu unterstützen.

Die Befestigungsmechanismus hilft, die Kühlkörper richtig zu befestigen, und ein Wärmeleitpaste komprimiert die winzigen Zwischenräume zwischen dem Kühlkörper und dem Bauteil. Dies ist notwendig, um den Wärmewiderstand zu minimieren.

Fans in aktiven Kühlkörpern verbessern die Luftzirkulation über den Rippen, um die Wärmeabgabe zu verbessern. Außerdem können einige Kühlkörper eine Wache oder Gehäuse, um den Luftstrom über die Lamellen strenger zu kontrollieren, da sie in High-End- oder beengten Anwendungen hilfreich sind.

Verständnis der Wärmeleitfähigkeit von Kühlkörpermaterialien

Die Wärmeleitfähigkeit (k) ist eine der wichtigsten Eigenschaften, die bestimmt, wie effizient ein Material Wärme leitet. Die Wärmeleitfähigkeit ist die Wärmemenge (Q), die innerhalb einer bestimmten Zeit (t) mit einem Temperaturgefälle (ΔT) über eine bestimmte Strecke (L) durch ein Material fließt. Mathematisch wird sie durch das Fouriersche Gesetz der Wärmeleitung ausgedrückt:

Q=-k×A×ΔT/L

Wobei: Q= Wärmeübertragungsrate (W, Watt), k= Wärmeleitfähigkeit des Materials (W/m-K), A= die Fläche des Querschnitts, durch den die Wärme fließt (m²), ΔT= Temperaturänderung im Material (K) und L = Dicke des Materials (m).

Die Wärmeleitfähigkeit ist bei der Anwendung von Kühlkörpern von großer Bedeutung. Sie verbessert die Wärmeübertragung von der Wärmequelle, z. B. den elektronischen Bauteilen, zum Kühlkörper, um die Wärme an die Umgebung zu verteilen. Eine höhere Wärmeleitfähigkeit von Materialien beschleunigt den Wärmefluss und reduziert Temperaturgradienten, was die Kühleffizienz erhöht.

Oberfläche und ihre Rolle bei der Wärmeableitung

Die Oberfläche ist einer der wichtigsten Parameter, die direkt mit der Wärmeableitung bei Kühlkörpern zusammenhängen. Je größer der Anteil der Oberfläche ist, der mit dem Kühlmedium, vorzugsweise Luft, in Berührung kommt, desto besser ist die Kühlung, da es zu einem größeren Wärmeaustausch kommt. Das Newtonsche Kühlungsgesetz kann die Wärmeabfuhr beschreiben:

Q=h×A×ΔT

wobei h den konvektiven Wärmeübergangskoeffizienten (W/m²-K) darstellt.

Diese Gleichung zeigt, dass bei konstantem konvektivem Wärmeübergangskoeffizienten und Temperaturunterschied die Wärmeabgabe direkt proportional zur Oberfläche ist. Das liegt daran, dass eine große Oberfläche viele Kontaktpunkte bedeutet. Somit wird mehr Wärme von der Wärmesenke an die Umgebungsluft übertragen, was die Kühlwirkung erhöht.

Techniken zur Maximierung der Oberfläche ohne Vergrößerung der Gesamtgröße

Bei den meisten Anwendungen, vor allem bei kompakten oder tragbaren Systemen, ist die Größe des Kühlkörpers begrenzt. Methoden zur Erzielung einer großen Oberfläche bei gleichzeitiger Beibehaltung der Struktur sind hilfreich.

Eine Technik ist die Verwendung von Rippen und Stiftanordnungen. Dadurch wird die thermische Fläche des Kühlkörpers vergrößert, obwohl sich dies nicht wesentlich auf die Größe des Kühlkörpers auswirkt.

Mikrokanal-Kühlkörper haben kleine interne Durchgänge und vergrößern die Oberfläche für die Wärmeableitung erheblich, ohne die äußeren Abmessungen zu vergrößern. Eine Rille oder Vertiefung kann die Mikrofläche vergrößern, um die Wärmeübertragung zu erleichtern, ohne die Abmessungen des Kühlkörpers zu verändern.

Bei gefalteten Flossenstrukturen werden dünne Metallbleche zu Flossenformen gebogen. Sie vergrößern die Oberfläche und halten gleichzeitig die Gesamtfläche klein.

Es gibt auch poröse Materialien, z. B. Metallschäume mit einer enormen inneren Oberfläche bei einem gegebenen Volumen. Sie haben jedoch einige Probleme mit dem Luftstrom und dem Druckabfall.

Kriterien für die Materialauswahl bei der Konstruktion von Kühlkörpern

Die Wärmeleitfähigkeit ist einer der wichtigsten Parameter bei der Auswahl des Materials für Wärmesenken. Sie bestimmt die Geschwindigkeit der Wärmeübertragung. Einer der am häufigsten verwendeten Werkstoffe ist Kupfer. Kupfer hat eine bessere Wärmeleitfähigkeit von etwa 390 - 400 W/m-K. Es ist ideal für High-End-Anwendungen und hat eine hohe Leitfähigkeit. Allerdings können die Kosten und die Dichte von Kupfer eine Herausforderung darstellen. Aluminium hat eine relativ geringere Wärmeleitfähigkeit von ~200-250 W/m-K. Dafür ist es aber relativ kostengünstig und leichter. Daher ist Aluminium ideal für den Allround-Einsatz.

Neue Materialien wie Graphen haben eine Wärmeleitfähigkeit von bis zu 5000 W/m-K. Sie haben eine bessere Zukunft in der HSF-Konstruktion und sind wahrscheinlich die beste konventionelle Kühlmethode. Andere Verbundwerkstoffe mit hoher thermischer Leistung, wie Metallmatrix-Verbundwerkstoffe und Phasenwechselmaterialien, bieten mögliche zukünftige Anwendungen mit besserer thermischer Effizienz und Haltbarkeit. Die Kompromisse sind jedoch kritisch und erfordern eine sorgfältige Auswahl. Daher müssen bei der Auswahl geeigneter Materialien bestimmte Vor- und Nachteile in Bezug auf spezifische Anwendungsanforderungen und Effizienz, Kosten, Masse und Robustheit berücksichtigt werden.

Mechanismen der Wärmeübertragung bei der Konstruktion von Kühlkörpern

Eine wirksame Konstruktion beruht auf drei primären Wärmeübertragungsmechanismen: Dazu gehören Leitung, Konvektion und Strahlung.

Leitung

Bei Wärmesenken ist die Wärmeleitung ein Prozess, bei dem Wärme von einem Bauteil durch das Material an die äußere Umgebung übertragen wird. Das Fouriersche Gesetz gibt die Geschwindigkeit der Wärmeübertragung durch Wärmeleitung an:

Q_Leitung=-k×A×ΔT/L

Dieser Mechanismus ist von entscheidender Bedeutung, da er die Wärmeübertragung von der Quelle zur Oberfläche des Kühlkörpers ermöglicht, wo die weitere Wärmeabgabe erfolgt.

Die Leitfähigkeit ist ein wichtiger Faktor. Daher ist die Wahl eines geeigneten Materials ideal. Wärmeleiter wie Kupfer oder Aluminium sind hilfreich, da sie die Wärmeübertragung von der heißen Quelle zur kalten Senkenoberfläche des Peltier-Moduls ermöglichen.

Kupfer hat eine gute Wärmeleitfähigkeit und ist für Hochtemperaturanwendungen gut geeignet. Aluminium bietet kostengünstige Optionen mit angemessener thermischer Leistung.

Außerdem sollte der Entwurf den Wärmewiderstand optimieren, indem ein guter Kontakt zwischen der Wärmequelle und dem Kühlkörper aufrechterhalten wird. Dies ist möglich durch die Verwendung von Materialien für thermische Schnittstellen, die den Wärmeaustausch zwischen den beiden Oberflächen verbessern und die thermische Impedanz überwinden helfen.

Besonderes Augenmerk sollte auf die richtige Verteilung der Wärmepfade und die Vermeidung von Lücken oder ungleichmäßigen Kontaktflächen gelegt werden, da diese die Wärmeleitung und das Wärmemanagement negativ beeinflussen.

Konvektion

Bei der Konvektion handelt es sich um den Wärmeaustausch zwischen einer festen Oberfläche und einem über die Oberfläche strömenden Fluid, entweder Luft oder Flüssigkeit. Sie beinhaltet die Bewegung von Wärme durch die Flüssigkeit und wird durch das Newtonsche Kühlungsgesetz beschrieben:

Q_Konvektion=h×A×ΔT

Die Konvektion ist einer der kritischen Faktoren bei der Kühlung und bestimmt den Grad der Wärmeableitung von den Oberflächen des Kühlkörpers. Daher ist eine maximale Oberfläche erforderlich, um die Konvektion zu verbessern.

Die Verwendung von Rippen oder Stiftanordnungen bedeutet, dass mehr Oberfläche für die Wärmeableitung zur Verfügung steht. Die Konvektionseffizienz wird durch eine größere Oberfläche des Kopfes verbessert, da mehr Möglichkeiten zur Wärmeübertragung an die umgebende Flüssigkeit bestehen.

Außerdem sollte die Umströmung des Kühlkörpers den konvektiven Wärmekoeffizienten erhöhen. Dies beinhaltet den Einsatz von Lüftern oder Gebläsen, um die Strömungsgeschwindigkeit zu erhöhen, was zu einer schnelleren Wärmeabfuhr beiträgt.

Strahlung

Jeder Gegenstand, der Strahlung ausgesetzt ist, erfährt eine Wärmeübertragung durch elektromagnetische Wellen, ohne dass ein Medium erforderlich ist. Das Stefan-Boltzmann-Gesetz beschreibt dies:

Q_Strahlung=ϵ×σ×A×(T_Oberfläche⁴ - T_Umgebung⁴)

Dabei ist ϵ= der Emissionsgrad der Oberfläche (dimensionslos), σ = Stefan-Boltzmann-Konstante (5,67×10-8 W/m²-K⁴), A= Oberfläche des Kühlkörpers (m²), T_Oberfläche= Temperatur der Oberfläche des Kühlkörpers (K), T_Umgebung = Umgebungstemperatur (K).

Bei der Konstruktion von Kühlkörpern ist die Strahlung einer der wichtigsten Mechanismen. Die Anwendung von Beschichtungen und Oberflächen, die den Emissionsgrad erhöhen, könnte die Strahlungswärmeübertragung erheblich verbessern. Oberflächen mit höherem Emissionsgrad können die Wärmestrahlung effektiver abstrahlen und tragen so zur Wärmeableitung bei. Darüber hinaus spielt auch die geometrische Beschaffenheit des Kühlkörpers eine entscheidende Rolle für die Effektivität der Strahlungswärmeableitung. Um einen effizienten Kühlkörper zu erhalten, müssen die Eigenschaften so viel wie möglich an die Umgebung abgeben, damit die Wärme abgeleitet werden kann. Bei vielen Kühlkörpern beinhaltet die Optimierung der Strahlungswärmeübertragung die Verwendung von Beschichtungen mit hohem Emissionsgrad in Kombination mit geometrischen Designs.

Geometrie- und Formoptimierung bei der Konstruktion von Kühlkörpern

Oberfläche und Wärmeableitung

Der Wirkungsgrad eines Kühlkörpers hängt wesentlich von der Oberfläche des Geräts ab, da die Wärmeübertragungsrate durch Konvektion von der Oberfläche abhängt. Zur Berechnung der erforderlichen Oberfläche für eine bestimmte Wärmeabgabe verwenden Sie die folgende Gleichung für konvektive Wärmeübertragung:

Q=h×A×ΔT

Angenommen, eine Wärmesenke soll 50 W abführen, mit einem konvektiven Wärmeübergangskoeffizienten h=50 W/m².K. Nehmen wir weiter an, dass der Temperaturunterschied zwischen dem elektronischen Gerät und der Umgebung ΔT =55K beträgt:

A=Q/hΔT=50/(50×55)=0.01819m² oder 182cm²

Wärmeleitung durch eine Wärmesenke

Zur Berechnung des Wärmedurchgangs durch ein Kühlkörpermaterial verwenden Sie das Fouriersche Leitungsgesetz:

Q_Leitung=-k×A×ΔT/L

Angenommen, wir wählen Aluminium als Material, dann ist k=205 W/m.K, ΔT=55 K, und die Dicke L=0,01 m, und die Querschnittsfläche A=0,01 m²A = :

Q_Leitung=-205×0.01819×55/(0.01)=20.509kW

Optimierung der Lamellengeometrie

Um die Effektivität von Rippen in einer Wärmesenke zu bestimmen, verwenden Sie die folgende Gleichung, um die Wärmeübertragungsrate von einer einzelnen Rippe zu berechnen:

Q_Flosse=(k×A_Flosse×ΔT)/L [1/√((h.L)/k)]

Wo A_Flosse= Fläche einer einzelnen Rippe (m²)

Entwurfsprozess von Kühlkörpern

Die Formulierung des Kühlkörpers umfasst mehrere Prozesse. Jede Phase erfordert besondere technische Berechnungen, um die thermische Effizienz zu maximieren.

1. Definieren Sie die Anforderungen:

Um die Leistung des Kühlkörpers zu bestimmen, müssen drei kritische Faktoren berücksichtigt werden: die erforderliche Wärmeabgabe (Q) in Watt (W). Wenn ein elektronisches Bauteil beispielsweise 20 W Wärme ableitet, ist Q= 20 W. Als nächstes ist die Umgebungstemperatur (T_a), d. h. die Temperatur der Umgebung. Typischerweise ist Ta = 30^∘C. Geben Sie auch die maximale Sperrschichttemperatur (T_j) für den Betrieb des Bauteils. Zum Beispiel, Tj=85^∘C=85^∘Schließlich wird die gewünschte Temperaturerhöhung (ΔT) durch Subtraktion der Umgebungstemperatur von der Sperrschichttemperatur ermittelt.

ΔT=T_j-T_a=85-30=55^oC

2. Berechnen Sie den erforderlichen Wärmewiderstand (R_th):

Bestimmen Sie den Wärmewiderstand, den der Kühlkörper für den gewünschten Temperaturanstieg erfüllen muss.

R_th=ΔT/Q=55/20=2,75 °C/W

3. Wählen Sie Kühlkörpertyp und Material:

Die Wahl des Typs und des Materials des Kühlkörpers hängt von Faktoren wie Thermik, Gewicht und Kosten ab. Einige der gängigsten Typen sind Aluminium und Kupfer. Aluminium hat beispielsweise eine Wärmeleitfähigkeit (k) von etwa 205 W/m-K und eignet sich daher aufgrund seiner Effektivität und Kosten für den Einsatz.

4. Bestimmen Sie die Geometrie des Kühlkörpers:

Passen Sie die Größe und Form des Kühlkörpers an den erforderlichen Wärmewiderstand an. Bei der Auswahl der Optionen für die Geometrie können Sie zwischen Rippentyp, Stifttyp oder beidem wählen. Für den Rippentyp berechnen Sie den Rippenabstand wie folgt:

Lamellenabstand=Kühlkörperhöhe/Anzahl der Lamellen

5. Thermische Berechnungen durchführen:

Bei der Auswahl des Kühlkörpers ist darauf zu achten, dass die Berechnungen des Wärmewiderstands erfüllt werden. Der Wärmeübergangskoeffizient (h) der Luftkonvektion beträgt normalerweise 10 - 50 W/m²-K. Berechnen Sie den effektiven Wärmewiderstand wie folgt:

R_th,gesamt=R_{th, Kühlkörper}+R_{th, Schnittstelle}+R_th,Kreuzung

Wobei R_{th, Kühlkörper}= Wärmewiderstand des Kühlkörpers, R_{th, Schnittstelle}= thermischer Grenzflächenwiderstand, R_{th, Abzweigung}= Wärmewiderstand von der Verbindungsstelle zur Grenzfläche.

Für den Kühlkörper:

R_{th, Kühlkörper}=1/h.A_insgesamt

Wo A_insgesamt=Fläche, die für die Wärmeabgabe zur Verfügung steht.

6. Prototyp und Test

Konstruieren Sie einen physischen Kühlkörper entsprechend den Konstruktionsinformationen und bewerten Sie die Ergebnisse. Löten Sie den Kühlkörper an das elektronische Bauteil und messen Sie die Temperaturdifferenz mit einem Thermometer, um die Leistung des Kühlkörpers zu beurteilen. Abhängig von den Ergebnissen können schließlich einige Änderungen an der Konstruktion vorgenommen werden, um den erforderlichen Wärmewiderstand zu erreichen.

Häufige Design-Fehler und wie man sie vermeidet

Das Wärmemanagement ist von entscheidender Bedeutung, insbesondere wenn es um die Entwicklung elektronischer Geräte geht. Mehrere Fehler können sich jedoch negativ auswirken. Ein häufiger Fehler, den die meisten Leute machen, ist, dass sie mehr Platz auf der Oberfläche des Kühlkörpers benötigen, um eine angemessene Wärmeableitung zu ermöglichen. Ein Problem in der Praxis besteht darin, dass die Konstrukteure grundlegende Berechnungen und Simulationen durchführen müssen, um zu ermitteln, welche Fläche für die Wärmelast erforderlich ist. Dies kann zu erhöhten Temperaturen und sogar zu Temperaturschocks bei den Komponenten führen.

Folglich können die Schnittstellen zwischen der Wärmequelle und dem Kühlkörper den Wärmewiderstand direkt erhöhen und somit zu einer geringen Wärmeabgabe führen. Außerdem kann jede Unzulänglichkeit der Rippen, einschließlich der Rippendicke oder des Rippenabstands, den Luftstrom unterbrechen und die konvektive Wärmeübertragung beeinträchtigen, was die Betriebstemperatur erhöht. Daher sind ordnungsgemäße Berechnungen und der Einsatz von Werkzeugen wie Computational Fluid Dynamics (CFD) für Konstrukteure hilfreich, um die Oberfläche und die Rippengeometrie korrekter vorhersagen zu können. Um einen angemessenen Wärmeübergang zu erreichen, müssen qualitativ hochwertige TIMs und glatte, ebene Kontaktflächen verwendet werden.

Schlussfolgerung

Das Design von Kühlkörpern ist entscheidend für das Erreichen der gewünschten thermischen Betriebsgrenzen der elektronischen Komponenten. Ein geeigneter Kühlkörper muss die korrekte Wärmeleitfähigkeit, den Luftraum und die Materialien als wesentliche Parameter berücksichtigen. Ihre ordnungsgemäße Umsetzung erhöht die Haltbarkeit der Komponente und die Systemleistung.

Konduktion, Konvektion und Strahlung spielen beim Wärmeverlust eine entscheidende Rolle. Daher müssen die Prinzipien hinter diesen Mechanismen vollständig verstanden werden.

Bessere Werkstoffe und Methoden für Materialien mit hoher Wärmeleitfähigkeit und Geometrien bei der Konstruktion von Kühlkörpern können ein hohes Maß an Verbesserungen bewirken. Die iterative Suche nach neuen Material- und Konstruktionsmöglichkeiten trägt zur Verbesserung der thermischen Produktentwicklung bei.
