لمحة موجزة عن التصنيع الآلي باستخدام الحاسب الآلي

يُشار إلى الماكينات بنظام التحكم الرقمي بالكمبيوتر، وهي عملية تصنيع مبرمجة مسبقًا ومستخدمة على نطاق واسع، حيث يتم توجيه معدات المصنع حول تقنيات وأساليب التصنيع. يُفضَّل هذا النوع من التصنيع الآلي في العديد من الإجراءات المعقدة، بدءًا من الطحن باستخدام الحاسب الآلي والخراطة والتوجيه باستخدام الحاسب الآلي. في الواقع، يكون القطع ثلاثي الأبعاد سهل الاستخدام مع التصنيع باستخدام الماكينات بنظام التحكم الرقمي.

والأفضل من ذلك كله، تعمل عمليات التحكم الرقمي باستخدام الحاسب الآلي على النقيض من العمليات اليدوية حيث يتطلب الأمر موارد بشرية لإرسال الأوامر عبر العجلات والرافعات والأزرار. بالنسبة للشخص العادي، قد تبدو ماكينات التحكم العددي بالكمبيوتر هذه معدات عادية، ولكن وحدات تحكم البرامج والبرامج هي ما يجعلها مناسبة لأغراض التحكم الرقمي باستخدام الحاسب الآلي.

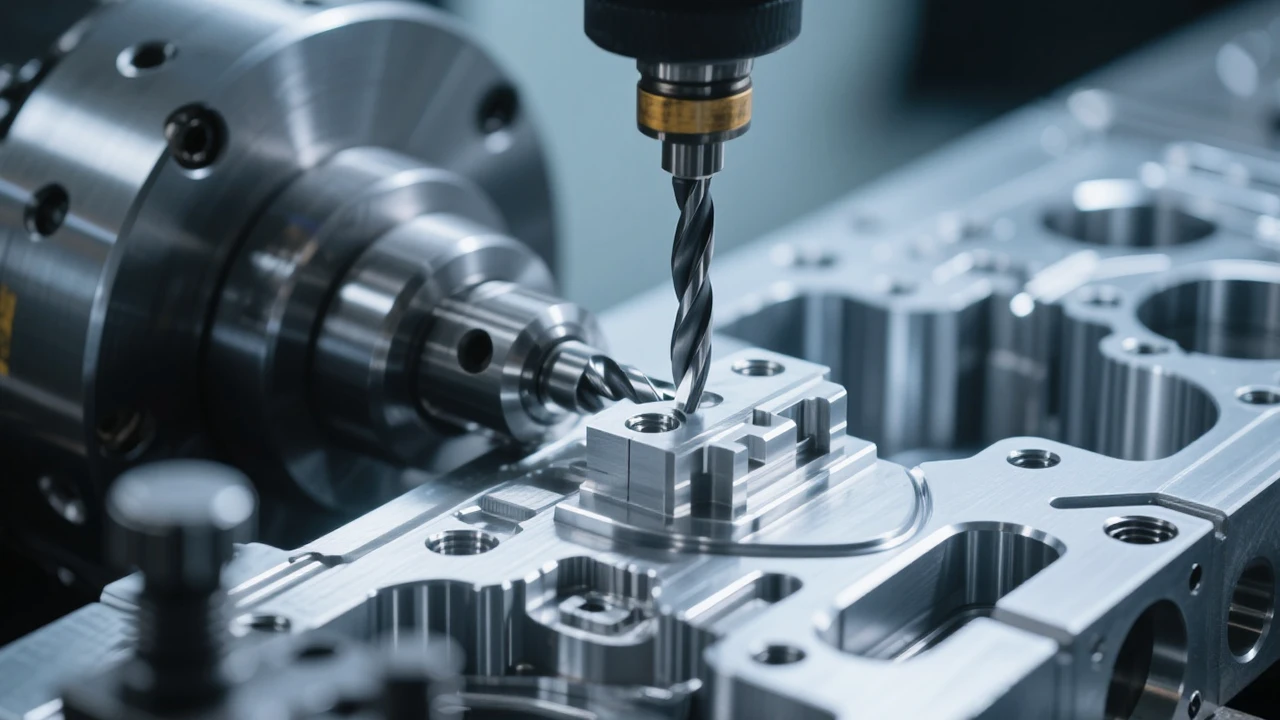

ما هي الماكينات بنظام التحكم الرقمي باستخدام الحاسوب؟

يعمل نظام التحكم الرقمي باستخدام الحاسب الآلي على أوامر ثنائية وتعليمات رسومية يتم تفويضها إلى الآلات والأدوات المقابلة. وعلى غرار الروبوتات، يعمل هذا النظام بكفاءة على مهام متعددة الأبعاد، وبالتالي إنتاج منتجات دقيقة وعملية.

على الرغم من وجود أخطاء في المهام متعددة الأبعاد، إلا أن النظام العددي غالبًا ما يظل خاليًا من العيوب بالنسبة لمولد الأكواد - ويعود الفضل كله إلى وضع نظام التحكم.

تستخدم ماكينات التحكم الرقمي بطاقات مثقوبة للحصول على التعليمات، بينما تتطلب ماكينات التحكم الرقمي باستخدام الحاسب الآلي لوحات مفاتيح صغيرة لإدخال المعلومات. يتم الاحتفاظ بالبيانات في بطاقة الذاكرة بينما يتم إدخال الرموز أو تحريرها بواسطة مبرمجي ماكينات التحكم الرقمي باستخدام الحاسوب. يجب أن يتأكد المصنعون من وجود قدرة حسابية واسعة النطاق وأن يكون لدى مبرمجي ماكينات التحكم الرقمي باستخدام الحاسوب إمكانية الوصول إلى جميع البيانات لإجراء التعديلات حسب المتطلبات. (لينش، 2022)

الخلفية التاريخية للتصنيع باستخدام الحاسب الآلي بنظام التحكم الرقمي

تعود جذور اختراع ماكينات التحكم الرقمي باستخدام الحاسب الآلي إلى فكرة ماكينات التحكم الرقمي (NC). في عام 1949، قام جون ت. بارسونز بتصميم ماكينة تحكم رقمي باستخدام الحاسب الآلي NC التي كانت تُستخدم للعمل مباشرةً على البطاقات المثقوبة لتحسين الحركات.

عملت ماكينة بارسونز باستخدام الحاسب الآلي NC كأساس لفريق من الباحثين الذين ابتكروا مفهوم التصنيع باستخدام الحاسب الآلي في عام 1952. قام هذا الفريق من معهد ماساتشوستس للتكنولوجيا (معهد ماساتشوستس للتكنولوجيا) بقيادة ج. ف. رينتجيس، بتصميم أول نموذج أولي لماكينة بنظام التحكم الرقمي باستخدام الحاسوب. وتعاونوا فيما بعد مع ريتشارد كريج لتقديم أول ماكينة ماكينة بنظام التحكم الرقمي بنظام التحكم الرقمي التجارية في السوق. وأطلقوا عليها اسم سينسيناتي ميلاكرون هيدروتيل (Cincinnati Milacron Hydrotel)، وأصبحوا أول مصنع لماكينات التحكم الرقمي باستخدام الحاسب الآلي.

تم تصميم ماكينات بنظام التحكم الرقمي بقصد تصنيع أشكال معقدة وأجزاء دقيقة وقابلة للتكرار دون تكبد تكلفة ضخمة. يتمتع المصنعون بحرية تطوير أي شكل معقد غير ممكن مع الطحن التقليدي. في الواقع، يمكن تصنيع المنحنيات غير الخطية بدقة تزيد عن 90%.

أنواع ماكينات التحكم الرقمي باستخدام الحاسب الآلي

منذ اختراعها في عام 1940، قطعت ماكينات التحكم العددي بالكمبيوتر شوطًا طويلاً. فقد استبدلت التطورات التكنولوجية أدوات التحكم التناظرية بنسخ رقمية، مما أدى إلى تحسين الأداء والكفاءة والإنتاج بكميات كبيرة.

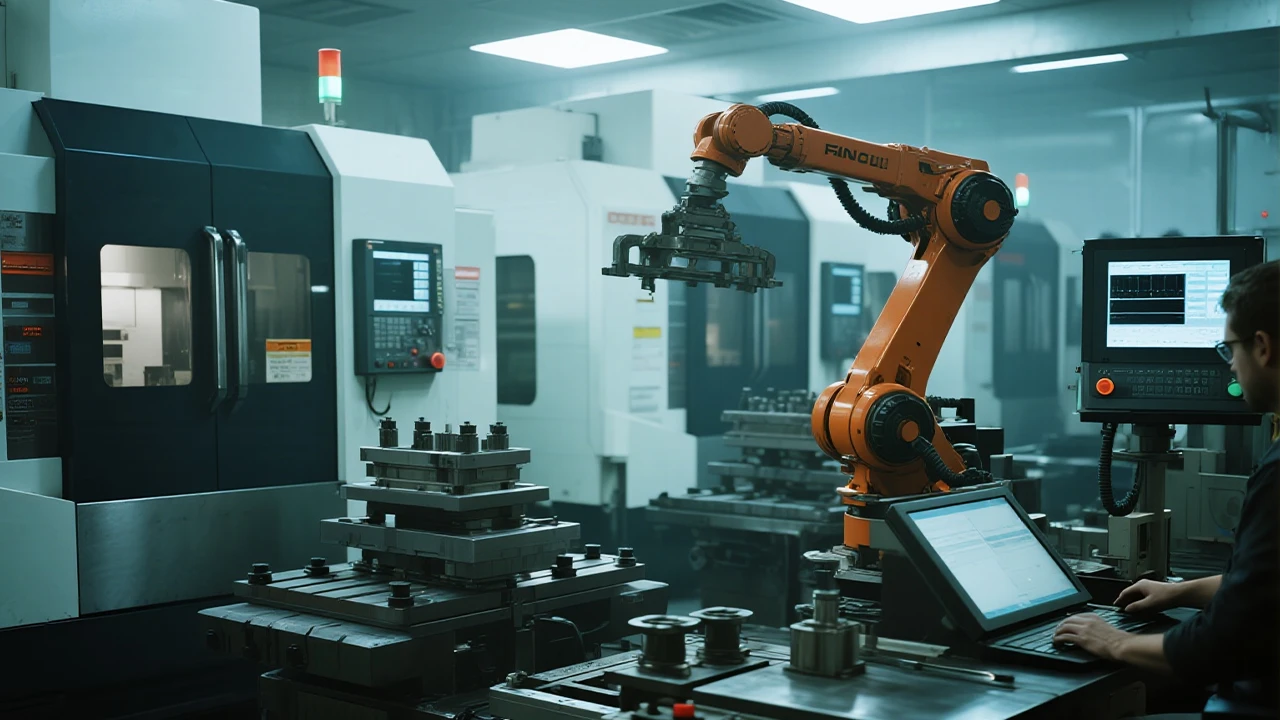

واليوم، أصبحت غالبية ماكينات التحكم الرقمي بنظام التحكم الرقمي مؤتمتة وأثبتت إتقانها في عمليات إلكترونية متعددة، خاصةً ثقب الثقوب والقطع بالليزر واللحام بالموجات فوق الصوتية. يتعين على المصنّعين فقط اختيار النوع المناسب من الماكينات بنظام التحكم الرقمي وفقًا لمتطلبات الإنتاج الخاصة بهم.

نصائح انقر للتحقق من "ترتيب العلامات التجارية العالمية لماكينات التحكم الرقمي CNC“.

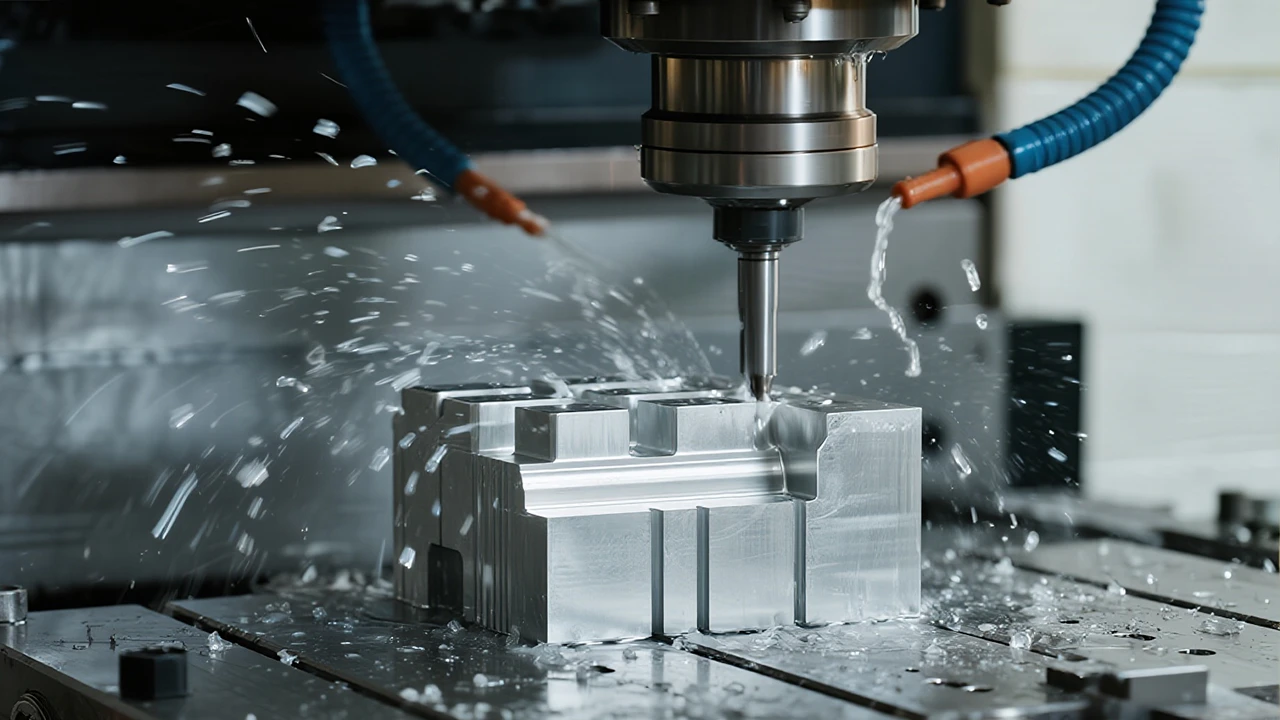

ماكينات تفريز CNC

ماكينات تفريز التحكم العددي بالكمبيوتر لديها القدرة على قراءة الأوامر الرقمية أو القائمة على الحروف للعمل على القطع عبر ماكينات متعددة. اللغة الشائعة الاستخدام هي الكود G، أو ربما وسيط فريد من نوعه ينشئه فريق التصنيع. يمكن لماكينات التفريز بنظام التحكم الرقمي الأساسية قراءة الصور ثلاثية الأبعاد بسهولة، أي X وY وZ، ولكن إذا كان الإنتاج يتطلب ماكينة متعددة الأبعاد، فهناك بعض ماكينات التفريز المتقدمة المتوفرة في السوق.

المخارط

بالنسبة للمنتجات الدائرية، لا يمكن لأي ماكينة أن تعمل بكفاءة مثل مخارط CNC بأدوات قابلة للفهرسة. فهي تتمتع بقدرات مثبتة في العمل مع التصميمات المعقدة حيث تكون السرعة والدقة العالية أمرًا بالغ الأهمية. ومع ذلك، فإن نظام التحكم الخاص بها مشابه لنظام ماكينات التفريز بنظام التحكم الرقمي، مما يسهل على المصنعين الترقية بسهولة إلى مخارط بنظام التحكم الرقمي (من ماكينات التفريز بنظام التحكم الرقمي) متى أرادوا. في الواقع، تعمل مخارط ماكينات التفريز بنظام التحكم الرقمي أيضًا على أكواد G أو أوامر ملكية فريدة، ولكن على محورين، أي X وZ.

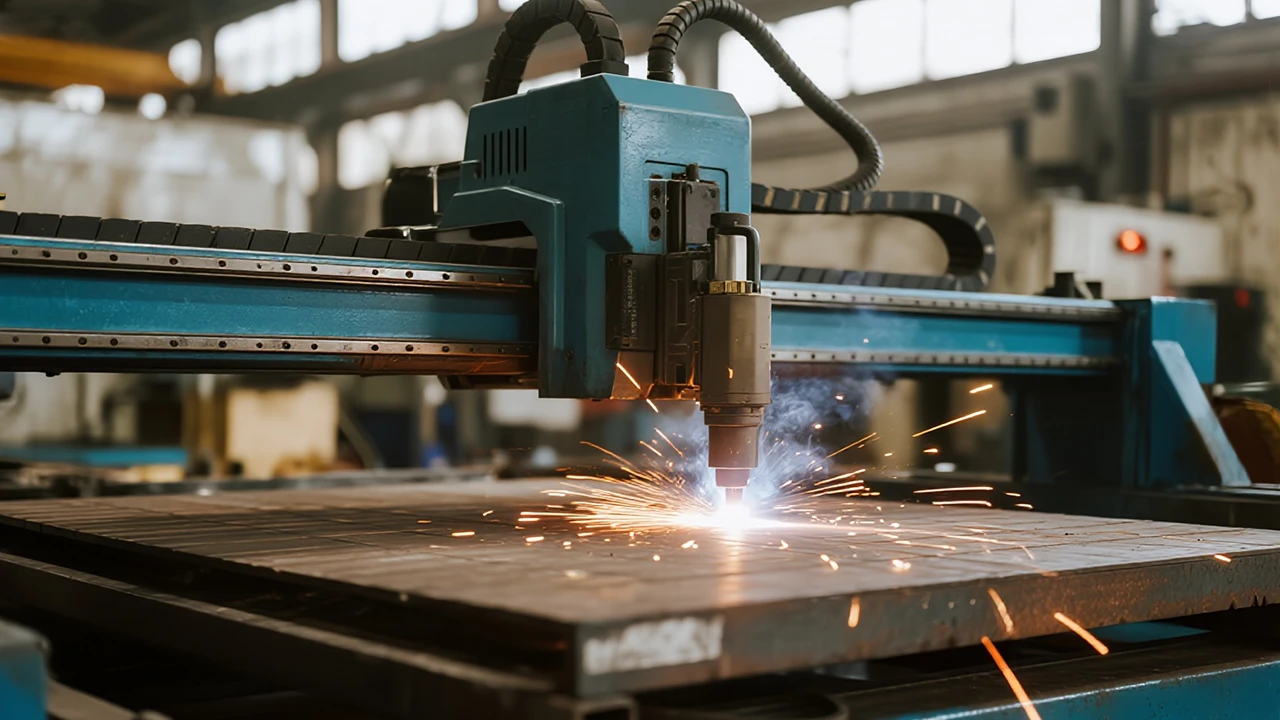

قواطع البلازما

تُعد هذه القواطع مثالية للعمل مع المواد المعدنية حيث تنتج مشاعل البلازما طاقة وسرعة كافية لقطع المعادن. يُشار إلى قواطع البلازما على أنها مزيج من الأقواس الكهربائية وغاز الهواء المضغوط، ويُعهد إليها بالعديد من المهام الشاقة.

ماكينات التفريغ الكهربائي أو EDM

ماكينات التفريغ الكهربائي تُعرف أيضًا باسم التصنيع الآلي بالشرر والغرق بالقالب. تستخدم EDM الشرارات الكهربائية لتحويل المواد الخام إلى الأشكال المطلوبة. عندما يتصادم قطبان كهربائيان ويولدان تياراً، يتم تقسيم المادة إلى قطع العمل المطلوبة. في الواقع، يمكن للمصنعين بسهولة زيادة أو تقليل المسافة بين قطبين لتقوية أو إضعاف المجال الكهربائي، على التوالي.

قواطع المياه النفاثة النفاثة

مثل قواطع EDMs وقواطع البلازما، فإن قواطع المياه النفاثة مسؤولة أيضًا عن القيام بأعمال القطع الصلبة - خاصةً المعادن والجرانيت. ويكمن الاختلاف في عامل القطع الخاص بها - كما يوحي الاسم، تستخدم القواطع النفاثة المائية الماء كعامل قطع، والذي يتم دمجه بعد ذلك إما مع الرمل أو أي مادة كاشطة للحصول على أداء أفضل. القواطع النفاثة للماء مهمة بشكل خاص للمواد التي لا تتحمل الحرارة، وبالتحديد في صناعات التعدين والفضاء. وهي ضرورية لنحت المواد وقطعها بحيث لا يحدث أي تغيير في خصائصها الجوهرية.

أنواع أنظمة التصنيع الآلي باستخدام الحاسب الآلي

تعمل الماكينات بنظام التحكم الرقمي باستخدام الحاسب الآلي على لغة الكود G، التي يتمثل هدفها الرئيسي في زيادة التحكم السلوكي في الماكينات المقابلة، مثل معدل التغذية والتنسيق والسرعة.

من الناحية العملية، من السهل جدًا برمجة موضع وسرعة أدوات الماكينات بنظام التحكم الرقمي مسبقًا عبر البرمجيات في دورات متكررة تحت أقل قدر من الإشراف البشري. يتعين على المصنعين فقط تطوير مخططات CAD ثنائية الأبعاد أو ثلاثية الأبعاد وتحويلها إلى أكواد حاسوبية لجعلها قابلة للقراءة لأنظمة الماكينات بنظام التحكم الرقمي باستخدام الحاسوب.

هذا النوع من التصنيع الآلي مفيد بشكل خاص لتصنيع البلاستيك والمعادن. يتعلق الأمر فقط باختيار البرمجة الصحيحة باستخدام الحاسب الآلي بناءً على التفاصيل التالية:

نظام تصنيع آلي مفتوح أو مغلق الحلقة

من المهم حقًا ضمان التحكم في الموضع من خلال أنظمة الحلقة المفتوحة أو المغلقة. في الحلقات المفتوحة، تتدفق الإشارات في اتجاه واحد، أي بين المحرك ووحدة التحكم الرقمي CNC، بينما في الحلقات المغلقة، من السهل جدًا تلقي التغذية الراجعة من أي اتجاه. هذه الكفاءة تجعل من السهل على المصنعين ونظام التشغيل الآلي تقليل أكبر عدد ممكن من الأخطاء - خاصةً في تحديد المواقع والسرعة.

وهنا تجدر الإشارة إلى أن العمليات تتم في محورين، أي X وY. وتستخدم الأدوات، من حيث الوظيفة، محركات مؤازرة أو محركات متدرجة لتكرار الحركات حسب توجيهات الكود G. بالنسبة لحركة الماكينات بنظام التحكم الرقمي المحدودة ذات السرعة والقوة المحدودة، تعتبر أنظمة الحلقة المفتوحة مثالية، بينما تعمل الحلقات المغلقة بشكل جيد للأغراض الصناعية. تضمن الأنظمة ذات الحلقة المغلقة دقة وسرعة واتساق أعلى للتعامل مع الأعمال الشاقة مثل الأعمال المعدنية.

التصنيع الآلي باستخدام الحاسب الآلي

أتاحت التكنولوجيا الناشئة إمكانية زيادة الإنتاج إلى أقصى حد من خلال البرامج المبرمجة مسبقًا. في الوقت الحاضر، لا يحتاج المصنعون إلى توظيف قوة عاملة ضخمة لتنفيذ العمليات. تمكّن بروتوكولات التحكم الرقمي باستخدام الحاسب الآلي الشركات المصنعة من بدء الإنتاج الآلي من خلال تصميمات CAD. يتم ذكر الأبعاد بوضوح في هذه الرسوم البيانية التي يتم إدخالها باستخدام التصميم بمساعدة الحاسوب أو برامج التصميم بمساعدة الحاسوب المتقدمة. ثم يتم تحويل المخططات بعد ذلك بكفاءة إلى منتجات نهائية بمساعدة CAM أو برامج التصنيع بمساعدة الحاسوب.

في بعض الأحيان، قد يستلزم التصنيع استخدام أدوات الماكينات مثل القواطع أو المثاقب لتجنب أي نوع من المساومة على جودة المنتجات. يمكن للمصنعين إما استخدام معدات ذات وظائف تصنيع متعددة باستخدام الحاسب الآلي أو تركيب ماكينات متعددة مع أيدي روبوتية للتعامل مع العمليات. لهذا، ستكون هناك حاجة إلى برنامج منفصل لتوجيه الروبوتات لنقل القطع من مكان إلى آخر.

عمليات التصنيع الآلي باستخدام الحاسب الآلي المختلفة

اعتمادًا على المتطلبات الصناعية، اكتشف مصنعو الماكينات بنظام التحكم الرقمي عمليات متعددة تعمل فيها الماكينات بنظام التحكم الرقمي بشكل مختلف وفعال. دعونا نلقي نظرة على بعضها:

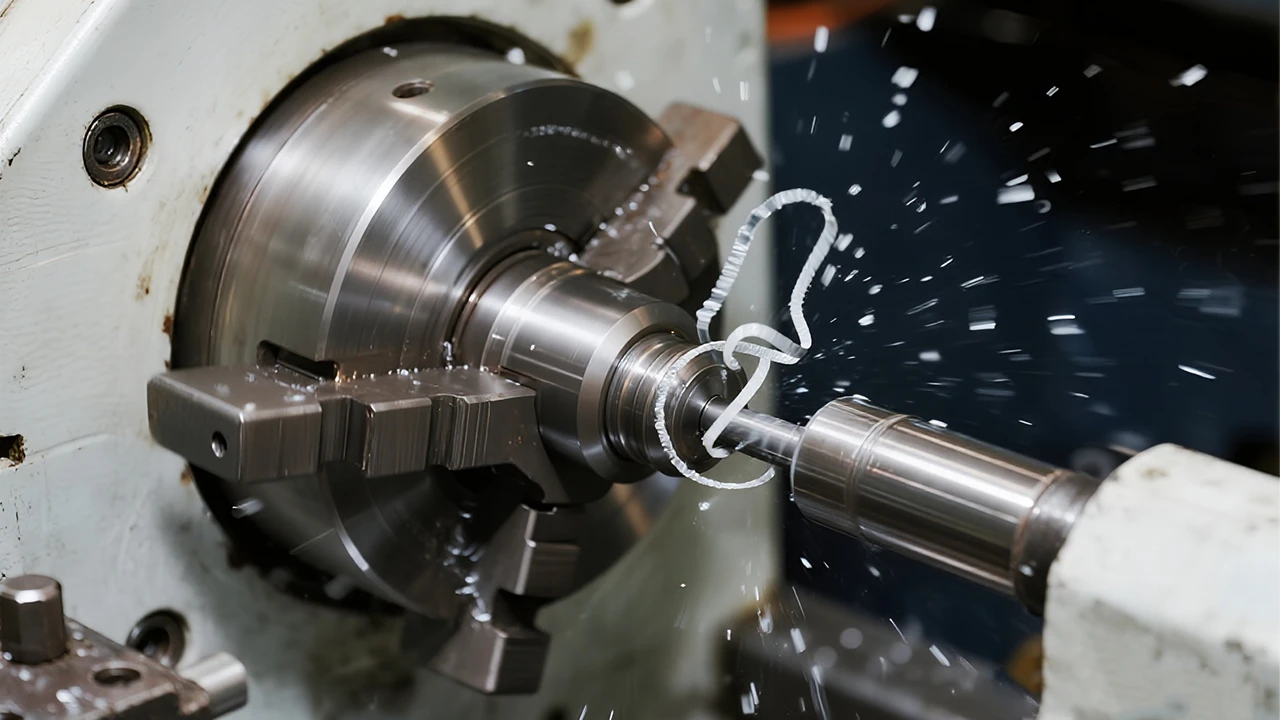

الخراطة باستخدام الحاسب الآلي الرقمي

تُستخدم المخارط بنظام التحكم الرقمي في الخراطة باستخدام الحاسب الآلي لقولبة البلاستيك والمعادن في الأحجام والأشكال المرغوبة. هذه الخراطة لها تأثيرات مثبتة في إنتاج قطع خراطة متينة بنظام التحكم الرقمي تعد بدقة عالية لصناعات مثل الأجهزة الطبية، والسيارات، والإلكترونيات، والفضاء، وما إلى ذلك.

نصائح: قد تكون مهتمًا أيضًا بـ "خدمة الخراطة باستخدام الحاسب الآلي باستخدام الحاسب الآلي“.

التفريز باستخدام الحاسب الآلي الرقمي

تشير عملية التفريز باستخدام الحاسب الآلي إلى عملية تقطيع كتلة كبيرة من المعدن أو البلاستيك إلى قطع صغيرة بأشكال هندسية مختلفة. تعمل هذه العملية الطرحية باستخدام ماكينات ذات 3 و4 و5 محاور لإنتاج قطع ذات تفاوت 0.01 مم. على المصنّعين فقط أن يتذكروا قاعدة واحدة - كلما زادت المحاور، زادت القدرة على الحصول على زوايا القطع والأجزاء المعقدة. من النماذج الأولية إلى المنتجات المخصصة، يجب عليهم اختيار ماكينة التفريز بنظام التحكم الرقمي المناسبة للحصول على منتجات عالية الجودة والدقة.

نصائح: قد تكون مهتمًا أيضًا بـ "خدمة التفريز باستخدام الحاسب الآلي الرقمي“.

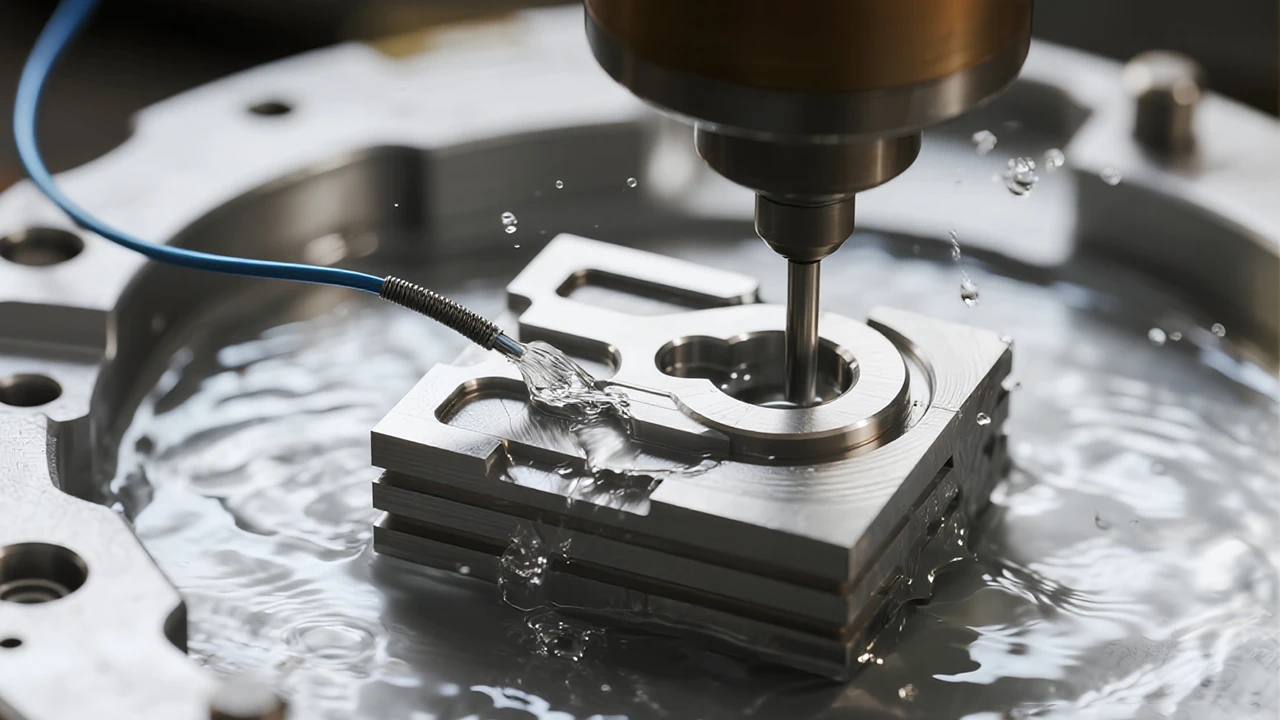

قطع الأسلاك والتقطيع الإلكتروني

يتضمن هذا النوع من عمليات القطع باستخدام الحاسب الآلي أسلاك الموليبدينوم أو النحاس أو الجرافيت للحصول على الزوايا الحادة المرغوبة والقطع السفلية وحتى إزالة النفايات من القطع. في الواقع، تُستخدم ماكينة EDM على نطاق واسع في التشكيل السريع للأدوات والقولبة. وتنقسم كذلك إلى الفئات التالية:

• قص تقريبي (أول تمرير): تفتخر ماكينة EDM للقطع الخشن، المعروفة بالعمل على الأسطح الأكثر خشونة لتحقيق تصميمات محددة، بتقديم تفاوت قدره 0.002 (+/-). وبفضل دقة 90% في الممر الأول، فإن مستوى التفاوت مثالي لتلبية متطلبات تشطيب الأسطح.
• القطع النهائي (التمريرة الثانية): للحصول على نتائج أفضل، يظهر القطع النهائي كعملية من الخطوة الثانية بتفاوت يصل إلى 0.0005 (+/-). ومن المتوقع أيضًا أن تكون درجة تشطيب السطح 72 ميكرون، والتي لا يمكن تمييز الفرق بينها بالعين المجردة.
• التفاصيل الدقيقة (المرور الثالث): تُعد هذه الطريقة مثالية لتحقيق أجود التشطيبات والقطع السلكية الدقيقة للتطبيقات الحساسة مثل قطع الأجهزة الطبية والفضائية. تساعد هذه العملية المكونة من 3 خطوات المصنّعين على تقليل التشطيبات النهائية إلى 35 ميكرو في لإنشاء منتجات استثنائية.

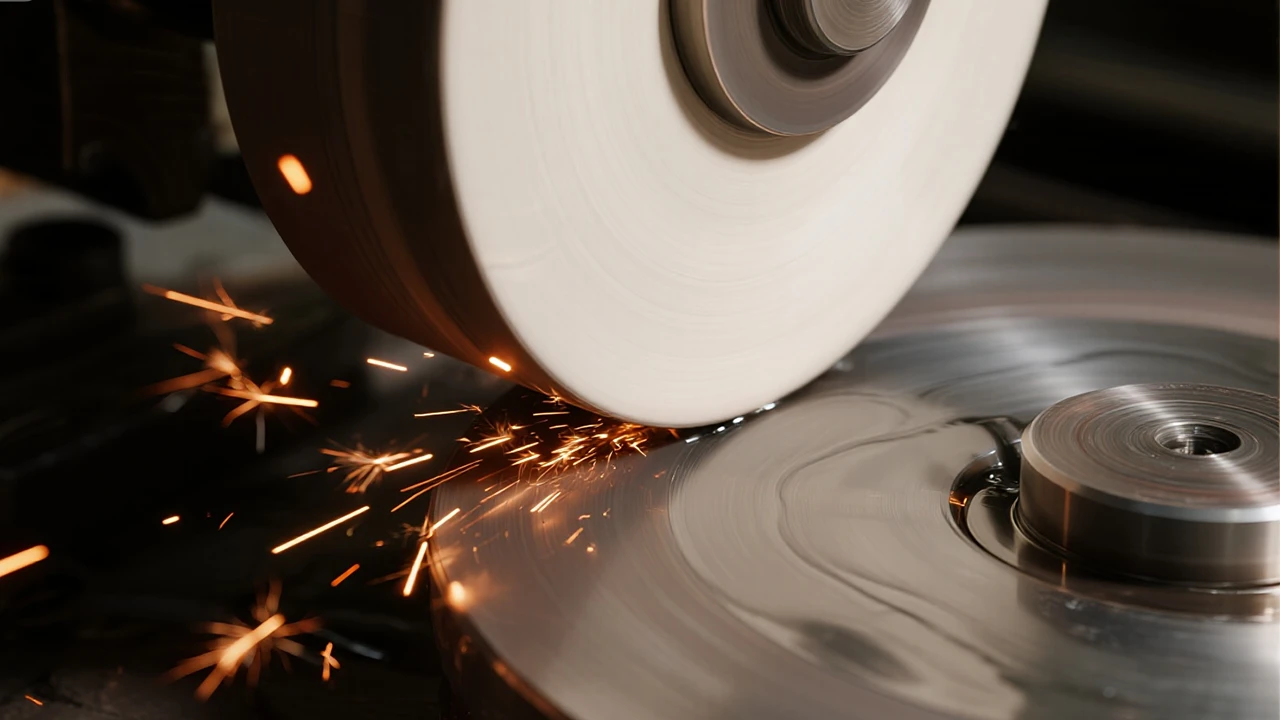

الطحن باستخدام الحاسب الآلي الرقمي

للعمل مع الأسطح المسطحة أو قطع العمل المستديرة، تبين أن الطحن باستخدام الحاسب الآلي هو الخيار الأمثل. وعلاوة على ذلك، فإن التفاوت المسموح به لمثل هذه المنتجات هو 0.005 مم (+/-)، بناءً على طلب الإنتاج.

نصائح تعرّف على المزيد حول "الطحن باستخدام الحاسب الآلي الرقمي“.

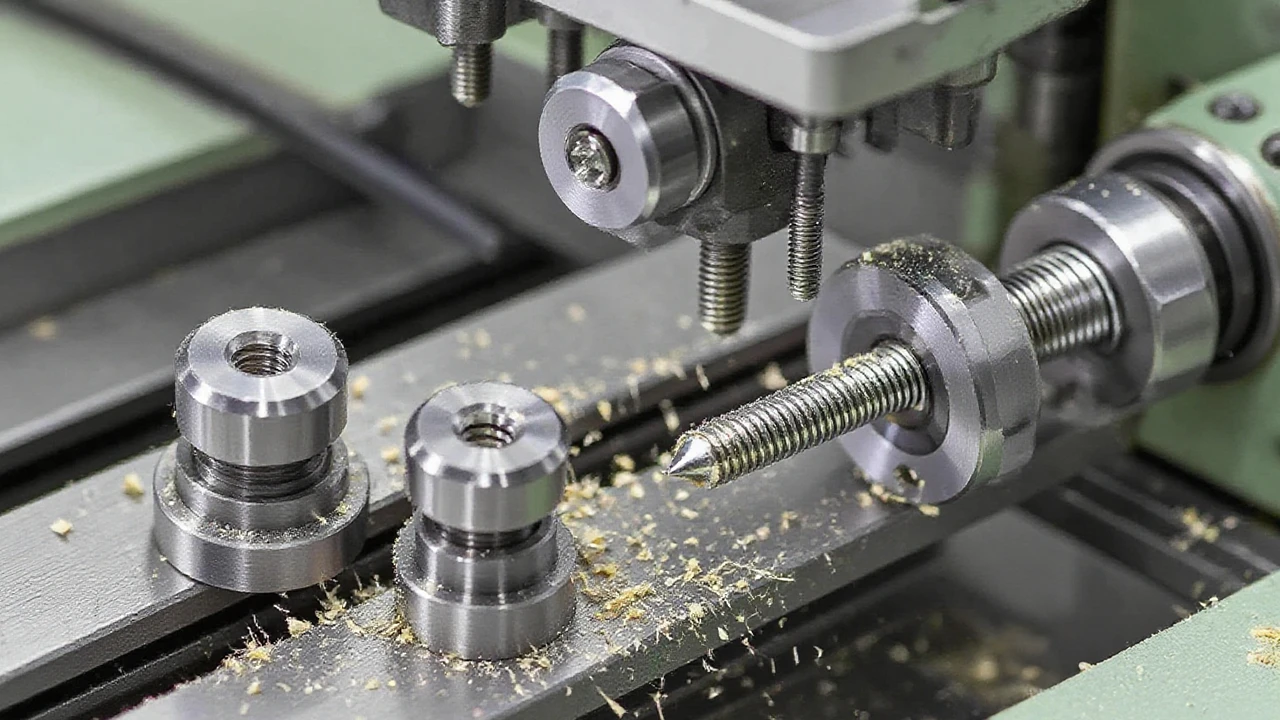

التصنيع بالماكينات السويسرية

بالنسبة للأجزاء المعقدة أو الرقيقة، يجب على المصنعين اختيار الماكينات السويسرية بسبب كفاءة القطع. يمكن للعملية قطع المواد بسهولة من المساحات الضيقة وبالقرب من الحامل لمنع التشويه.

يمكن للآلات السويسرية التعامل مع العملية بأكملها بدءًا من النماذج الأولية وحتى الإنتاج المتسلسل للمواد البلاستيكية والمعدنية. وتعد المنتجات المطورة على هذا النحو بالوظائف المطلوبة لفترة أطول.

التوجيه باستخدام الحاسب الآلي الرقمي

يعمل التوجيه بنظام التحكم الرقمي باستخدام الحاسب الآلي على المواد اللينة مثل EVA، ورغوة EPS، وحتى الخشب، إلى جانب بعض الأجزاء المعدنية أو البلاستيكية. يمكن للماكينات إنشاء منتجات ذات تفاوتات ضيقة وحواف حادة.

المحاور المتعددة في التصنيع الآلي باستخدام الحاسب الآلي

لقد أحدث التصنيع تغييرًا كبيرًا في تقنيات التصنيع باستخدام الحاسب الآلي وأساليبه وعملياته. لقد سهّل تطبيق التصنيع الآلي متعدد المحاور باستخدام الماكينات بنظام التحكم الرقمي إنشاء أشكال حادة ومعقدة على طول الملامح المعقدة ودقة التصنيع المذهلة.

يُشار إليها باسم الماكينات بنظام التحكم الرقمي متعدد المحاور، ويتيح نظام الماكينات الحديث هذا للمصنعين إنتاج أشكال معقدة من خلال أبسط الخطوات.

على عكس الماكينات التقليدية ذات المحاور X وY وZ، يفخر هذا المفهوم متعدد المحاور بوضع المزيد من المحاور على قطعة العمل أو الأداة، مما يسمح بالحركة في محاور متعددة. وهو يمكّن المصنّعين من عمل تصميمات حديثة وأنيقة غير ممكنة باستخدام تقنيات التصنيع البسيطة.

يقسّم الناس التصنيع الآلي باستخدام الحاسب الآلي متعدد المحاور إلى الفئات التالية، والتي لها أهمية بناءً على تطبيقاتها:

الماكينات بنظام التحكم الرقمي ثلاثية المحاور

التصنيع الآلي ثلاثي المحاور هو عملية نموذجية تدور حول ثلاث آليات. تبدأ بالتدوير لأعلى ولأسفل، تليها الحركة الجانبية والخلفية والأمامية.

تركز الماكينات ثلاثية المحاور على ثلاثة محاور X وY وZ التي تعمل على مبادئ القطع الكلاسيكية لقطع القطع المنتظمة. ومع ذلك، فإنها لا تعمل على الأجزاء التي يصعب الوصول إليها، ويتعين على الماكينات العمل عدة مرات على القطعة الواحدة، مما يقلل في النهاية من الإنتاجية والكفاءة.

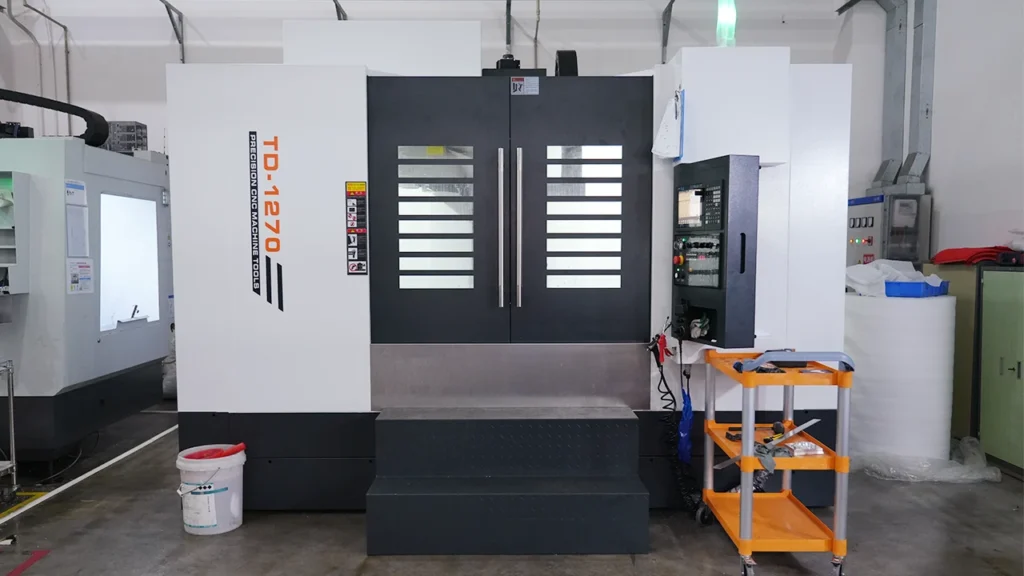

الماكينات بنظام التحكم الرقمي ذات 4 محاور

بالنظر إلى القيود في التصنيع الآلي ثلاثي المحاور، يمكن أن يكون التصنيع الآلي رباعي وخماسي المحاور بديلاً رائعًا.

بينما يتبع التصنيع الآلي باستخدام الحاسب الآلي رباعي المحاور نفس الآلية، إلا أنه يتضمن محورًا إضافيًا يجعل العمل أسهل قليلاً. عند العمل، يتحرك المغزل في ثلاثة محاور - ذهابًا وإيابًا، ومن جانب إلى آخر، ومن جانب إلى آخر، ومن أعلى وأسفل - وذلك أيضًا مع الحفاظ على ثبات قطعة العمل.

في التصنيع الآلي رباعي المحاور، يتحرك المغزل على طول المحور A (أو المحور X) للتعامل مع حالات مثل القواطع أو حفر الثقب. يزيد هذا المحور الإضافي أيضًا من دقة وكفاءة الإنتاج.

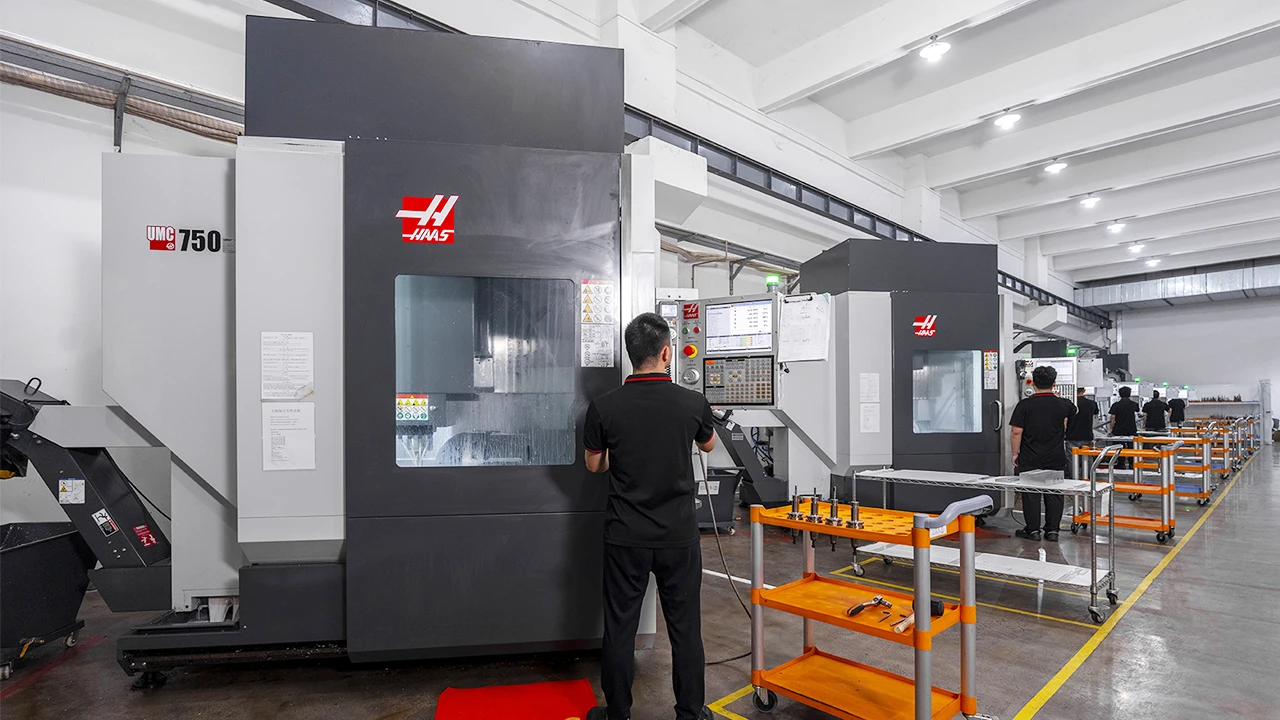

الماكينات بنظام التحكم الرقمي ذات 5 محاور

مع وجود محورين إضافيين، يعد هذا الإصدار من الماكينات بنظام التحكم الرقمي ثلاثية المحاور بأداء ورضا مذهلين.

في نظام التصنيع الآلي خماسي المحاور، تعمل أداة القطع والمغزل في ثلاثة محاور، في حين أن هناك دورانًا إضافيًا على المحور Z (يُطلق عليه أيضًا المحور C) والمحور Y (المحور B) والمحور X (المحور A). يمكن للنظام استخدام أي محورين من محاور الدوران بناءً على متطلباتها.

ينقسم التصنيع الآلي خماسي المحاور إلى ما يلي:

3 + 2 محور 3 + 2 محور التصنيع الآلي باستخدام الحاسب الآلي

تقع الماكينات ذات 3 + 2 محور، والمعروفة باسم النوع الفرعي من الماكينات خماسية المحاور، في مكان ما بين الماكينات خماسية المحاور وثلاثية المحاور، مما يجعلها طريقة تصنيع فعالة ومفيدة للغاية. وفي بعض الأحيان، يشار إليها أيضًا باسم التصنيع الآلي الموضعي خماسي المحاور.

أفضل جزء في الماكينات ذات 3+2 محور هو أنها لا تغير موضع الأداة مع دوران الطاولة أو المغزل. ونتيجة لذلك، لا تقطع أداة القطع بشكل مثالي وتساعد على تحقيق أشكال معقدة وغير منتظمة.

4 + 1 محور 4 + 1 محور التصنيع الآلي باستخدام الحاسب الآلي

في تكوين التشغيل الآلي خماسي المحاور هذا، تكون المحاور الثابتة في العمل - أي ركائز محور واحد في وضع ثابت. يُعرف 4+1 محور بأنه أبسط شكل من أشكال التشغيل الآلي خماسي المحاور، حيث يستخدم محور دوّار واحد و3 محاور انتقالية.

والحقيقة الجديرة بالذكر أنه لا يمكن للمصنعين تحديد زاوية السطح بسهولة بسبب ثبات الحركة. هذا التصنيع المعتمد على السطح يقلل من السرعة والكفاءة وبالتالي له تطبيقات محدودة للأشكال الأسطوانية.

التصنيع باستخدام ماكينات بنظام التحكم الرقمي ذات 5 محاور متزامنة

في نظام التشغيل الآلي المعتمد على السطح هذا، يتم وضع أداة القطع فوق الركيزة وتمكين أداة القطع من التحرك في 3 محاور أساسية. ومن ناحية أخرى، تدور قطعة العمل أيضًا على طول 3 محاور دورانية، مما يسمح لأداة التفريز أو القطع بقطع المناطق التي يصعب الوصول إليها.

نصائح: قد تكون مهتمًا أيضًا بـ "خدمة التصنيع الآلي باستخدام الحاسب الآلي ذات 4 محاور و5 محاور“.

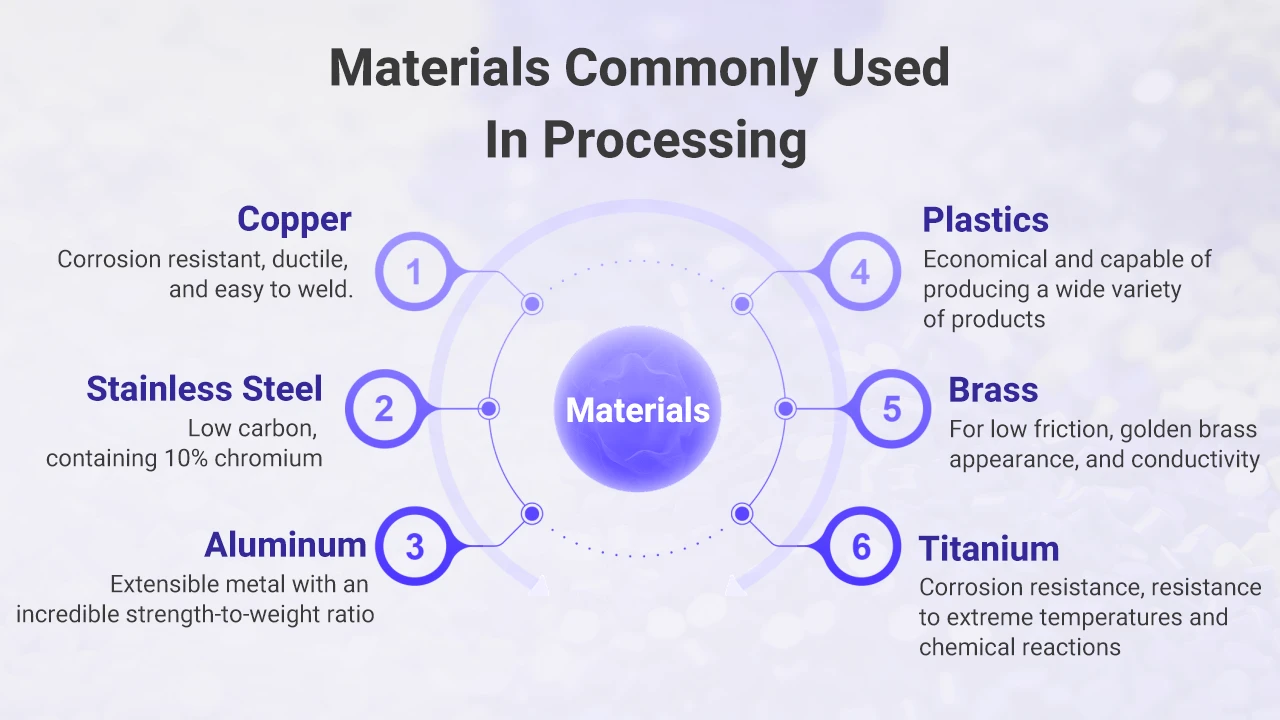

المواد المستخدمة في التصنيع الآلي باستخدام الحاسب الآلي

برزت صناعة التصنيع باستخدام الحاسب الآلي كأحد المجالات المتنوعة لإظهار الإبداع والابتكار. فهي تتيح للمصنعين العمل على أكثر من 150 نوعًا من البلاستيك والمعادن لتلبية متطلبات عملائهم.

المواد	الوصف
النحاس	يوفر النحاس توصيلًا كهربائيًا وحراريًا استثنائيًا إلى جانب اللدونة. وهو في الواقع مقاوم للتآكل، وقابل للسحب، وسهل اللحام.
ألومنيوم	الألومنيوم معدن قابل للسحب بسبب نسبة قوته إلى وزنه المذهلة. يمكن للمصنعين اختيار أي نوع من أنواع العمل.
الفولاذ المقاوم للصدأ	نظرًا لتكوينه المنخفض الكربون، يعتبر الفولاذ المقاوم للصدأ مادة جيدة للتطبيقات الصناعية. علاوة على ذلك، يحتوي على 10% كروم.
بلاستيك	يمكن لمصنعي الماكينات بنظام التحكم الرقمي إنتاج مجموعة كبيرة ومتنوعة من المنتجات باستخدام البلاستيك بفضل قدرتها على تحمل التكاليف وسرعة التصنيع الآلي والخيارات الواسعة.
تيتانيوم	يشتهر التيتانيوم بمقاومته للتآكل، وقدرته على تحمل درجات الحرارة القصوى والتفاعلات الكيميائية. ويكمن السر في نسبة قوته إلى وزنه المذهلة.
نحاس	يستخدم النحاس الأصفر بشكل خاص لانخفاض الاحتكاك والمظهر النحاسي الذهبي والتوصيل الكهربائي.

نصائح: انقر لاستكشاف أكثرها شمولاً "مواد التصنيع الآلي باستخدام الحاسب الآلي“.

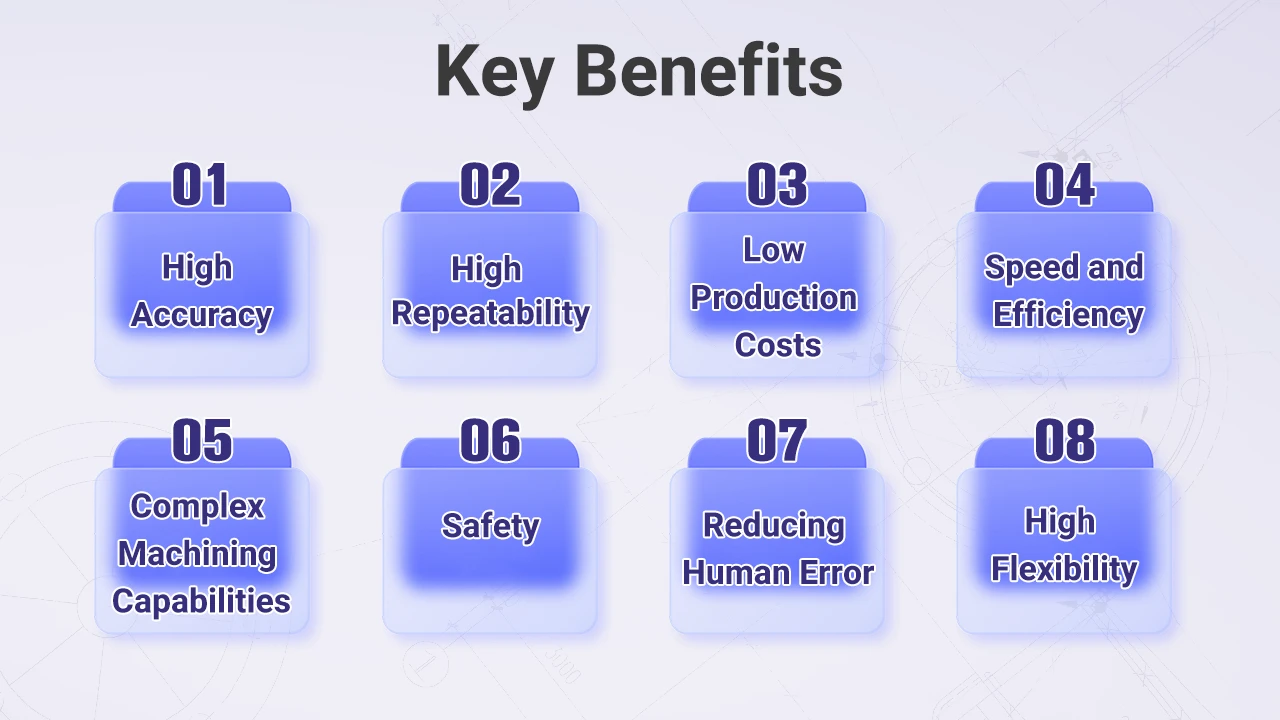

لماذا تختار التصنيع باستخدام الحاسب الآلي بنظام التحكم الرقمي؟ المزايا الرئيسية

قد يكلف التصنيع الآلي الدقيق باستخدام الحاسب الآلي أكثر قليلاً من طرق التصنيع الآلي التقليدية. ومع ذلك، على المدى الطويل، فإن الفوائد التي تقدمها العملية تجعلها بالتأكيد تستحق الاستثمار الكبير.

دقة عالية

تُعد التفاوتات الضيقة مؤشرًا مباشرًا على أن المنتج النهائي المصنوع بواسطة التصنيع الآلي الدقيق سيكون دقيقًا للغاية. يتم إجراء التصنيع الآلي الدقيق بشكل عام على الأجزاء التي تحتاج إلى التداخل مع أجزاء أخرى. ولذلك، فإن الدقة العالية ضرورية لكي تعمل هذه الأجزاء المحددة بشكل مثالي في مرحلة لاحقة.

قابلية عالية للتكرار

يعد مفهوم التكرار أحد الركائز الأساسية للتصنيع الحديث. فكل جزء يتم تصنيعه من خلال عملية معينة يبدو مشابهًا للأجزاء الأخرى بالنسبة للمستخدم النهائي. وأي انحراف عن هذه النسخة المتماثلة يعتبر عادةً عيبًا. تعتبر الماكينات الدقيقة جذابة في هذا الصدد. باستخدام التصنيع الآلي عالي الدقة باستخدام الحاسب الآلي (CNC)، من الممكن جعل كل جزء مطابقًا للجزء الأصلي بانحرافات ضئيلة للغاية.

تكاليف إنتاج منخفضة

نظرًا لعدم وجود انحرافات في التشغيل الآلي الدقيق، يتم إنتاج عدد أقل من الأجزاء المعيبة. ونتيجة لذلك، يمكن أن تقلل العملية بشكل كبير من معدل خردة الأجزاء. ونتيجة لذلك، تكون تكاليف المواد منخفضة. بالإضافة إلى ذلك، يمكن لعمليات التصنيع المؤتمتة بمساعدة الكمبيوتر أن تقلل من تكاليف العمالة. ويعني الانخفاض المشترك في تكاليف العمالة وتكاليف المواد أن التصنيع الآلي باستخدام الحاسب الآلي أقل تكلفة من أي بديل آخر.

السرعة والكفاءة

يتضمن التصنيع الآلي الدقيق روبوتات عالية السرعة يمكنها إنشاء أجزاء أسرع من التصنيع اليدوي على المخرطة التقليدية. وبالإضافة إلى ذلك، يتم الانتهاء من هذه الأجزاء بدقة عالية وتفاوتات تحمل ضيقة، لذلك لا يلزم إجراء عمليات تصنيع ثانوية. وهذا يقلل من وقت الإنتاج ويزيد من الإنتاجية والكفاءة في أرضية الورشة.

قدرات التصنيع المعقدة

يمكن لماكينات التحكم الرقمي بنظام التحكم الرقمي إجراء عمليات تصنيع معقدة مثل الطحن السطحي ثلاثي الأبعاد والقطع الحلزوني والتشغيل الآلي متعدد المحاور المتزامن. ويمكنها التحكم بدقة في حركة الأدوات وقطع العمل وفقًا لبرامج مكتوبة مسبقًا، مما يتيح تصنيع الأشكال والهياكل المعقدة.

السلامة

تستبدل ماكينات التحكم الرقمي باستخدام الحاسب الآلي العمالة البشرية بأجهزة تحكم رقمية محوسبة وتزيل عامل الخطر المتمثل في الخطأ البشري الذي ينطوي عليه عملية القطع، مما يقلل بشكل كبير من المخاطر المحتملة التي يواجهها العمال عند استخدام الماكينة. كما يمكن للعمال الانتقال إلى وظائف تتطلب مهارات عالية، مثل عمليات التصميم باستخدام الحاسب الآلي.

الحد من الأخطاء البشرية

نظرًا لأنه يتم التحكم في تشغيل أدوات ماكينات التحكم الرقمي باستخدام الحاسب الآلي بواسطة أجهزة الكمبيوتر، يتم تقليل تأثير العوامل البشرية على جودة التصنيع الآلي. وغالبًا ما تؤدي الأخطاء البشرية، مثل الإرهاق والتشغيل غير المتسق والحكم على الأشياء، إلى نتائج سيئة في التصنيع الآلي. يقلل استخدام أداة ماكينة بنظام التحكم الرقمي باستخدام الحاسب الآلي من هذه الأخطاء ويحسن من اتساق ودقة التصنيع الآلي.

مرونة عالية

يمكن تكييف الماكينات بنظام التحكم الرقمي مع احتياجات التصنيع المختلفة عن طريق تغيير البرامج المكتوبة مسبقًا. تسمح هذه المرونة بتصنيع العديد من القِطع المختلفة على نفس الماكينة دون الحاجة إلى تغييرات أو تعديلات واسعة النطاق على المعدات.

تطبيقات التصنيع باستخدام الحاسب الآلي بنظام التحكم الرقمي

ما هي أنواع القِطع التي يمكن تشكيلها بالماكينات بنظام التحكم الرقمي والتي تستخدم على نطاق واسع؟ تنقسم قطع العمل الأساسية إلى خمس فئات: الأجزاء من النوع الصندوقي، والأسطح المعقدة، والمكونات غير المنتظمة الشكل، والأجزاء ذات الأقراص/الأكمام/الألواح والعمليات الخاصة للمعالجة.

1. أجزاء من النوع الصندوقي

تشير الأجزاء من النوع الصندوقي عمومًا إلى مكونات ذات أنظمة تجويف متعددة، وتجاويف داخلية، ونسب طول/عرض/ارتفاع محددة.

تُستخدم هذه القِطع على نطاق واسع في أدوات الماكينات والسيارات وتصنيع الطائرات وغيرها من الصناعات الأخرى. وهي تتطلب تصنيعًا آليًا متعدد المحطات لأنظمة التجويف والمستويات ذات التفاوتات العالية، وخاصةً قياس الأبعاد الهندسية والتفاوت الصارم (GD&T).

عند تصنيع المزيد من محطات العمل، أو عند الحاجة إلى تدوير طاولة الماكينات عدة مرات لإكمال زاوية القِطع، اختر بشكل عام مراكز الماكينات الأفقية للتثقيب/التفريز.

عندما يكون هناك عدد أقل من المحطات المطلوب تصنيعها آليًا ولا يكون الامتداد كبيرًا، يمكن اختيار مراكز الماكينات العمودية (VMCs) للماكينة من طرف واحد.

2. الأسطح المعقدة

تحتل الأسطح المعقدة موقعًا مهمًا بشكل خاص في صناعة الآلات، وخاصة في صناعة الطيران.

والجدير بالذكر أن الأسطح المعقدة يصعب أو حتى يستحيل إنجازها باستخدام طرق التصنيع العادية. تتمثل الطريقة التقليدية في استخدام الصب الدقيق، ويمكن تخيل أن دقتها منخفضة.

الأجزاء السطحية المعقدة الشائعة هي المراوح المختلفة، وتوربينات الرياح، والأسطح الكروية، وقوالب التشكيل المنحنية، والمراوح والدوافع، بالإضافة إلى بعض الأسطح الحرة الأخرى.

الأنواع الفرعية الرئيسية:

الكامات وآليات الكامات

كعناصر أساسية لتخزين المعلومات الميكانيكية ونقلها، تُستخدم الكامات وآليات الكامات على نطاق واسع في مختلف الماكينات الأوتوماتيكية. عند معالجة هذه الأجزاء، يمكن للأشخاص اختيار مراكز المعالجة الآلية المتزامنة ذات 3 محاور أو 4 محاور أو 5 محاور وفقًا لمدى التعقيد.

الدفاعات المتكاملة

غالبًا ما تُستخدم أجزاء مثل الدفاعات المتكاملة في ضواغط المحركات الهوائية، وموسعات معدات توليد الأكسجين، وضواغط الهواء أحادية اللولب، إلخ. لا يمكن إنجاز تصنيع مثل هذه المقاطع الجانبية إلا باستخدام مركز تصنيع آلي رباعي المحاور أو أكثر في وقت واحد. بالنسبة لمثل هذا التشكيل الجانبي، يمكن استخدام أكثر من أربعة محاور ربط لمركز الماكينات لإكماله.

القوالب

القوالب مثل قوالب الحقن والقوالب المطاطية وقوالب الرغوة المفرغة من الهواء وقوالب الصب بالقالب وغيرها.

الأسطح الكروية

يمكن طحن الأسطح الكروية على مراكز التشغيل الآلي. يقتصر التفريز ثلاثي المحاور على التقريب غير الفعال باستخدام ماكينات التفريز ذات الأنف الكروي، بينما يتيح التفريز خماسي المحاور إمكانية طحن الماكينات ذات الغلاف الفعال باستخدام ماكينات التفريز المسطحة للاقتراب من المظهر الكروي.

عندما يتم تشكيل الأسطح المعقدة باستخدام مراكز الماكينات، يكون عبء عمل البرمجة كبيرًا ويحتاج معظمها إلى تقنية البرمجة الآلية.

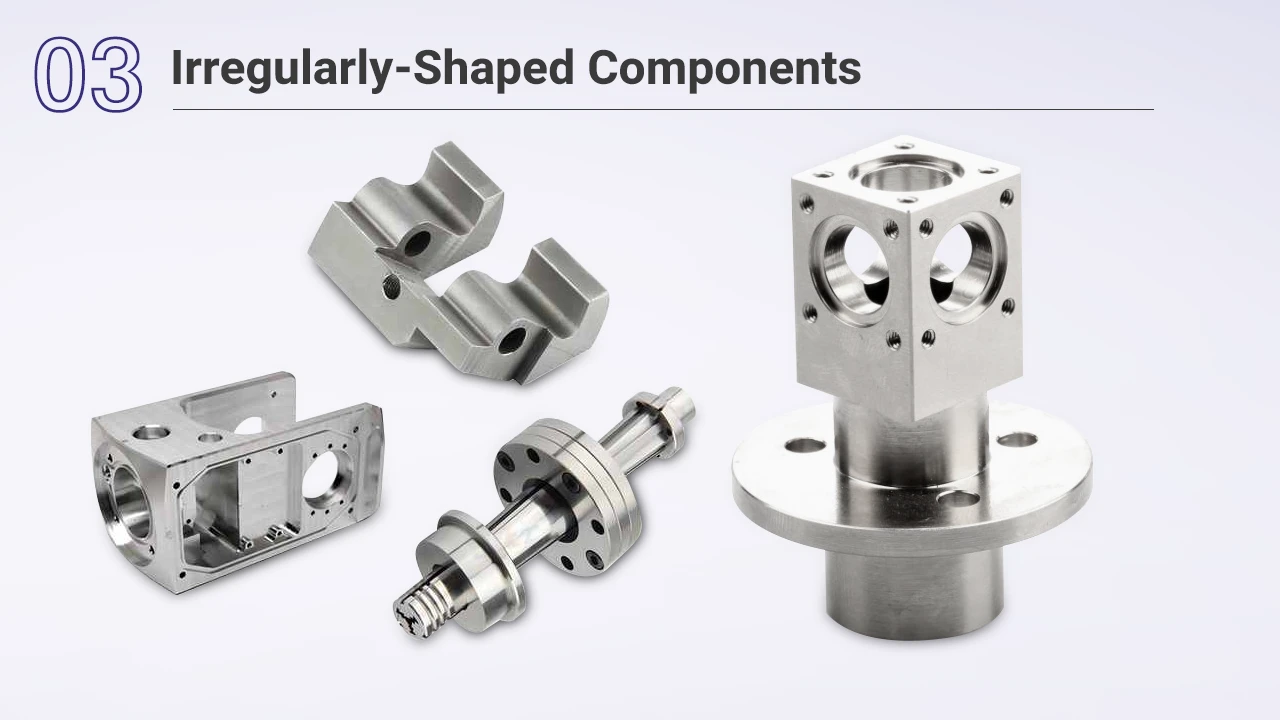

03. مكونات غير منتظمة الشكل

المكونات غير منتظمة الشكل هي أجزاء ذات أشكال غير منتظمة، ومعظمها يتطلب مزيجًا من التصنيع الآلي النقطي والخطي والسطحي.

هذه الأجزاء عمومًا أقل صلابة. من السهل تشويهها ويصعب التحكم فيها في عملية التثبيت، ومن الصعب ضمان دقة التصنيع الآلي. حتى في بعض الحالات المحددة، يصعب إكمال أجزاء الماكينات باستخدام أدوات الماكينات العادية.

عند تصنيع مكونات غير منتظمة الشكل باستخدام مراكز الماكينات، يجب استخدام تدابير عملية معقولة. على سبيل المثال، تحسين العمليات باستخدام إعدادات فردية/مزدوجة على مراكز الماكينات للاستفادة من قدراتها الهجينة متعددة العمليات.

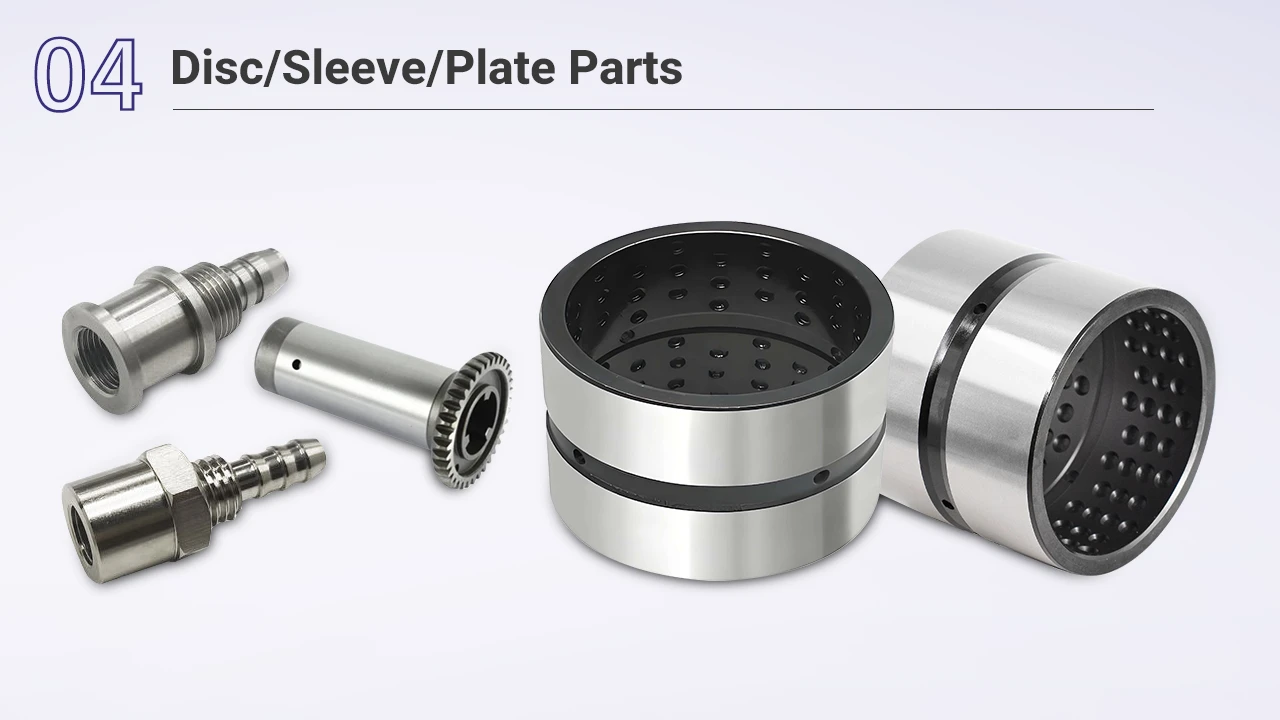

04. أجزاء القرص/الأكمام/اللوحة

تشير الأجزاء ذات الأقراص والأكمام والألواح إلى مكونات القرص/الأكمام أو مكونات العمود التي تتميز بمفاتيح أو فتحات شعاعية أو أنماط ثقوب موزعة على الوجه النهائي وأسطح منحنية. ومن الأمثلة على ذلك أكمام العمود ذات الحواف، والأعمدة ذات الممرات الرئيسية أو الأطراف المربعة، بالإضافة إلى أجزاء اللوح التي تتطلب تصنيعًا آليًا واسع النطاق للفتحات مثل أغطية المحركات المختلفة. يوصى باستخدام القِطع من النوع القرصي ذات أنماط ثقوب ذات وجه طرفي وأسطح منحنية لمراكز الماكينات العمودية، بينما يمكن استخدام مراكز الماكينات الأفقية في مراكز الماكينات ذات الثقوب الشعاعية.

05. المعالجة الخاصة

بعد إتقان وظائف مراكز الماكينات، يمكن للمشغلين تنفيذ عمليات متخصصة من خلال استخدام التَرْكِيبات المناسبة والأدوات المخصصة، مثل نقش النصوص أو الخطوط أو الأنماط على الأسطح المعدنية.

من خلال تجهيز مغزل مركز التصنيع الآلي بمصدر طاقة EDM عالي التردد، يمكن إجراء التبريد السطحي بالمسح الخطي على الأسطح المعدنية.

يتيح تجهيز مركز الماكينات برأس طحن عالي السرعة إمكانية طحن التروس المخروطية المخروطية ذات الوحدات الصغيرة بالإضافة إلى المنحنيات والأسطح المختلفة.

معايير التصنيع الآلي باستخدام الحاسب الآلي والتفاوت المسموح به

عندما يتعلق الأمر بالحصول على خدمات التصنيع الآلي الدقيق، من الضروري فهم أهمية معايير التصنيع الآلي باستخدام الحاسب الآلي والتفاوتات المسموح بها. بالنسبة للقياسات الخطية والزاوية لقطع العمل، ISO 2768-1، بينما بالنسبة لخشونة السطح، فهي ISO 2768-2. يجب على المصنعين فقط التأكد من التفاوتات المطلوبة لتحقيق نتائج موثوقة ودقيقة.

فيما يلي مخطط التفاوتات المسموح بها في التصنيع باستخدام الحاسب الآلي الذي يصور الاختلافات في الأبعاد لعملية التصنيع الآلي. وهو يُمكِّن المهندسين والميكانيكيين من الحصول على صورة واضحة للقيود المقبولة في المعلمات مثل التشطيبات السطحية والسمات الهندسية والأبعاد ^[1].

نطاق البعد الخطي (مم)	واو (غرامة)	م (متوسط)	ج (خشن)	V (خشن جداً)
من 0.5 إلى 3	+/- 0.05	+/- 0.1	+/- 0.2	–
أكثر من 3 حتى 6	+/- 0.05	+/- 0.1	+/- 0.3	+/- 0.5
أكثر من 6 حتى 30	+/- 0.1	+/- 0.2	+/- 0.5	+ 1.0
أكثر من 30 حتى 120	+/- 0.15	+/- 0.3	+ 0.8	+ 1.5
أكثر من 120 حتى 400	+ 0.2	+ 0.5	+ 1.2	+ 2.5
أكثر من 400 حتى 1000	–	+ 0.8	+ 2.0	+ 4.0
أكثر من 1000 حتى 2000	+ 0.5	+ 1.2	+ 3.0	+ 6.0
أكثر من 2000 حتى 4000	–	+ 2.0	+ 4.0	+ 8.0

التسامح من جانب واحد

كما يوحي الاسم، فإن التفاوتات أحادية الجانب مسموح بها في اتجاه واحد فقط. وقد تكون إما في الموضع أو سالبة. على سبيل المثال، التفاوت المسموح به من جانب واحد 0.00 / - 0.07 مم يصف أن المنتج يمكن أن يكون أقل من 0.07 مم ولكن يجب ألا يتجاوز الأبعاد المحددة.

من الناحية العملية، يتم تطبيق التسامح الأحادي الجانب على التصميمات الخاصة بالمشروعات التي تتضمن قطع عمل متعددة لتتناسب مع بعضها البعض. وبهذه الطريقة، تظل القياسات متماثلة دائمًا بحيث يمكن تجميع كل جزء معًا على النحو المطلوب.

التفاوتات الثنائية

في التسامح الثنائي، يمكن أن يكون الفرق عن الأبعاد الخارجية المطلوبة أي شيء، أي موجب أو سالب، مما يسمح بأن يكون الجزء أصغر أو أكبر من القياسات. على سبيل المثال، إذا كان التفاوت المسموح به الثنائي +/- 0.06 مم، فهذا يعني أن الجزء المصنّع يمكن أن يكون أطول أو أقصر بمقدار 0.6 مم ^[2].

القياس الهندسي للأبعاد الهندسية والتسامح

وهي أكثر دقة وشمولية مقارنةً بالتفاوتات المسموح بها في التشغيل الآلي الأخرى. تأخذ GD&T في الاعتبار كلاً من القياسات المحددة والانحراف المعقول. علاوة على ذلك، فإنه يسلط الضوء على الأبعاد الهندسية وكذلك التفاوتات المسموح بها لضمان إنتاج أكثر سلاسة.

وهو معروف بنظام تفاوت تفاوت الماكينات الأكثر تقدمًا وتعقيدًا من الماكينات النموذجية، والذي يسلط الضوء على القياسات والانحرافات المناسبة. علاوةً على ذلك، يصور نظام الأبعاد والتفاوت الهندسي والتفاوت الهندسي السمات الهندسية لمكونات الماكينات مثل الموضع الحقيقي ومستويات التسطيح والمركزية. يسمح تحديد الأبعاد الهندسية والتسامح للمصنعين بتحديد القطر حسب القياسات المطلوبة.

نصائح: تعرّف على المزيد حول الدليل الشامل لـ "تحديد الأبعاد الهندسية والمقايسة الهندسية".

التسامح من جانب واحد

كما يوحي الاسم، يمكن أن تكون القياسات إما أطول أو أقصر في كل مرة. على سبيل المثال، التفاوت المسموح به +/- 0.06 مم يصور أن الجزء المصنّع يمكن أن يكون أصغر في الحجم فقط. وهي مناسبة بشكل خاص للأجزاء التي يجب أن تتناسب مع المكونات الأخرى لجعل الماكينة مفيدة.

الحد من التسامح

في التسامح الحدّي، تقع القيم المتعددة دائمًا ضمن نطاق معين لجعل الجزء مفيدًا. على سبيل المثال، عندما يكون النطاق 13 ~ 13.5، يجب أن تقع القياسات ضمن الحدين الأعلى (13) والأدنى (13.5).

نصائح: انقر لإجراء فهم كامل لـ "تفاوتات التصنيع الآلي باستخدام الحاسوب الرقمي“.

كيف تختار مورد التصنيع باستخدام الحاسب الآلي المناسب؟

اختر مُصنِّعاً يتمتع بخبرة واسعة وخبرة فنية. يتطلب تصنيع القِطع الدقيقة مهارات ومعرفة متقدمة. لا يمكن إلا للمصنعين الذين يمتلكون الخبرة ذات الصلة تقديم منتجات عالية الجودة. قم بتقييم خبرتهم وقدراتهم في التصنيع الآلي من خلال موقعهم الإلكتروني أو التشاور المباشر مع ممثلي المبيعات.

اختر مصنعًا مجهزًا بآلات حديثة وقدرات معالجة فعالة. المعدات والعمليات الحديثة ضرورية للتصنيع الآلي الدقيق. يضمن التكوين الكامل للمعدات دقة المنتج واستقراره، بينما تضمن القدرة الإنتاجية الفعالة التسليم في الوقت المناسب.

إعطاء الأولوية للمصنعين الذين يطبقون أنظمة ومعايير إدارة الجودة. تُعد الرقابة الصارمة على الجودة أمرًا بالغ الأهمية للامتثال للماكينات الدقيقة. اختر الشركات المصنعة الحاصلة على شهادة الأيزو أو الشركات المصنعة المعتمدة بشكل مشابه، حيث إن ضمان الجودة القوي يعزز توفير الوقت على المدى الطويل.

اختر الشركة المصنعة التي تقدم فعالية التكلفة. على الرغم من كونها صناعة كثيفة الاستخدام للتكنولوجيا، إلا أن التسعير يظل من الاعتبارات الرئيسية. احصل على عروض أسعار من العديد من الشركات المصنعة وقارن ليس فقط بين التكاليف ولكن أيضاً بين الخدمات المضمنة ودعم ما بعد البيع.

نصائح: انقر لمعرفة المزيد عن "تكاليف التصنيع الآلي باستخدام الحاسب الآلي CNC". قد تكون مهتمًا أيضًا بـ "خدمات التصنيع الآلي باستخدام الحاسب الآلي الرقمي“.
