CNC工具の種類に関する完全ガイド

CNCとはComputer Numerical Control（コンピュータ数値制御）の略で、このようなツールは現代の製造業において非常に重要な役割を担っている。機械加工の工程に効率性をもたらすからだ。

これらのツールは、ツールの動作を調整し、その使用方法が非常に正確であることを保証するコンピューター・システムからの指示の下で動作する。この調整機能により、複雑な部品をほとんど人の手を煩わせることなく製造することが可能になる。

分析によると、CNC工具は生産品質、信頼性、速度を向上させると同時に、材料の使用と経費を最小限に抑える。この技術は、精度と信頼性が重要な航空宇宙、自動車、電子機器、医療機器製造の標準となっている。

Tips: Before reading this article, you may click the link to fully understand what CNC milling is.

フライス工具：種類と用途

切削工具は、材料を修正し、希望する仕上げを実現するのに役立つため、すべてのCNC機械加工作業に不可欠です。フライス工具の中でも、エンドミル、フェースミル、ボールノーズミルは、汎用性が高く、特殊な工具です。

エンドミル

エンドミルは、CNCフライス盤で被削材の切削に使用される円筒状の切削工具である。側面とコーナーに切れ刃があり、溝加工、プロファイル加工、穴あけ加工ができる。

エンドミルには、用途に応じて様々な形状やサイズがあります。フラットエンドミルカッタは、平らな面を作り、主にフェースフライス加工に役立ちます。

• ボールノーズエンドミルは、先端が半球状になっており、より微細な精度が要求される切削加工に適している。
• コーナラジアスエンドミルは、切れ刃のコーナ部に有効な小さなRを備えており、チッピングを防止し、より良い仕上がりを実現する。

エンドミルの選択は、問題の仕事の性質、すなわち材料の種類と仕上げのレベルにも依存します。

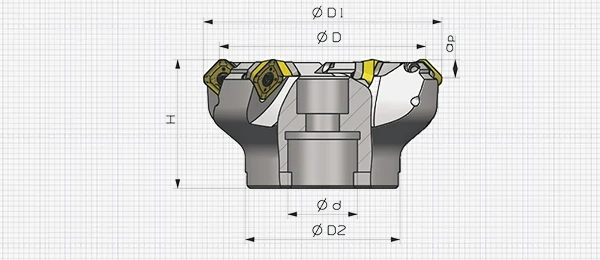

フェイス・ミルズ

フェーシングミルは、大きな平坦面の切削に使用され、中央のシャンクに多数の切削歯が取り付けられている。通常、高速で高能率な切削速度が要求される用途や荒加工に不可欠です。

フェースミルは、主に平坦面に有用で、良好な仕上げ面を提供し、工具寿命の延長と適応性の向上のために交換可能なチップを含めることができる。刃先交換式フェースミルは、工具全体を交換することなく、研磨チップを交換するだけなので、特に有用である。

このような柔軟性は、生産サイクルに必要な時間を最小限に抑えるだけでなく、コスト削減の面でも強化される。フェーシングミルは、自動車や航空産業など、大量かつ精密な切削を必要とする産業で非常に有用である。

ボールノーズミル

先端のボールノーズミルは先端が丸くなっており、曲面やその他の実行可能な三次元切削形状を切削するのに適している。公差が小さく、良好な仕上げ面が要求される加工条件に最適です。

そのような分野には、金型を作ることも含まれる、, ダイカスト, ボールノーズミルは、より丸みを帯びた形状をしている。ボールノーズミルは、より丸みを帯びた形状をしているため、より均一なテクスチャーを残し、マークを目立たなくすることができます。この特徴は、高品質な加工結果を得るために不可欠です。.

さらに、ボールノーズミルは、幾何学的形状の切削に役立ち、コンピュータ数値制御機械で高精度の切削を行います。ボールノーズミルは、曲面や形状に沿って作用するため、精密工学や製造技術の進歩に理想的です。

フライス工具には、エンドミル、フェースミル、ボールノーズミルに加えて、大規模な材料除去用のスラブミル、表面仕上げ用のフライスカッタ、複雑なプロファイルを作成するためのフォームミル、スロットやポケットを切削するためのスロットドリル、T字型のスロットを加工するためのTスロットカッタ、ダブテールジョイントを作成するためのダブテールカッタなどがあります。これらの工具はそれぞれ特定の用途に使用され、CNCフライス加工の汎用性と精度を一般的に言われている種類以上に拡大します。

旋削工具：主な種類と用途

切削工具は、CNC加工プロセスにおいて不可欠なものである。回転システム上のワークピース・フレームの後、材料の切断と精錬を容易にします。これらの工具には、さまざまなカテゴリーやその他の用途があります。

旋盤工具

旋盤用工具は、軸を中心に回転するワークから不要な材料を取り除くのに役立つ切削工具である。これらの工具にはさまざまな種類があり、それぞれ特定の旋削加工に適している。

荒加工用工具は、予備的なストック除去に不可欠であるため、次のステップに備え、加工物に粗い表面仕上げを施す。仕上げ工具は、形状を完成させ、部品の表面が意図された目的に適うようにするために不可欠です。

キー溝や内溝のような形状を形成するのに役立つ、ワークピース表面の薄い溝や溝を取り除くのに不可欠である。旋削加工では、あらゆる種類の旋盤工具が重要な役割を果たし、必要に応じて適切な寸法と品質を実現するために使用される。

インサートツール

インサート工具は、CNC旋盤加工に欠かせないフレキシブルな工具のひとつで、着脱可能な切削チップを備えている。これらのチップは超硬またはセラミック製で、摩耗したら交換可能です。これは、ツールホルダーが継続的に使用可能であることを意味します。

刃先交換式チップは、簡単に刃先を交換できるため、工具寿命が延び、加工時間も短縮できる。超硬チップは、硬い材料の切削に最適な硬度と耐摩耗性を持っています。

コーティングされたチップはさらに耐久性が高く、高温や摩耗にも耐えることができます。インサートの交換が可能なため、インサート工具は、工具の交換や研磨の回数が減り、経済的で生産性が高くなります。

パーティングツール

パーティング工具は主に、パーティングまたはカットオフと呼ばれる、ワークピース本体からいくつかの小さな部分を切断する。これらの工具は、細く鋭利な刃を細いくさびとして持ち、細かい切断を可能にし、残りの塊から完成した形状を取り除く。

パーティングツールは、切断された材料の公差が厳しい場合に必要です。例えば、リング、ディスク、または個々のパーツを製造する際に、パーティングツールを使用することができます。適切な切削速度と送りは、工具の摩耗を減らし、パーティング時に適切なカットを行うために重要です。工具を効果的に使用し、耐用年数を延ばすために必要ないくつかの重要な手順は、刃先を研ぎ、アライメントをチェックすることである。とはいえ、パーティングツールの走行距離と取り扱いは、旋盤加工の効果を大幅に向上させる。

旋削工具には、旋盤工具、インサート工具、パーティング工具に加え、細い溝を加工する溝入れ工具、ねじ山を形成するねじ切り工具、テクスチャー模様を付けるローレット工具、ワークピースの端部を仕上げるフェーシング工具、部品を切り離すカットオフ工具、複雑な形状を加工するフォーム工具などがあります。これらの工具はそれぞれ、CNC旋盤加工の能力と精度を向上させ、幅広い加工作業を可能にする。

ドリリングツール重要なバリエーション

ドリル工具は、ワークピースに正確で正しいサイズと形状の穴を開けることが重要な、製造業において不可欠な役割を果たします。どのタイプにも、加工効果を最大化するための独自の要件と用途があります。

ツイスト・ドリル

ツイストドリルは、最も広く使用されている穴あけ工具のひとつで、幅広い穴あけ用途でその効率性が評価されています。切屑の除去や冷却に差が出るスパイラルフルートを持つものもあり、穴あけが正確で工具が長持ちする。

ツイストドリルは、一般的な金属、プラスチック、木材の使用に最も適している。他の穴あけ目的にも対応できるよう、さまざまな寸法、コーティング、さまざまな形状やサイズのポイントが用意されている。例えば、スプリットポイントツイストドリルは、穿孔に必要な力を最小化し、同時に、セルフセンタリング能力により精度を向上させる。

コバルトツイストドリルは、コバルトコーティングが施されており、硬い材料に対する硬度と耐熱性を高めている。その多用途性は、他の洗練されたものに比べて、貫通穴加工においてより多くのバリエーションを提供します。

スペード・ドリル

スペードドリルは、平らなチップとチゼルチップを持ち、大きな直径の穴を高い材料除去率で開けるためのユニークで貴重なデザインである。木材やアルミニウムのような柔らかい材料に大きな穴を開けるときなど、スピードが重視される場所で使用するのが最も効果的だ。

スペードドリルは、製造業や建設業において、効率的に穴を開けるために不可欠である。スペードドリルの構造は、強力な刃先と良質の切り屑が切削プロセスを向上させ、ドリルビットの摩耗を最小限に抑えるようになっている。比較的安価で頑丈なため、修理よりもはるかに多くの使用量と時間を必要とする環境に最適です。

刃先交換式ドリル

刃先交換式ドリルは、刃先交換式ドリルの上位分類である。このドリル、そして一般的なBCCは、通常のドリルとは異なり、位置決め用のインサートを備えたツールホルダーを提供し、異なる刃先を形成したり、摩耗した場合に簡単に交換したりできる。この配置により、工具の耐久性が向上し、交換頻度が少なくなる。コスト削減に効果的なだけでなく、効率的な作業を確保しながら、穴あけ工程で失われがちな時間を短縮するのにも役立つ。

刃先交換式ドリルのチップは、耐熱性と耐摩耗性を高めるため、超硬合金やその他のコーティング材料などの高速基板から製造される。

ボーリング工具

ダル工具は、穴のサイズと仕上げを改善するのに役立つため、機械加工において非常に重要である。プログラム 計測 中ぐり工具は、寸法精度を向上させ、高い公差を得ることができるため、製造業において非常に重要な工具である。ボーリング工具には、主にボーリングバー、バックダル工具、アジャスタブルボーリング工具の3種類があり、それぞれ用途や利点が異なります。

ボーリング・バー

ボーリングバーは、穴の直径を大きくし、高精度で穴を完成させるのに役立ちます。用途に合わせて多くの種類があり、多くの材料に適合します。

ラフボーリングバーは切削速度が速く、穴あけの予備加工に適しています。一方、ファインボーリングバーは、きれいな仕上げと正確な寸法の穴あけ加工に役立ちます。これらのボーリングバーには、取り外し可能なスリーブや、正確な穴径のための無段階可変ナイフが付属しています。ボーリングバーは、自動車のエンジンブロック製造、航空機部品、金型製造など、厳しい寸法と表面仕上げが要求される場合に不可欠です。

バック・ボーリング・ツール

バックボーリング工具は、既存の穴をバックアップするのに役立ちます。バリを除去し、寸法管理を強化し、深穴の優れた仕上げ品質を得るために役立つ工具の一部です。バックボーリング工具は通常、細長く、精度を保ちながらワークの奥まで楽に届くものでなければなりません。

ブリーチから銃口まで均一な厚さの銃身壁を持つことが望ましい用途では貴重な存在である。航空宇宙材料、油圧シリンダー、その他の機械加工部品の穴を完成させるのに役立ちます。バックボーリング工具は、外径を変えることなく内面を強化することができるため、高品質生産に便利です。

調整可能なボーリング工具

調整可能なボーリング工具は、汎用性と精度に優れている。必要に応じて切削材料の直径を簡単に変更することができます。アジャスタブルボーリングツールの用途としては、穴径の変更が必要な場合や、重要な部品のサイズに正確に合わせる場合などがあります。異なる部品に合わせて頻繁に変更する必要がある生産ラインでは不可欠です。

また、寸法管理上の問題を修正する際にも必要となる。調整可能なボーリング工具は柔軟性があり、頻繁な交換や調整が不要なため、作業効率の向上に役立ちます。特定のプロジェクトのニーズに合わせて簡単に調整できるため、試作加工や生産加工に最適です。

特殊CNC工具

これらの特殊なCNC工具は、加工工程の汎用性を高めるという目的を果たす。CNC工作機械では必ずしも得られない特殊な切削加工や成形加工に対するソリューションを提供する。

ねじ切り工具 内ねじや外ねじを高精度に加工するのに役立つ。内ねじ用のタッピングツールや、内ねじ・外ねじ用のねじ切りミルなどがある。それぞれのタイプは、さまざまな材料やねじ径に対応し、ねじやボルトなど機械的な接続に使用されるねじ製品の製造を可能にする。

リーミングツール 穴の精度と表面仕上げを向上させるために、以前に加工した穴を改良する。パイロットの助けを借りて、穴の直径を正しいサイズに拡大する。この工程は、合わせ面の仕上げ面を作る。精度と表面仕上げに大きな要求がある工程、例えば航空や自動車分野で広く役立っている。

彫刻ツールは、さまざまな素材にパターンや文字などのデザインを彫ることができます。ロータリー・エングレーバーやレーザー・エングレーバーなど、これらのツールには特定の彫刻プロジェクトに最適なタイプがいくつかあります。デザインカットのために材料の表面を削る回転工具は、ロータリー・エングレーバーと呼ばれます。

逆に、レーザー彫刻は、レーザービームを使用して非常に繊細なデザインを作成します。それぞれの彫刻ツールは、部品やパーツに個人的なロゴやラベル、装飾品を作る機会を向上させる。これらの特殊用途ツールは、メーカーに柔軟性と定義を与え、可能な限り広範な意味でのCNC機械加工の活用を可能にしている。

結論

今日のCNC工具は、多様な製品の生産ラインに精度、スピード、柔軟性を付加するものであり、現在の世界の生産・供給システムに大きな革新をもたらすものである。広く応用されているCNC工具には、フライス加工、旋盤加工、穴あけ加工、ボーリング加工、特殊工具などがある。これらはすべて、加工工程の改善に貢献するだけでなく、高品質の結果をもたらします。

ドリルに似た旋削工具は、粗加工、仕上げ加工、またはワークピースにフィーチャーを作成するために端切刃を使用し、エンドミル、フェースミル、ボールノーズミルで構成されるフライス工具は、成形および仕上げ作業に最適です。

補助工具には旋盤工具やインサート工具があり、回転するワークピースを準備し、必要な寸法を得るのに役立つ。穴あけ工具には、ツイストドリル、スペードドリル、刃先交換式ドリルなどがある。

ねじ切り工具、リーマ工具、彫刻工具は、特定の作業や複雑な作業のための特殊設計です。これらの工具は、CNC加工で高い性能を発揮するために重要な役割を果たすと同時に、分野横断的な新しいアイデアを可能にします。
