Polyaryletheretherketon (PEEK) ist ein technischer Hochleistungskunststoff, der für seine außergewöhnlichen mechanischen Eigenschaften, seine chemische Beständigkeit und seine Fähigkeit, bei hohen Temperaturen zu arbeiten, bekannt ist. Die einzigartigen Eigenschaften von PEEK-Kunststoff machen ihn zu einem idealen Material für anspruchsvolle Anwendungen, das in vielen Branchen eingesetzt wird.
Dieser Leitfaden bietet eine eingehende Untersuchung von PEEK, die seine Eigenschaften, Anwendungen, Verarbeitungsmethoden und Materialverbesserungen umfasst, um Designern und Herstellern dabei zu helfen, dieses vielseitige Polymer vollständig zu nutzen.
Was ist PEEK?

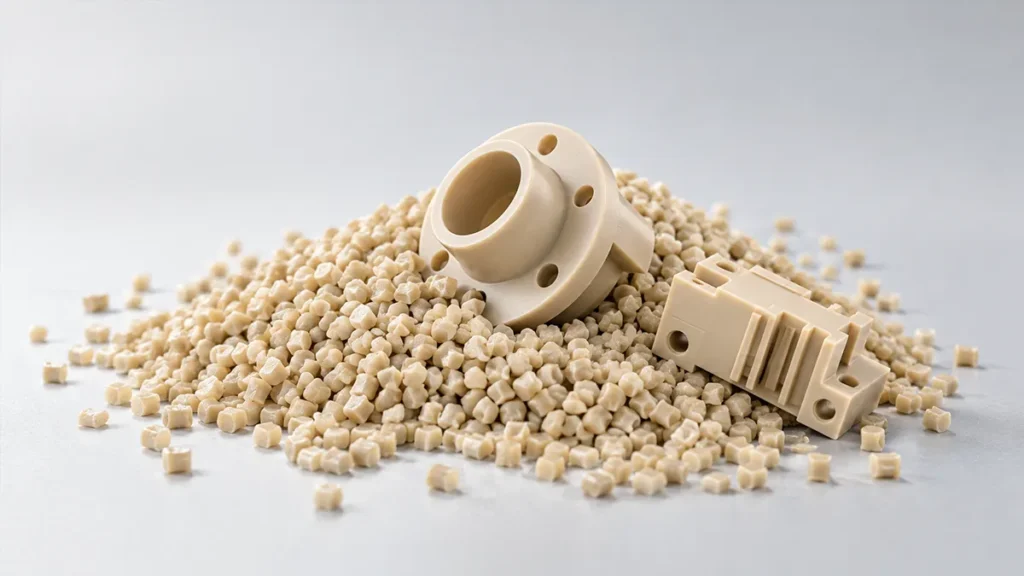

PEEK-Kunststoff ist ein steifer, undurchsichtiger (beiger) technischer Kunststoff, der aus sich wiederholenden Monomeren mit zwei Ethergruppen und einer Ketongruppe besteht.
PEEK ist für seine hohe thermische Stabilität, seine hervorragenden mechanischen Eigenschaften und seine Chemikalien- und Verschleißbeständigkeit bekannt und wird häufig in der Luft- und Raumfahrt, der Elektronik, der Medizintechnik, der Automobilindustrie sowie der Öl- und Gasindustrie eingesetzt.
PEEK ist unter verschiedenen Handelsnamen wie Tecapeek®, Arlon® 1000, Ketronpeek und Victrex 450G erhältlich.
Wichtige Eigenschaften von PEEK
- Widerstandsfähigkeit bei hohen Temperaturen: Es kann kontinuierlich hohen Temperaturen von typischerweise bis zu 250°C (482°F) und kurzzeitig bis zu 300°C (572°F) ausgesetzt werden.
- Chemische Beständigkeit: Es ist beständig gegen verschiedene Chemikalien, darunter Säuren, Basen und organische Lösungsmittel.
- Mechanische Festigkeit: Es behält seine hohe Festigkeit und Steifigkeit auch bei hohen Temperaturen bei.
- Dimensionsstabilität: Es weist eine minimale Wärmeausdehnung und eine hohe Kriechbeständigkeit auf.
- Abnutzung und Reibung: Es hat geringe Verschleiß- und Reibungseigenschaften und eignet sich daher für anspruchsvolle Anwendungen.
- Elektrische Eigenschaften: Hervorragende Isolationseigenschaften bei verschiedenen Temperaturen und Frequenzen.
- Flammhemmend: PEEK-Kunststoff ist von Natur aus schwer entflammbar und hat geringe Rauch- und Giftgasemissionen.
Vorteile und Nachteile von PEEK
Vorteile
- Hohe Temperaturbeständigkeit: Es kann kontinuierlich hohen Temperaturen ausgesetzt werden und eignet sich daher für Anwendungen, die in extremen thermischen Umgebungen arbeiten.
- Mechanische Festigkeit: PEEK-Kunststoff behält seine hohe Festigkeit und Steifigkeit auch bei hohen Temperaturen bei und bietet so zuverlässige Leistung bei anspruchsvollen mechanischen Anwendungen.
- Chemische Beständigkeit: Es ist beständig gegen verschiedene Chemikalien, darunter Säuren, Basen und Lösungsmittel, und gewährleistet so Haltbarkeit und Langlebigkeit unter rauen chemischen Bedingungen.
- Abnutzung und Reibung: PEEK hat geringe Verschleiß- und Reibungseigenschaften und eignet sich daher ideal für Anwendungen mit Gleitkontakt oder beweglichen Teilen wie Lagern und Zahnrädern.
- Biokompatibilität: Es ist sicher für medizinische Implantate und Geräte, gewährleistet die Verträglichkeit mit dem menschlichen Körper und erfüllt strenge medizinische Normen.
- Dimensionsstabilität: PEEK-Kunststoff weist eine minimale thermische Ausdehnung und eine hohe Kriechbeständigkeit auf, so dass die Teile ihre Abmessungen und strukturelle Integrität unter Belastung und bei Temperaturänderungen beibehalten.
- Flammhemmend: Es ist von Natur aus schwer entflammbar und weist geringe Rauch- und Giftgasemissionen auf, so dass es die Brandsicherheitsstandards für verschiedene Anwendungen erfüllt.
- Elektrische Eigenschaften: Es bietet hervorragende Isolationseigenschaften bei verschiedenen Temperaturen und Frequenzen und ist daher für elektrische und elektronische Anwendungen geeignet.
Benachteiligungen
- Kosten: Er ist wesentlich teurer als viele andere Kunststoffe, was sich auf die Gesamtkosten von Projekten und Anwendungen auswirken kann.
- Abnutzung unter bestimmten Bedingungen: Obwohl PEEK geringe Abnutzungseigenschaften aufweist, kann es in stark abrasiven Umgebungen verschleißen, was seine Verwendung unter solchen Bedingungen einschränken kann.
- Anforderungen an die Verarbeitung: Es erfordert hohe Verarbeitungstemperaturen und spezielle Geräte, was die Herstellung erschweren und die Produktionskosten erhöhen kann.
- UV-Empfindlichkeit: Längerer Kontakt mit UV-Licht kann PEEK-Kunststoff zersetzen, so dass UV-Stabilisatoren oder Schutzbeschichtungen für Außenanwendungen erforderlich sind.
- Kerb-Empfindlichkeit: Liegt ein Oberflächenfehler vor, kann PEEK bei wiederholter Belastung brechen, wodurch es anfällig für Kerben wird und seine mechanische Leistung bei zyklischen Belastungen beeinträchtigt werden kann.
- Nicht gegen alle Chemikalien beständig: Konzentrierte Schwefelsäure und andere aggressive Substanzen können PEEK angreifen und seine chemische Beständigkeit in bestimmten Umgebungen einschränken.
Anwendungen von PEEK-Kunststoff
Luft- und Raumfahrt
Das hohe Festigkeits-Gewichts-Verhältnis und die thermische Stabilität von PEEK machen es ideal für Anwendungen in der Luft- und Raumfahrt, wie z. B.:
- Ventile und Dichtungen: Aufgrund ihrer chemischen Beständigkeit und Haltbarkeit werden sie in Hydraulik- und Kraftstoffsystemen verwendet.
- Steckverbinder und Isolierung: Bietet eine zuverlässige elektrische Isolierung und mechanische Stabilität.
- Lager und Buchsen: Aufgrund seiner geringen Reibung und Verschleißfestigkeit ist PEEK für bewegliche Teile geeignet.
Medizinische
PEEK-Kunststoff ist biokompatibel und kann Sterilisationsprozessen standhalten, wodurch er sich für medizinische Anwendungen wie z. B:
- Chirurgische Instrumente: Langlebig und resistent gegen wiederholte Sterilisation.
- Medizinische Implantate: Wird in Wirbelsäulenfusionsgeräten, Zahnimplantaten und Gelenkersatz verwendet.
- Katheter und endoskopische Komponenten: Chemische Beständigkeit und Flexibilität sind für diese Anwendungen unerlässlich.
Automobilindustrie
In der Automobilindustrie wird PEEK-Kunststoff aufgrund seiner hohen Temperaturbeständigkeit und seiner mechanischen Eigenschaften verwendet:
- Komponenten des Getriebes: Hält hohen Temperaturen und mechanischen Belastungen stand.
- Motorenteile: Wird in Ventilen, Dichtungen und Dichtungsringen verwendet.
- Innenverkleidung: Bietet Haltbarkeit und Verschleißfestigkeit.
Elektronik
Die elektrisch isolierenden Eigenschaften von PEEK machen es ideal für elektronische Anwendungen:
- Steckverbinder und Schalter: Zuverlässige Leistung in Umgebungen mit hohen Temperaturen.
- Isolatoren: Bietet thermische und elektrische Isolierung.
- PCB-Komponenten: Wird in Hochleistungs-Leiterplatten verwendet.
Öl und Gas
Die chemische Beständigkeit und mechanische Festigkeit von PEEK sind für Öl- und Gasanwendungen entscheidend:
- Dichtungen und Dichtungsringe: Langlebig und resistent gegen aggressive Chemikalien.
- Lager und Buchsen: Geringe Reibung und Verschleißfestigkeit in rauen Umgebungen.
- Ventilkomponenten: Hält hohen Drücken und Temperaturen stand.
PEEK-Sorten
Ungefülltes PEEK
Ungefülltes PEEK ist ein unverstärkter Allzwecktyp, der die höchste Dehnung und Zähigkeit bietet. Er ist ideal für Anwendungen, die eine hohe Reinheit und hervorragende mechanische Eigenschaften erfordern.
30% Kohlenstofffaser-verstärktes PEEK
Die Kohlefaserverstärkung erhöht die Druckfestigkeit und Steifigkeit von PEEK und senkt gleichzeitig die Ausdehnungsrate drastisch. Es bietet optimale Verschleißfestigkeit und Belastbarkeit und eignet sich daher für Hochleistungsanwendungen.
30% Glasfaserverstärktes PEEK
Durch die Zugabe von Glasfasern wird die Ausdehnungsrate stark reduziert und der Biegemodul von PEEK erhöht. Dieser Typ eignet sich für strukturelle Anwendungen, die eine höhere Festigkeit, Steifigkeit und Stabilität erfordern.
Lagergüte PEEK
Dieser Typ ist mit Kohlenstofffasern, Graphit und PTFE-Schmierstoffen verstärkt und bietet den niedrigsten Reibungskoeffizienten und die beste Bearbeitbarkeit aller PEEK-Typen. Er ist ideal für Lager, Buchsen und andere Anwendungen, die geringe Reibung und hohe Verschleißfestigkeit erfordern.
Verbesserungen und Modifikationen von PEEK-Kunststoff
Glühen
Das Ausglühen ist ein Wärmebehandlungsverfahren, das die physikalischen und manchmal auch die chemischen Eigenschaften von PEEK verändert, um seine Duktilität zu erhöhen und es besser bearbeitbar zu machen. Durch dieses Verfahren können innere Spannungen abgebaut, die Struktur verfeinert und die Kaltverformungseigenschaften verbessert werden, wodurch sich die Lebensdauer der bearbeiteten Kunststoffteile erhöht.
Stressabbau
Beim Spannungsarmglühen wird PEEK auf eine Temperatur unterhalb des kritischen Bereichs erwärmt, um Spannungen durch Kaltverformung, Scheren oder Brennschneiden abzubauen. Dies trägt zur Verbesserung der Dimensionsstabilität bei und verringert das Risiko von Rissen und Verformungen während der Bearbeitung.
Schmierstoffe
Durch die Einarbeitung von Schmiermitteln wie PTFE in PEEK kann der Reibungskoeffizient erheblich gesenkt werden, so dass es sich für Anwendungen eignet, die eine geringe Reibung und hohe Verschleißfestigkeit erfordern.
Füllstoffe und Verstärkungsstoffe
Die Zugabe von Füllstoffen wie Glas- oder Kohlenstofffasern verbessert die mechanischen und thermischen Eigenschaften von PEEK. Durch diese Modifikationen können Festigkeit, Steifigkeit, Verschleißfestigkeit und Wärmeleitfähigkeit verbessert und das Material für bestimmte Anwendungen maßgeschneidert werden.
Chemische Zusatzstoffe
Chemische Zusätze können die Beständigkeit von PEEK gegen UV-Strahlung, die Flammwidrigkeit und die chemische Beständigkeit verbessern und so die Lebensdauer des Materials in rauen Umgebungen verlängern.
Designüberlegungen für PEEK
Überlegungen zur Temperatur
Aufgrund der hohen Verarbeitungstemperaturen von PEEK ist eine präzise Temperaturkontrolle während des Formens und der Bearbeitung von entscheidender Bedeutung, um Verformungen zu vermeiden und die Maßhaltigkeit zu gewährleisten.
Wandstärken und Geometrien
Die Konstruktion von Teilen mit geeigneten Wandstärken und Geometrien gewährleistet die strukturelle Integrität und minimiert gleichzeitig den Materialverbrauch, senkt die Kosten und führt zu leichteren Teilen.
Abnutzung und Reibung
Durch die Verwendung von Oberflächenbeschichtungen und -strukturen sowie die Zugabe von Additiven können die Verschleißfestigkeit und die geringen Reibungseigenschaften von PEEK verbessert werden, die für Anwendungen mit gleitenden oder rotierenden Bewegungen unerlässlich sind.
Präzision und Formbeständigkeit
Teile, die mit engen Toleranzen entworfen werden, profitieren von der hervorragenden Dimensionsstabilität von PEEK. Die Kontrolle des Formgebungsprozesses und des Werkzeugdesigns gewährleistet hohe Präzision und Konsistenz.
Kriechwiderstand
Konstruktionsmerkmale wie Verrundungen, Radien oder Verstärkungsrippen können integriert werden, um die Kriechverformung zu verringern und die hohe Kriechbeständigkeit von PEEK voll auszunutzen.
Vergleich der Eigenschaften: PEEK-Versionen und andere Hochtemperaturpolymere
Das Verständnis der einzigartigen Eigenschaften von PEEK-Kunststoff im Vergleich zu anderen Hochtemperaturpolymeren ist wichtig, um fundierte Entscheidungen bei der Materialauswahl im Bauwesen zu treffen:
Temperaturtoleranz
PEEK kann kontinuierlich hohen Temperaturen von bis zu 250°C (482°F) ausgesetzt werden und ist damit vielen anderen Thermoplasten überlegen.
Mechanische Festigkeit
PEEK behält seine hohe Festigkeit und Steifigkeit auch bei hohen Temperaturen und übertrifft damit Polymere wie Nylon und PBT.
Chemische Beständigkeit
PEEK ist beständig gegen eine Vielzahl von Chemikalien, einschließlich Kfz-Flüssigkeiten und aggressiven Reinigungsmitteln, was es im Vergleich zu anderen Kunststoffen in rauen Umgebungen haltbarer macht.
Abnutzung und Reibung
Mit seinen geringen Verschleiß- und Reibungseigenschaften übertrifft PEEK-Kunststoff bei anspruchsvollen Anwendungen oft die Leistung von Fluorpolymeren.
Hydrolysebeständigkeit
PEEK ist resistent gegen Wasseraufnahme und -abbau, was ihm einen Vorteil gegenüber Polyamiden verschafft, die feuchtigkeitsempfindlich sein können.
Elektrische Eigenschaften
Das Polymer verfügt über hervorragende Isolationseigenschaften bei verschiedenen Temperaturen und Frequenzen und übertrifft damit viele andere Hochtemperaturkunststoffe.
Dimensionsstabilität
PEEK weist eine minimale thermische Ausdehnung und eine hohe Kriechfestigkeit auf, was bei Materialien wie PET ein Nachteil sein kann, wenn diese hohen thermischen Belastungen ausgesetzt sind.
Verarbeitungstechniken für PEEK
Spritzgießen
Spritzgießen ist ein beliebtes Verfahren zur Herstellung komplexer PEEK-Teile mit hoher Präzision. Zu den wichtigsten Überlegungen beim Spritzgießen von PEEK gehören:
- Schmelztemperatur: 350°C bis 400°C
- Temperatur der Form: 120°C bis 180°C
- Einspritzdruck: Hohe Drücke sind aufgrund der schlechten Fließeigenschaften von PEEK erforderlich
- Abkühlzeit: Längere Abkühlzeiten zur Gewährleistung einer ordnungsgemäßen Verfestigung
Tipps: Für mehr PEEK-Spritzgießen Fällen und anderen Details, klicken Sie bitte auf den Link.
Extrusion
Durch Extrusion werden kontinuierliche PEEK-Profile wie Rohre, Stäbe und Platten hergestellt. Wichtige Faktoren für die Extrusion sind unter anderem:
- Extrusionstemperatur: 180°C bis 250°C
- Würfel-Design: Muss die Eigenschaften von PEEK berücksichtigen, um Defekte zu reduzieren
- Kühlung: Kontrollierte Abkühlung zur Vermeidung von Spannungen und zur Gewährleistung der Maßhaltigkeit
3D-Druck
Der 3D-Druck bzw. die additive Fertigung eignet sich für die Herstellung komplizierter PEEK-Teile. Für den 3D-Druck von PEEK sind folgende Punkte zu beachten:
- Temperaturkontrolle: 360°C bis 400°C
- Plattform aufbauen: Beheizte Plattform zur Vermeidung von Verformungen
- Druckgeschwindigkeit: Langsamere Geschwindigkeiten und feinere Schichten für bessere Oberflächenqualität und Detailauflösung
- Umwelt: Kontrollierte Druckumgebung zur Minimierung von Temperaturschwankungen
Bearbeitung
PEEK kann mit herkömmlichen Werkzeugen bearbeitet werden, allerdings sind eine angemessene Kühlung und Schmierung erforderlich, um Überhitzung und Oberflächenfehler zu vermeiden.
Gießen
Das Gießen wird zur Herstellung hochwertiger PEEK-Platten und -Blöcke mit hervorragender optischer Klarheit verwendet. Bei diesem Verfahren wird flüssiges PEEK-Harz in Formen gegossen und ausgehärtet.
Schweißen
PEEK kann mit verschiedenen Techniken geschweißt werden, darunter Heißklingen-, Heißgas-, Ultraschall- oder Rotationsschweißen, was die Montage komplexer Strukturen ermöglicht.
Umwelt- und Gesundheitsaspekte von PEEK
Toxizität und Sicherheit
PEEK gilt allgemein als ungiftig und sicher für Lebensmittel und medizinische Anwendungen. In seiner festen Form ist es inert und gibt keine schädlichen Stoffe ab. Die bei der Herstellung verwendeten Monomere und Zusatzstoffe können jedoch eine sorgfältige Handhabung erfordern.
Recycling
PEEK kann durch Verfahren wie Pyrolyse und Depolymerisation recycelt werden. Bei diesen Verfahren wird PEEK-Abfall wieder in seine Monomerform umgewandelt, die dann zur Herstellung neuer PEEK-Produkte wiederverwendet werden kann.
Auswirkungen auf die Umwelt
PEEK ist zwar haltbar und langlebig, aber nicht biologisch abbaubar. Das Recycling von PEEK ist möglich, aber die Verfahren sind nicht so weit verbreitet wie bei anderen Kunststoffen. Um die Auswirkungen auf die Umwelt zu minimieren, ist es wichtig, PEEK wann immer möglich zu recyceln oder wiederzuverwenden.
Schlussfolgerung
Polyaryletheretherketon (PEEK) ist ein vielseitiger und hochleistungsfähiger technischer Kunststoff mit einer einzigartigen Kombination von Eigenschaften, darunter Hochtemperaturbeständigkeit, Chemikalienbeständigkeit und außergewöhnliche mechanische Festigkeit.
Seine Eignung für anspruchsvolle Anwendungen in verschiedenen Branchen macht es zu einem wertvollen Material für Designer und Hersteller.
Wenn Sie die Eigenschaften, Anwendungen, Verarbeitungsmethoden und Verbesserungen von PEEK-Kunststoff kennen, können Fachleute dieses Material effektiv zur Entwicklung innovativer Hochleistungsprodukte einsetzen.
Tipps: Erfahren Sie mehr über die anderen Kunststoffe
