Lavorazione CNC del rame: Selezione della lega, applicazioni e migliori pratiche

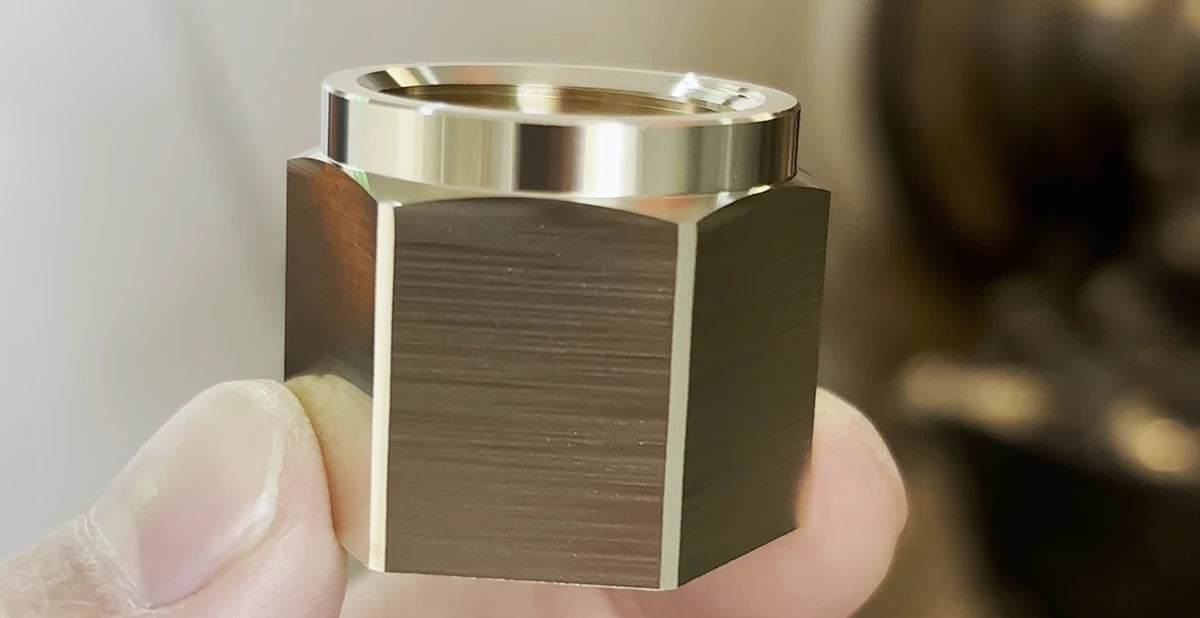

La lavorazione CNC del rame è essenziale per le industrie che lo richiedono in molteplici applicazioni, grazie alla sua superiore conduttività elettrica e alle sue capacità di conduzione del calore. Il materiale è resistente alla formazione di ruggine e presenta caratteristiche di lavorazione funzionali. Il rame presenta problemi durante la produzione a causa della sua natura morbida, che lo rende più tenero della maggior parte delle sostanze metalliche.

Suggerimenti: Per saperne di più plastica di rame per progettisti di prodotti.

Le applicazioni CNC richiedono una selezione appropriata delle leghe di rame, poiché i vari gradi differiscono per le prestazioni di resistenza e i limiti di lavorabilità e capacità di utilizzo. Il documento valuta i materiali di rame utilizzati nella lavorazione CNC, i loro usi industriali, gli ostacoli alla lavorazione e i requisiti di selezione dei materiali. La discussione include valutazioni dell'accuratezza dimensionale del rame e confronti tra metalli.

Le migliori leghe di rame per la lavorazione CNC

La lavorazione CNC si basa molto sul rame perché questo materiale offre un'eccezionale conduttività, capacità termica e resistenza alla corrosione. Di seguito sono riportati alcuni materiali in rame, le loro proprietà, applicazioni, difficoltà e criteri di selezione.

Rame puro (C110, C101, C102)

Il rame puro contenente i gradi C110, C101 e C102 è uno dei migliori materiali per la conduzione elettrica e termica.

La sostanza offre una robusta protezione anticorrosione, che la rende utilizzabile in diverse applicazioni industriali. Grazie alla sua duttilità, il materiale può essere facilmente modellato in diverse forme. Tuttavia, le sue proprietà meccaniche sono inferiori a quelle di diversi materiali metallici, riducendo la sua capacità di resistere in ambienti difficili. La resistenza alla trazione del rame puro (210-310 MPa) è inferiore a quella dell'ottone (340-580 MPa) e del bronzo (350-690 MPa), limitandone l'uso in applicazioni strutturali.

CNC machining of copper parts such as electrical connectors, bus bars, heat exchangers, and electrode holders benefits from the use of pure copper. Energetic transition demands in these structural elements make copper’s excellent conductivity a most advantageous feature. Among its properties is resistant behavior against corrosion, which enables extended operational life, mainly when used in wet or chemical conditions. Machine operators must tackle several issues when they process pure copper. Pure copper is an extremely soft material, typically exhibiting a yield strength as low as 69 to 330 MPa depending on its temper ^[1]. Because of this high ductility and low yield point, the metal tends to tear rather than shear cleanly during cutting. This adhesive behavior develops severe burrs that result in dimensional problems and force manufacturers to execute extra finishing stages.Chip removal from copper becomes complicated because its ductile nature produces thin, elongated chips that jam cutting devices.

La lavorabilità del rame puro richiede ai produttori una selezione precisa degli utensili da taglio e delle impostazioni dei parametri di lavorazione. La lavorazione del rame puro richiede utensili da taglio in acciaio ad alta velocità o in metallo duro con bordi affilati per evitare l'usura degli utensili e fornire una migliore finitura superficiale. L'applicazione corretta del refrigerante svolge due ruoli chiave per ridurre al minimo l'accumulo di calore ed evitare l'incollamento del materiale. La conducibilità elettrica e le proprietà di conduzione del calore del rame puro rimangono la scelta migliore per questi requisiti. Le aziende che operano nei settori dell'elettronica, della distribuzione di energia e della gestione termica utilizzano elementi in rame puro per ottimizzare l'efficienza operativa.

Ottone (C260, C360, C464)

Tutti i gradi di ottone, compresi C260, C360 e C464, offrono un'eccezionale lavorabilità CNC e prestazioni di resistenza sufficienti. Il materiale dimostra una forte resistenza alla corrosione, che lo rende accettabile per diversi scopi industriali. La conducibilità elettrica dell'ottone è inferiore a quella del rame puro. L'incorporazione dello zinco rafforza l'ottone fino a fargli superare i metalli meno resistenti in termini di resistenza strutturale. L'ottone possiede proprietà interessanti che lo rendono ideale per la fabbricazione di componenti che richiedono buone capacità di lavorazione e resistenza alla corrosione.

Producing valve components, gears, fittings, and fasteners is possible with CNC machining using brass as raw material. Precision machining processes work extremely smoothly with brass due to its free-cutting characteristics. In fact, the free-machining brass known as C360 serves as the global industrial benchmark against which all other copper alloys are evaluated, possessing a standard machinability rating of 100% ^[2]. This exceptional rating enables rapid tool processing at high feeds and speeds while requiring very small amounts of tool wear. The resistance to corrosion in wet environments and chemical contact makes brass ideal for fittings and fasteners applications. Zinc leaching eventually weakens materials when exposed to very corrosive environments.

I produttori che vogliono lavorare l'ottone devono fare le scelte giuste per quanto riguarda gli utensili di produzione e i parametri operativi. I costruttori di utensili dovrebbero utilizzare strumenti per il taglio del metallo duro, perché bloccano il processo di indurimento del lavoro che causa difficoltà di lavorazione. L'uso corretto del refrigerante controlla l'accumulo di calore e garantisce una maggiore durata degli utensili. L'ottone continua a essere una delle scelte principali per i componenti ingegneristici che devono combinare prestazioni meccaniche con resistenza alla corrosione ed elevata lavorabilità. L'industria idraulica e automobilistica, così come l'industria aerospaziale, dipendono dai componenti in ottone per le loro eccellenti prestazioni e capacità di resistenza.

Bronzo (C932, C954, C863)

La gamma di materiali in bronzo, che comprende C932, C954 e C863, offre un'eccellente resistenza all'usura, proprietà forti e protezione dalla corrosione. Il materiale è in grado di resistere a impieghi impegnativi che richiedono carichi pesanti e attrito. La capacità di trasferimento del calore del bronzo rientra nella sua gamma, ma comporta un'efficienza complessiva inferiore rispetto al rame puro. L'introduzione di elementi specifici nel bronzo, tra cui lo stagno e l'alluminio o il manganese, rafforza il materiale per offrire una maggiore resistenza all'usura rispetto a quasi tutte le altre leghe di rame.

La produzione di boccole, cuscinetti, componenti di pompe e hardware marino mediante lavorazione CNC dipende dal bronzo come materiale primario. Il materiale richiede un'elevata resistenza e un'ottima resistenza all'attrito, il che rende il bronzo una scelta eccellente. Il funzionamento continuo e la pressione meccanica di cuscinetti e boccole sono supportati dal bronzo grazie alla sua elevata resistenza all'usura. I prodotti di ferramenta marina, tra cui eliche e raccordi, utilizzano il bronzo per la sua eccezionale resistenza alla corrosione dell'acqua salata. A causa del suo livello di durezza, il bronzo è difficile da lavorare. Una corretta affilatura degli utensili e una velocità di lavorazione controllata aiutano a ridurre al minimo l'usura degli utensili durante la procedura.

I metodi di raffreddamento e i sistemi di lubrificazione migliorano l'efficienza della macchina riducendo la generazione di calore in eccesso. Gli utensili o i rivestimenti in carburo sono necessari per preservare la precisione di lavorazione e la durata degli utensili. L'evacuazione efficace dei trucioli rimane fondamentale, perché il bronzo produce trucioli fini difficili da rimuovere che rischiano di danneggiare gli utensili. Nonostante le sue complessità di lavorazione, il bronzo viene scelto per le applicazioni che richiedono resistenza all'usura e ai carichi pesanti. I componenti in bronzo sono fondamentali nei prodotti dei settori della produzione aerospaziale, delle attrezzature navali e dei macchinari pesanti, perché garantiscono una durata sostenuta da un'estesa vita operativa.

Rame Tellurio (C14500)

The addition of tellurium to C14500 produces an alloy that maintains an excellent electrical conductivity of approximately 85% IACS. Simultaneously, this alloying process dramatically improves the material’s machinability rating to 85%, far exceeding that of pure copper ^[3]. Implementing this tellurium microstructure helps generate short, brittle chips that minimize tool wear and simplify high-speed material processing. This material demonstrates resistance to corrosion; therefore, it functions optimally in multiple operational environments. The material selection rank of C14500 primarily depends on its low conductivity variation from pure copper and refined machining characteristics.

L'industria dei contatti elettrici, il settore dei dispositivi di commutazione e le tecnologie di saldatura utilizzano ampiamente il rame tellurico ottenuto mediante lavorazione CNC. Le applicazioni che necessitano di un'elevata conduttività traggono vantaggio dal rame tellurico, perché fornisce un'eccellente conduttività e presenta caratteristiche di lavorabilità migliorate. Le prestazioni aumentano grazie alla scelta di utensili appropriati, che consentono operazioni ad alta velocità con un ridotto deterioramento degli utensili. Questo materiale è perfetto per le applicazioni elettriche e industriali, in quanto soddisfa il duplice requisito di alta conduttività e facilità di lavorazione.

Rame berillio (C17200, C17500)

Beryllium copper, particularly grades like C17200, is an exceptional choice for industrial use. When fully age-hardened, this alloy can achieve remarkable tensile strengths exceeding 1,380 MPa (200,000 psi), making it the strongest of all commercial copper-based alloys ^[4]. Furthermore, the material demonstrates strong corrosion resistance and outstanding fatigue strength, allowing it to be used reliably in the most demanding conditions. Il rame berillio conserva circa 20-25% della conduttività elettrica del rame puro (IACS 22% contro 100% del C101), rendendolo adatto ad applicazioni specializzate. Il mantenimento della resistenza alle sollecitazioni rende il rame berillio una scelta ottimale per le applicazioni di componenti ad alte prestazioni.

Aerospace parts manufacturing depends on beryllium copper for high-precision connectors, non-sparking tools, and springs requiring CNC machining. As they undergo multiple stress cycles in aerospace applications, these connectors need an ideal material, and beryllium copper fulfills this need. Beryllium copper offers non-sparking tools the advantage of impact resistance since it prevents sparking, which provides safety in explosive settings. The application of this material enables the production of elastic and reliable springs that perform well under demanding loads. The dry machining process of beryllium copper creates potentially harmful dust, which makes the operation complex and difficult to manage.

Il funzionamento sicuro dei macchinari dipende da sistemi di ventilazione e misure di protezione adeguati. L'aspettativa di vita degli utensili aumenta con l'applicazione di attrezzature rivestite insieme alla gestione del refrigerante, che riduce la contaminazione della polvere nell'aria. La posizione del materiale del rame berillio persiste nelle applicazioni che richiedono una resistenza eccezionale insieme a moderate capacità di conduzione. I produttori dei settori aerospaziale, petrolifero, del gas e dell'elettronica si affidano al rame berillio per le sue prestazioni di lunga durata, le capacità di sicurezza e le proprietà di resistenza.

Confronto tra i materiali in rame

I vari materiali di rame presentano livelli unici di forza e conduttanza, proprietà di lavorazione e resistenza alla corrosione, che consentono loro di servire applicazioni diverse. Il rame naturale offre eccellenti proprietà conduttive, deboli caratteristiche di resistenza e complesse capacità di lavorazione. Le applicazioni principali di questo materiale includono l'uso termico ed elettrico. Le prestazioni dell'ottone comprendono una resistenza sufficiente, una conduttività media e una lavorabilità eccezionale. Il materiale funziona perfettamente per creare raccordi precisi, valvole e altri componenti con specifiche simili. Le proprietà meccaniche del bronzo superano quelle dell'ottone e del rame puro, perché dimostrano una migliore resistenza, un'eccellente protezione dalla corrosione e una lavorabilità media. Questo materiale trova ampia applicazione nella ferramenta marina e nei cuscinetti delle pompe, perché dimostra un'eccellente durata per l'uso con attrito e in condizioni ambientali difficili.

L'incorporazione del tellurio nel rame produce caratteristiche di lavorabilità migliorate con proprietà conduttive e anticorrosione superiori. Questo materiale è ampiamente utilizzato nei componenti elettrici perché consente di eseguire semplici operazioni di lavorazione senza perdere le capacità operative. Il rame al berillio si distingue per la sua forza superiore e l'eccezionale resistenza ai danni da fatica. Sebbene le sue prestazioni elettriche siano leggermente inferiori a quelle del rame 100%, soddisfa efficacemente i requisiti delle applicazioni elettroniche. Questo materiale è presente negli elementi aerospaziali, nei dispositivi antiscintilla e nelle molle di precisione. Ogni materiale di rame è essenziale durante le operazioni di produzione per fornire le proprietà specifiche richieste dalle varie applicazioni industriali.

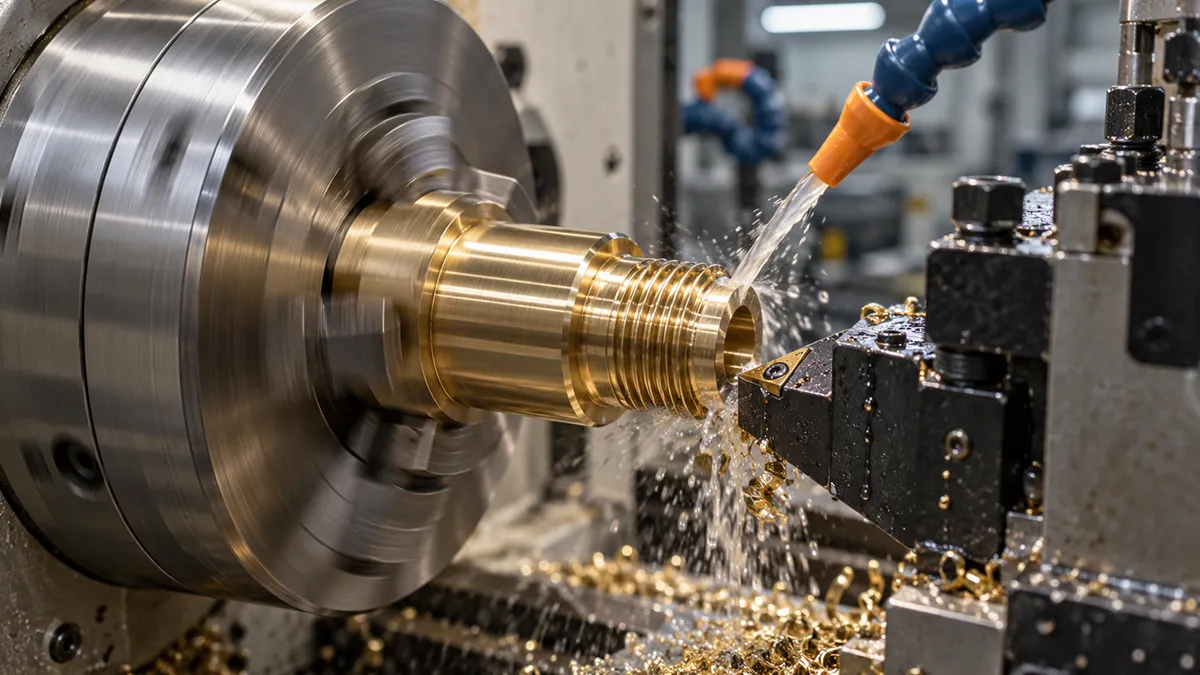

Flusso del processo di lavorazione CNC per materiali in rame

L'utilizzo della tecnologia di lavorazione CNC per lavorare i materiali in rame richiede una serie di passaggi organizzati per mantenere precisione e velocità operativa. La prima fase prevede la scelta dei materiali tra i tipi di rame disponibili, in base alle loro proprietà di resistenza, conduttività e capacità anticorrosione. Una volta selezionato il pezzo grezzo di rame, questo viene posizionato all'interno della macchina CNC per ottenere stabilità durante la lavorazione. La scelta degli utensili appropriati rimane fondamentale, perché esistono utensili in carburo o rivestiti di diamante per resistere all'usura e migliorare la durata dell'utensile.

The process includes milling e turning for shaping and precise drilling, threading, and tapping through coated tools for decreased friction. The addition of adequate coolant is mandatory throughout the operations to stop equipment overheating and minimize tool degradation so the cuts stay smooth and precise. Finishing operation and deburring remove unwanted material from the component while creating a polished final surface appearance. Total product inspections verify that each requirement meets specifications, leading to proper functionality.

Confronto delle prestazioni: Rame e altri metalli nella lavorazione CNC

L'eccellente conduttanza elettrica e termica del rame lo rende il materiale ottimale per condurre operazioni di trasferimento di energia. Il materiale presenta una durezza inferiore a quella del CNC e dell'acciaio inossidabile, quindi non può sopportare carichi pesanti. Il rame richiede un'accurata selezione degli utensili per evitare l'usura, poiché la sua lavorabilità si colloca tra livelli medi ed elevati. La lavorabilità CNC del rame è migliore di quella dell'acciaio CNC perché il materiale in acciaio comprende varianti a basso, medio e alto tenore di carbonio con caratteristiche più sostanziali. Il rame mantiene livelli di conduttività migliori rispetto all'acciaio, perché quest'ultimo non è in grado di fornire gli stessi livelli di prestazioni elettriche o termiche che lo rendono prezioso.

L'alluminio altamente conduttivo è un materiale competitivo, attento al peso, per la sua combinazione di leggerezza ed eccezionale lavorabilità rispetto all'uso del rame in diverse applicazioni. La conduttività è una qualità superiore del rame rispetto all'alluminio, che rimane essenziale per i requisiti di progettazione dei componenti elettrici. La resistenza alla corrosione e la durata dell'acciaio inox 304 e 201 superano il rame, ma questo materiale presenta grandi difficoltà di lavorazione a causa della sua tenacità.

L'ottone trova il suo vantaggio nella combinazione di eccellente lavorabilità, resistenza e moderate proprietà elettriche, che ne favoriscono l'uso nella produzione di valvole e raccordi. La scelta del metallo dipende dai requisiti dell'applicazione, perché ognuno offre vantaggi diversi.

Tolleranze di lavorazione per il profilo di rame

The dimensions that machining operations yield to copper profiles depend on how the material will be employed and the accuracy standards required. Standard machining requirements can be adequately met through general tolleranze from ±0.05 mm to ±0.1 mm. Precision components must have tolerance ranges between ±0.01 mm and ±0.02 mm since such tight accuracy standards need advanced CNC setups, high-quality cutting tools, and optimized machining parameters. Dimensional precision, tool lifespan, and surface quality depend heavily on selecting proper tools and properly calibrating machines.

L'espansione del rame durante il riscaldamento supera quella dell'acciaio, quindi l'espansione termica deve essere presa in considerazione durante i processi di lavorazione del rame. I produttori possono gestire le variazioni di temperatura nelle applicazioni pertinenti attraverso un'adeguata regolazione delle tolleranze di lavorazione. I pezzi di rame lucidati possono ottenere una qualità di finitura superficiale che raggiunge valori Ra di 0,2-0,4 µm. Una finitura liscia nei pezzi di rame richiede velocità di taglio ottimali e un uso corretto del refrigerante, seguiti da processi di lucidatura o finitura elettrochimica. Nelle applicazioni ad alte prestazioni, questi fattori dimensionali e estetici consentono di raggiungere criteri di prestazione rigorosi.

Conclusione

I materiali in rame sono vantaggiosi nella lavorazione CNC perché funzionano al meglio per le applicazioni con prestazioni ottimali di conducibilità elettrica e termica. La selezione delle leghe di rame adatte alle diverse applicazioni si basa sulla combinazione di requisiti operativi che riguardano la durata della lavorazione, la forza e la resistenza alla corrosione. Il rame offre agli utilizzatori di CNC un'eccezionale conducibilità elettrica e una facile lavorabilità; tuttavia, gli utilizzatori devono utilizzare utensili accurati e misure di raffreddamento adeguate. La conoscenza delle specifiche di tolleranza e delle caratteristiche prestazionali consente di migliorare in modo ottimale i processi CNC per i pezzi a base di rame.

Suggerimenti: Per saperne di più sugli altri processi di lavorazione dei metalli

Riferimento

[1] ASTM International. (2020). ASTM B187/B187M-20 Standard Specification for Copper, Bus Bar, Rod, and Shapes and General Purpose Rod, Bar, and Shapes. https://doi.org/10.1520/B0187_B0187M-20

[2] Schultheiss, F., Johansson, D., Bushlya, V., & Ståhl, J. E. (2020). Machinability evaluation of low-lead brass alloys. Procedia Manufacturing, 38, 1723-1730. https://doi.org/10.1016/j.promfg.2020.01.102

[3] ASTM International. (2020). ASTM B301/B301M-13(2020) Standard Specification for Free-Machining Copper Rod, Bar, and Shapes. https://doi.org/10.1520/B0301_B0301M-13R20

[4] ASTM International. (2018). ASTM B196/B196M-18 Standard Specification for Copper-Beryllium Alloy Rod and Bar. https://doi.org/10.1520/B0196_B0196M-18
