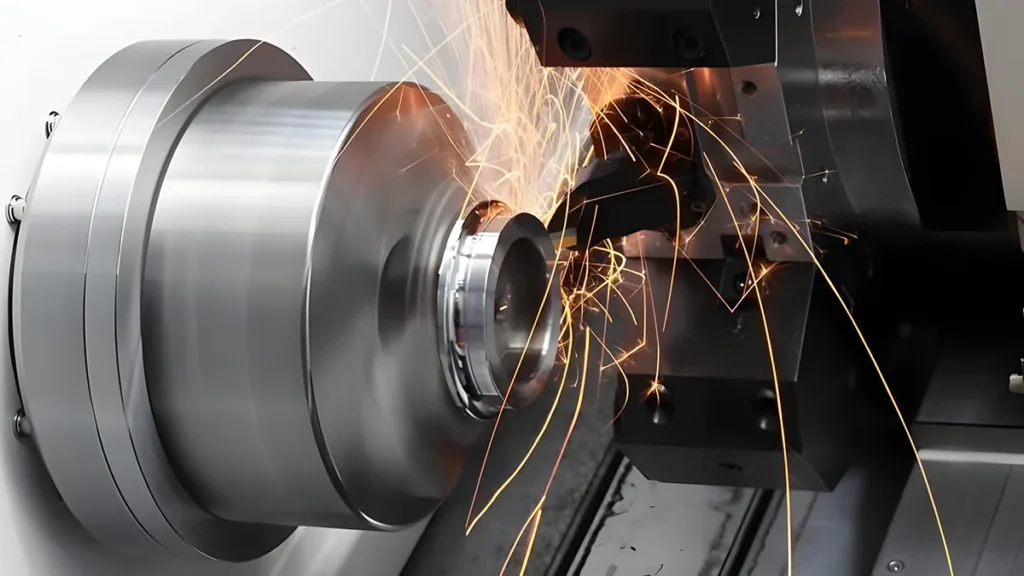

El torneado CNC es un proceso de fabricación muy popular en la fabricación de precisión moderna. Para aclarar, CNC es un acrónimo de Control Numérico por Ordenador, el uso de máquinas controladas por ordenador. En la práctica, el torneado CNC consiste en utilizar una herramienta de corte para eliminar material de una pieza giratoria y producir piezas redondas o cilíndricas de gran precisión y repetibilidad.
The automotive, aerospace, electronics, medical equipment, oil and gas, and industrial machinery sectors are among the most popular applications for the CNC turning process. Manufacturers prefer CNC turning for its high dimensional accuracy, speed of manufacturing, and consistency of quality in high volume production. Whether it’s a basic shaft and bushing or a more intricate threaded part, utilizing professional custom CNC turning services ensures these parts are manufactured efficiently and with high precision.
¿Cuáles son los fundamentos del torneado CNC?
El principio subyacente del proceso de torneado CNC es la eliminación de material mediante un movimiento de rotación. Las operaciones de torneado son diferentes de las de fresado porque la pieza gira en lugar de la herramienta de corte. La herramienta de corte se mantiene fija mientras se guía a lo largo de ejes controlados para cortar el componente.
El eje X y el eje Z son los dos ejes principales de un torno CNC. El eje “X” sirve para controlar la profundidad de corte y el eje “Z” sirve para el movimiento longitudinal a lo largo de la pieza a cortar. Algunos tornos avanzados tienen ejes adicionales para geometrías más complicadas y funciones multitarea añadidas.
La programación desempeña un papel importante en el torneado CNC. Los programas CAD y CAM ayudan a los operarios a desarrollar modelos digitales y a producir las instrucciones para las máquinas (código G). Estas instrucciones se utilizan para ajustar la velocidad del husillo, el avance, la profundidad de corte y el movimiento de las herramientas en la máquina.
¿Cuáles son las etapas del torneado CNC?
Selección de materiales
The first step of a CNC turning process is to choose the right material to use for the application. Common materials are: aluminum, stainless steel, carbon steel, brass, titanium, copper and engineering plastics. The selection of materials will depend on their strength, resistance to corrosion, machinability, and thermal properties.
El aluminio es un material muy utilizado por su ligereza y bajo coste de mecanizado. El acero inoxidable tiene una gran resistencia a la corrosión y es muy duradero, y el titanio tiene una elevada relación resistencia-peso, lo que lo hace adecuado para su uso en las industrias aeroespacial y médica.
Preparación de la pieza
Una vez seleccionados los materiales, la materia prima se cortará en una longitud adecuada para el mecanizado. La pieza se fija firmemente en el mandril o pinza del torno CNC. La clave para evitar vibraciones y errores dimensionales durante el mecanizado es una sujeción adecuada.
Otras consideraciones importantes son el equilibrado y la alineación. Los errores de alineación pueden provocar un mal acabado superficial, un desgaste excesivo de la herramienta o errores dimensionales.
Configuración de herramientas
Before starting the machine, cutting tools are set into the machine turret. Many different tools can be used on various operations like facing, rough turning, finishing, threading, drilling, and grooving.
La elección del material de la herramienta también es de gran importancia. Las herramientas de carburo son muy utilizadas porque son extremadamente duras y resistentes al desgaste. Las herramientas revestidas también mejoran la eficacia del corte al minimizar la fricción y la generación de calor.
Programación CNC
El programa CNC dicta el proceso de mecanizado y los parámetros de funcionamiento. La trayectoria de la herramienta, la velocidad del husillo, el avance, la profundidad de corte y el refrigerante los decide el programador en función del tipo de material y la geometría de la pieza.
Las simulaciones utilizan software para comprobar el programa antes de que comience la producción. Esto puede ayudar a evitar colisiones o errores de mecanizado y minimizar el desperdicio de materiales.
Operación de mecanizado
En el proceso de mecanizado, el husillo se utiliza para hacer girar la pieza y la herramienta de corte corta el material metálico capa tras capa. Las operaciones de desbaste eliminan grandes cantidades de material en poco tiempo, y las operaciones de acabado dan a la pieza la forma y el acabado superficial correctos.
Los sistemas de refrigeración suelen utilizarse para reducir el calor y lubricar la zona de corte. Una refrigeración correcta prolonga la vida útil de la herramienta y evita cualquier deformación térmica de la pieza.
Inspección y control de calidad
All machined parts are then inspected. Measurements like micrometers, calipers, coordinate measuring machine and surface roughness testers ensure that the part conforms to the design requirements.
En el torneado CNC, el control de calidad desempeña un papel fundamental en la fabricación, ya que hay muchas piezas implicadas en aplicaciones críticas que podrían provocar un fallo del sistema.
¿Cuáles son los tipos de operaciones de torneado CNC?
Giro recto
Straight turning is one of the simplest and most common CNC turning processes. During this operation, the tool is fed parallel to the axis of the work to remove material from the work uniformly in diameter. The typical applications for the operation are in the manufacture of cylindrical shafts, rods, pins, and spacers.
El torneado recto puede realizarse como un proceso de desbaste o de acabado. El torneado en bruto es un método para eliminar grandes cantidades de material rápidamente para producir la forma básica de la pieza. Utilice cortes más finos y avances más lentos para obtener dimensiones precisas y acabados superficiales suaves durante el acabado. El torneado recto tiene una gran precisión, por lo que es adecuado para piezas de gran precisión y diámetro uniforme.
Operación Facing
El refrentado se realiza para obtener un extremo de la pieza nivelado y liso. La herramienta de corte se alimenta perpendicular al eje de rotación y la pieza se hace girar en el mandril. El primer mecanizado suele ser el refrentado, y se utiliza para crear una superficie de referencia limpia y precisa para las operaciones de mecanizado posteriores.
El uso de esta operación es significativo para la producción de piezas con extremos perfectamente planos que se utilizan para el ensamblaje o el sellado. El refrentado de precisión crea la estabilidad dimensional y garantiza la correcta alineación de los sistemas mecánicos.
Torneado cónico
El proceso de torneado cónico crea un cambio gradual de diámetro en la longitud del producto, formando un cono. Es especialmente importante para los ejes cónicos, portaherramientas, accesorios de tubería y husillos de máquinas.
El torneado cónico se realiza en un torno CNC moviendo la herramienta en ángulo. La programación CNC se utiliza para controlar cuidadosamente el ángulo y la longitud del cono para mantener la precisión dimensional.
Para el torneado cónico, debe haber un movimiento sincronizado entre la herramienta y el husillo. Una desalineación podría provocar una geometría cónica o un acabado superficial deficientes. Los conos de alta precisión pueden fabricarse con un sistema CNC avanzado para aplicaciones industriales exigentes.
Torneado de contornos
El torneado de contornos es un método utilizado para producir perfiles curvos o irregulares en una pieza giratoria. Es un tipo de torneado que requiere que la herramienta realice movimientos más intrincados, programados por el CNC.
Se aplica con frecuencia en los campos de la industria aeroespacial y automovilística, así como en la fabricación médica, donde a menudo las piezas deben tener bordes curvos y formas complejas. Algunos ejemplos: componentes de turbinas, carcasas de precisión e implantes ortopédicos.
Corte de hilo
El roscado es un proceso de torneado para hacer ranuras helicoidales en una superficie cilíndrica. Las roscas pueden ser exteriores, como las de los tornillos, o interiores, como las de los racores y las tuercas.
Metric, unified, trapezoidal, pipe threads are just some of the many forms of threads that can be created with a CNC turning machine. The machine can match spindle rotation speeds to tool movement, ensuring accurate thread pitch and depth.
El control de los parámetros de corte es muy importante a la hora de hacer roscas, ya que éstas deben tener unas tolerancias dimensionales muy ajustadas. La calidad de la rosca es importante para el montaje, las fugas o los fallos mecánicos.
Operación de ranurado
Grooving is a process of making narrow channels or recesses in the surface of the workpiece. Grooves can be either outside or inside, depending on the design of the component. It is used extensively for the manufacture of retaining ring seats, O-ring grooves, snap ring grooves, and decorative features..
Durante el ranurado, es especialmente crítico prestar atención al control de las virutas debido a la capacidad de acumular virutas y sobrecalentarse en el área de corte confinada. Las condiciones de corte estables se garantizan aplicando correctamente el refrigerante y optimizando la velocidad de corte.
Las aplicaciones que requieren que las juntas o los elementos de retención se ajusten firmemente a las dimensiones de la ranura requieren un ranurado de precisión.
Operación de perforación
El mandrinado se utiliza para agrandar y afinar orificios con mayor precisión que el taladrado. Se trata de una operación en la que una herramienta de corte de un solo punto elimina material del diámetro interior de la pieza.
El mandrinado aumenta la precisión, la concentricidad y el acabado superficial de los orificios. Se emplea ampliamente en la producción de cilindros de motor, alojamientos de rodamientos, piezas hidráulicas y piezas mecánicas de alta precisión.
Las barras de mandrinar largas pueden desviarse bajo las fuerzas de corte, por lo que se requieren herramientas estables y una alineación precisa para el mandrinado interior. Una desviación excesiva puede dar lugar a orificios cónicos o demasiado grandes.
Con la precisión del mandrinado CNC, se pueden conseguir tolerancias tan ajustadas como sea necesario y son adecuadas para aplicaciones críticas de ingeniería.
Operación de perforación
Aunque la operación principal de los centros de torneado CNC es el conformado cilíndrico, muchos de ellos también taladran. La broca se introduce en la pieza giratoria para formar orificios en el centro.
CNC drilling processes are frequently combined with turning processes to minimize setup times and enhance production efficiency. Today, you can center drill, deep-hole drill, and multi-diameter hole machine in one setup on the modern turning center.
Durante la perforación, en particular, el suministro de refrigerante es fundamental, ya que es necesario eliminar eficazmente las virutas de los orificios profundos. Si esto no ocurre, la perforadora puede resultar dañada o repercutir en la calidad del agujero.
Equipos de torneado CNC
People carry out CNC turning with special machinery equipment that has the precision material removal function. Tornos CNC are the most frequent machine used, as they are machines that perform rotational cutting automatically.
Los centros de torneado son más sofisticados que los tornos CNC tradicionales, que facilitan una serie de herramientas y funciones de mecanizado adicionales. Normalmente, estas máquinas también están equipadas con cambiadores automáticos de herramientas, sistemas de herramientas motorizadas y subhusillos que mejoran la productividad.
Otro tipo clave es el torno CNC de tipo suizo. Estas máquinas se utilizan para fabricar piezas pequeñas de alta precisión y con gran exactitud dimensional. Son habituales en la industria de dispositivos médicos y en la industria electrónica.
Los tornos verticales son adecuados para tornear piezas grandes y pesadas. La pieza no gira horizontalmente, sino verticalmente, lo que contribuye a mantener la estabilidad de los artículos de gran tamaño.
Parámetros de corte en el torneado CNC
La calidad y la productividad del proceso de torneado se ven muy afectadas por los parámetros de corte. Los principales parámetros son la velocidad del husillo, el avance y la profundidad de corte. La velocidad del husillo determina la velocidad a la que gira la pieza (medida en RPM o pies de superficie por minuto). Las velocidades de corte más altas generalmente producen un mejor acabado superficial, pero con un aumento en la generación de calor y el desgaste de la herramienta.
El avance es la velocidad de avance de la herramienta de corte contra la pieza. Un avance demasiado rápido puede producir superficies rugosas, y un avance demasiado lento puede disminuir la productividad. La profundidad de corte es la cantidad de material que se elimina por corte. Las operaciones de desbaste tienen una profundidad de corte mayor para eliminar material a mayor velocidad, y también una profundidad de corte menor para obtener precisión y suavidad durante las operaciones de acabado.
Estos parámetros deben controlarse adecuadamente para garantizar un rendimiento eficaz del mecanizado.
Importancia de las herramientas en el torneado CNC
Las herramientas de corte modernas están diseñadas para ser duraderas, resistir el calor y tener un alto grado de precisión en el corte. Las plaquitas de metal duro se utilizan habitualmente porque resisten altas temperaturas y mantienen los filos de corte afilados. Las herramientas de cerámica y nitruro de boro cúbico se utilizan para mecanizar materiales endurecidos.
La geometría de la herramienta también influye en el rendimiento del mecanizado. Una configuración con ángulos de desprendimiento, radios de morro y rompevirutas correctos facilitará la evacuación de la viruta y minimizará las fuerzas de corte.
En un taller de torneado CNC automatizado, un sistema de control del desgaste de las herramientas se está convirtiendo en una solución cada vez más habitual. Estos sistemas permiten identificar las herramientas desgastadas en cuanto merman la calidad del producto.
Retos del torneado CNC
Aunque el torneado CNC tiene sus ventajas, también hay que tener en cuenta una serie de retos. Uno de los problemas más frecuentes es el desgaste de la herramienta, sobre todo cuando se cortan materiales duros y se utilizan condiciones de corte agresivas.
The immense friction and material deformation during cutting generate severe heat, which directly impacts dimensional accuracy. For instance, when turning hard aerospace materials like Titanium (Ti-6Al-4V), localized temperatures at the cutting edge can rapidly exceed 800°C to 1000°C [1]. Such extreme thermal effects must be strictly controlled through optimized cutting parameters and advanced high-pressure coolant systems to prevent rapid tool wear and workpiece distortion.
El control de la viruta también es una cuestión crítica. Las virutas largas o enredadas pueden atascarse en la máquina o causar daños a la pieza que se está cortando o a la herramienta. Esto a veces se soluciona utilizando rompevirutas especializados y sistemas de refrigeración.
Las vibraciones de la máquina son indeseables, ya que degradan la superficie y la vida útil de la herramienta. Reduzca el problema de las vibraciones aumentando la rigidez de la máquina y cambiando las condiciones de corte.
Comprensión del torneado y mecanizado CNC
¿Cuál es la relación entre el torneado CNC y el mecanizado?
The concepts of CNC turning and machining are closely related to each other. Machining is a general term for material removal processes that can be used to produce parts of various shapes, and CNC turning is one of the main processes within broader custom CNC machining solutions used to manufacture mostly cylindrical parts.
Fresado, taladrado, rectificado, mecanizado por descarga eléctrica y torneado son algunos de los métodos utilizados en el mecanizado. Los distintos procesos tienen funciones diferentes, según la geometría y la función del componente.
Dado que muchos componentes industriales son rotacionalmente simétricos, la aplicación del torneado CNC desempeña un papel fundamental en el mecanizado. Los procesos de torneado se utilizan para fabricar ejes, pasadores, acoplamientos, válvulas y casquillos.
El CNC ha revolucionado el mundo del mecanizado convencional. Hoy en día, los sistemas CNC se utilizan para aumentar la eficacia de los procesos de fabricación, minimizar la intervención humana y automatizar el movimiento de las herramientas. De este modo, los fabricantes pueden fabricar piezas complejas de forma más rápida y uniforme.
Integración de torneado y fresado
Hoy en día, muchos centros de torneado CNC (Control Numérico Computarizado) están diseñados para realizar operaciones de torneado y fresado en la misma máquina. Estos sistemas multitarea pueden ejecutar varias tareas sin necesidad de transferir la pieza de una máquina a otra.
El torneado y fresado integrados significa que la pieza se fija en la misma posición durante las operaciones de torneado y fresado, lo que puede reducir el tiempo de preparación y mejorar la precisión dimensional. Esto también reduce los costes de fabricación y producción y aumenta la eficiencia de fabricación y producción.
Los sistemas de herramientas motorizadas permiten la rotación de las herramientas de corte para fresar, taladrar y roscar en el centro de torneado. Esto resulta especialmente útil para componentes complejos de los sectores aeroespacial y de automoción.
Automatización del mecanizado CNC
Uno de los avances más significativos en la tecnología de torneado y mecanizado CNC es la automatización. Los sistemas robotizados y los alimentadores automáticos de barras permiten que las máquinas funcionen sin necesidad de supervisión y control humanos.
Automation systems drastically enhance productivity by minimizing idle loading and unloading times. According to industry analyses, integrating robotic loading systems and automatic bar feeders can increase a CNC machine’s actual spindle utilization rate from a traditional 40%-50% to over 80% [2]. This shift not only maximizes throughput but also improves workplace safety by reducing direct operator contact with moving machine parts.
Las tecnologías de fabricación inteligente optimizan aún más el proceso de mecanizado CNC. Los sensores controlan el rendimiento de la máquina, el desgaste de las herramientas y los parámetros de corte en tiempo real. Estos datos permiten a los fabricantes prever las necesidades de mantenimiento y evitar tiempos de inactividad no deseados.
Torneado y mecanizado CNC de precisión
One of the hallmarks of CNC machining is precision. The tolerances of advanced turning machines can be as small as microns, which is appropriate for high-performance industries. For critical aerospace and medical applications, high-performance CNC turning can reliably achieve IT5 to IT6 tolerance grades under the ISO 286-1 standard, often holding dimensional accuracy within ±0.005 mm (5 microns) [3].
The dimensional accuracy is influenced by various factors such as machine rigidity, the quality of cutting tools, cutting parameters, and thermal stability. To ensure accuracy, consistency is essential when manufacturing by precision machining.
Un acabado superficial de calidad también es un factor crucial. Los acabados finos reducen la fricción, hacen que sea más agradable estéticamente y aumentan el rendimiento de los componentes. La optimización de las condiciones de corte y las operaciones de acabado pueden dar lugar a acabados extremadamente suaves en el torneado CNC.
¿Cuáles son las tendencias futuras del torneado CNC?
El futuro del torneado CNC está estrechamente ligado a los avances en automatización y fabricación digital. La IA y las tecnologías de aprendizaje automático se están adoptando cada vez más en el campo de los sistemas de mecanizado.
Los sistemas de mantenimiento predictivo detectan posibles problemas en las máquinas antes de que se produzcan interpretando los datos de la máquina. Esto reducirá los tiempos de inactividad y aumentará la fiabilidad de la producción.
También se están desarrollando sistemas de fabricación híbridos, que combinan la fabricación aditiva con el torneado CNC. Con este tipo de sistemas se fabrican piezas de forma próxima a la red mediante impresión 3D y posterior mecanizado de precisión. La sostenibilidad se perfila como un nuevo foco de atención. Para minimizar el impacto medioambiental, los fabricantes pretenden utilizar refrigerantes respetuosos con el medio ambiente, máquinas de bajo consumo energético y materiales reciclables.
La tecnología digital twin sigue revolucionando las operaciones de torneado CNC. Las simulaciones de máquinas virtuales ayudan a los fabricantes a optimizar los procesos de mecanizado antes de fabricar los productos.
Conclusión
La precisión, eficacia y versatilidad del torneado CNC lo convierten en una parte esencial de los procesos de fabricación modernos. Este proceso ayuda a los fabricantes a crear piezas cilíndricas de alta calidad para diversas aplicaciones, como la automoción, la industria aeroespacial, la medicina y la electrónica.
El proceso de torneado CNC se completa con múltiples procesos estrictamente controlados, que incluyen la selección del material, la escritura del programa, el torneado y la comprobación de la calidad. Los centros de torneado avanzados permiten realizar varias operaciones en una sola configuración, lo que aumenta la productividad y la precisión.
La automatización, las tecnologías de fabricación inteligentes y los sistemas de herramientas avanzados siguen impulsando la evolución del torneado y el mecanizado CNC. Estas innovaciones permiten a los fabricantes producir componentes de forma más rápida, precisa y eficiente.
Referencias
[1] Ezugwu, E. O., & Wang, Z. M. (1997). Titanium alloys and their machinability—a review. Journal of Materials Processing Technology, 68(3), 262-274. https://doi.org/10.1016/S0924-0136(96)00030-1
[2] International Federation of Robotics (IFR). (2023). World Robotics 2023 Report: Industrial Robots adapting to automated manufacturing. https://ifr.org/worldrobotics/
[3] International Organization for Standardization. (2010). ISO 286-1:2010 Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes — Part 1: Basis of tolerances, deviations and fits. https://www.iso.org/standard/42079.html
