보청기 플라스틱 부품의 구조 설계 및 글로벌 우수 보청기 디자인에 대한 이해

포춘 비즈니스 인사이트의 최신 데이터에 따르면 전 세계 보청기 시장은 계속해서 크게 성장하고 있습니다. 2024년 이 시장의 가치는 1조 5,397억 달러에 달했습니다. 또한, 통계에 따르면 2032년에는 시장이 1조 5,295억 8,800만 달러로 확대될 것으로 예상됩니다. ^[1].

이와 동시에, 공식 통계는 유럽 보청기 제조업체 협회 (EHIMA)에 따르면 2024년 전 세계 보청기 판매량은 약 2,269만 대를 기록할 것으로 예상됩니다. 이 수치는 2023년에 비해 41% 증가한 수치입니다.

관찰력이 뛰어난 독자라면 보청기가 지능적이고 소형화된 개인 맞춤형 디자인으로 진화하고 있다는 사실을 분명히 눈치챘을 것입니다. 사용자 관점에서 최신 기기는 점점 더 인공 지능, 블루투스 연결, 적응형 알고리즘을 통합하고 있습니다. 또한 보청기 제작에 사용되는 소재도 지속적으로 업그레이드되고 있습니다.

특히 플라스틱 부품은 매우 중요합니다. 제품의 미적 매력과 착용감을 직접적으로 결정짓기 때문입니다. 이 업계의 구매자와 판매자 모두에게 이러한 플라스틱 부품은 전체 비용에 큰 영향을 미칩니다.

보청기의 기본 기술 개요

보청기 작동 원리 소개

보청기의 핵심 작동은 소리 수집, 신호 변환, 증폭 처리, 소리 출력의 네 가지 주요 단계로 요약됩니다. 구체적으로, 하나 또는 두 개의 내장 마이크가 주변 소리를 수집합니다. 그런 다음 이러한 소리는 전기 신호로 변환되어 내부 사운드 프로세서로 전송됩니다.

이 처리 단계는 매우 중요합니다. 최신 디지털 보청기는 다음을 활용합니다. 디지털 신호 처리 (DSP) 기술을 사용합니다. 이 기술은 아날로그 전기 신호를 디지털 형식으로 변환합니다. 그 후 사용자의 특정 청력 손실에 따라 다양한 주파수에 목표 보정을 적용합니다. 예를 들어, 고주파수 감소를 동반한 노화성 난청의 경우 프로세서는 2000~8000Hz 사이의 증폭을 특별히 강화합니다. 한편 저주파 노이즈는 압축합니다. 이 과정을 통해 훨씬 더 선명한 오디오를 전달합니다.

마지막으로 증폭기가 처리된 신호를 증폭합니다. 수신기라고 하는 작은 스피커가 이를 다시 사용자의 외이도로 전달되는 가청 음파로 변환합니다.

보청기의 종류와 구조적 특징

현재 시중에 판매되는 보청기는 크게 네 가지 유형으로 분류됩니다. 실질적으로 각 유형은 고유한 특성과 적용 시나리오를 가지고 있습니다.

귓속형(BTE) 보청기 가장 일반적인 카테고리를 나타냅니다. 약 60%의 사용자가 선택합니다. 이 장치는 귀 뒤에 착용합니다. 사운드 튜브를 통해 맞춤형 이어몰드 또는 이어팁에 연결합니다. 일반적인 크기는 18~22밀리미터(외부 수신기 포함)입니다. 주파수 응답 범위는 약 100Hz ~ 8kHz입니다. 하이엔드 모델은 총 고조파 왜곡이 1% 미만입니다. 최대 출력 전력은 140dB SPL에 이릅니다. 이 장치는 광범위한 전력 스펙트럼을 제공합니다. 다양한 정도의 청력 손실을 수용합니다. 또한 최소한의 외이도 요구 사항을 부과합니다. 착용감이 비교적 높은 편입니다. 작동 및 조정이 간단합니다. 또한 배터리 지속 시간이 비교적 깁니다.

인더이어(ITE) 보청기 귀의 외이도 내에 부분적으로 또는 전체적으로 위치합니다. 크기에 따라 전체 콘차, 하프 콘차, 인더커널(ITC) 스타일로 세분화됩니다. 주파수 범위는 일반적으로 150Hz ~ 7.5kHz입니다. 총 고조파 왜곡은 1.5% 미만으로 유지됩니다. 전력 출력은 평균 120dB SPL입니다. 비교적 눈에 잘 띄지 않는 프로파일이 장점입니다. 또한 피나의 자연스러운 사운드 수집을 활용하면 더욱 자연스러운 오디오를 얻을 수 있습니다. 하지만 배터리 수명은 다소 제한적입니다.

RIC(수신기 인 커널) 보청기 은 최근 몇 년 동안 빠르게 발전해 왔습니다. 핵심 기능은 외이도 내부에 별도의 수신기를 배치하는 것입니다. 이 구성 요소는 얇은 와이어를 통해 귀 뒤의 본체와 연결됩니다. 일반적으로 10~15mm 크기로 더 컴팩트하게 디자인되었습니다. 주파수 범위는 더 넓어져 80Hz ~ 10kHz에 이릅니다. 총 고조파 왜곡은 0.8% 이하로 떨어질 수 있습니다. 전력 출력은 약 130dB SPL입니다. 시끄러운 환경에서도 음향 왜곡을 줄일 수 있다는 점이 혁신적입니다. 결과적으로 더욱 자연스러운 음질을 제공합니다.

완전 외이도(CIC) 및 인비저블 인 커널(IIC) 보청기 은 가장 작고 은밀한 유형입니다. CIC 장치는 외이도 내에 거의 완전히 들어갑니다. 크기는 5mm에서 8mm까지 다양합니다. 주파수 응답 범위는 200Hz ~ 6kHz입니다. 총 고조파 왜곡은 2% 미만으로 유지됩니다. 출력 레벨은 약 110dB SPL에 이릅니다. IIC 기기는 외이도 깊숙이 삽입됩니다. 외부에서는 거의 보이지 않습니다. 따라서 신중함을 우선시하는 사용자에게 최고의 선택이 될 수 있습니다.

보청기 부품 구성 및 제조 공정 분석

보청기 핵심 부품의 분류 및 기능

보청기를 분해하면 구성품이 크게 사출 성형 부품과 비사출 성형 부품의 두 가지 그룹으로 분류된다는 것을 알 수 있습니다. 비사출 성형 부품은 주로 내부 전자 요소와 정밀 기계 부품을 말합니다. 겉보기에는 수량이 제한되어 있지만 전체 장치의 기능적 핵심을 구성합니다. 이와는 대조적으로 사출 성형 부품은 대부분의 부품을 구성합니다. 내부 요소를 보호하는 하우징을 제공할 뿐만 아니라 제품의 외관과 사용자 착용 경험을 직접적으로 정의합니다.

비사출 성형 부품

우선 비사출 성형 부품에는 마이크, 사운드 프로세서, 증폭기, 수신기(소형 스피커), 배터리 등이 포함됩니다.

마이크는 주변 소리를 포착하여 전기 신호로 변환합니다. 최신 디바이스에는 일반적으로 하나 또는 두 개의 마이크가 통합되어 있습니다. 이 구성은 노이즈 감소와 방향성 사운드 캡처를 가능하게 합니다. 사운드 프로세서는 장치의 "두뇌" 역할을 합니다. 복잡한 디지털 신호 처리를 실행합니다. 또한 사용자의 특정 청력 손실 프로필에 따라 맞춤형으로 조정합니다. 그런 다음 증폭기는 처리된 신호를 적절한 청취 수준으로 향상시킵니다. 마지막으로 수신기는 증폭된 전기 신호를 다시 외이도로 전달되는 음파로 변환합니다.

이러한 비사출 성형 부품은 개수 기준으로 전체 부품의 약 20%에 불과합니다. 그럼에도 불구하고 높은 기술적 정교함과 상당한 비용이 소요됩니다. 이러한 부품은 전체 디바이스 성능을 결정짓는 중요한 요소입니다. 예를 들어, 프리미엄 디지털 모델의 칩에는 인공 지능 알고리즘이 통합되어 있습니다. 이러한 칩은 실시간으로 환경 소음을 분석하고 매개변수를 자동으로 조정합니다. 실제로 이러한 칩만 총 기계 비용의 30% 이상을 차지할 수 있습니다.

사출 성형 부품

사출 성형 부품으로 초점을 옮기면 약 80%의 보청기 구성품에 해당합니다. 주요 품목으로는 하우징, 이어후크, 배터리 함, 버튼, 이어몰드 등이 있습니다.

이러한 요소는 다양한 기능을 처리합니다. 기본적인 물리적 보호 외에도 사운드 전도, 사용자 상호 작용 및 습기 차단을 관리합니다. 하우징은 일반적으로 ABS 플라스틱을 사용합니다. 이 열가소성 플라스틱 소재는 뛰어난 응력 저항성과 화학적 내식성을 제공합니다. 일부 고급 브랜드는 방수 나노 코팅 를 하우징 표면에 부착합니다. 이 업그레이드를 통해 보호 등급이 향상되었습니다. 이어후크는 BTE 보청기의 핵심 요소입니다. 일반적으로 실리콘으로 후크 모양으로 제작되어 장치를 귀에 단단히 고정합니다. 또한 리시버에서 이어몰드로 소리를 전달합니다.

배터리 수납공간과 버튼도 마찬가지로 필수적인 성형 부품입니다. 최신 디지털 기기에서 배터리 수납 공간은 단순한 수납 공간 이상의 기능을 합니다. 전원 전환 기능이 통합되어 있습니다. 사용자는 수납함을 밀어서 기기의 켜짐/꺼짐 상태를 제어할 수 있습니다. 버튼에는 프로그램 선택기와 볼륨 조절기가 포함되어 있습니다. 설계 시 조작 편의성을 보장해야 합니다. 또한 안정적인 방수 밀봉을 실현합니다.

팁: 확인하려면 클릭"추천 중국 보청기 부품 제조업체“.

사출 성형 부품의 재료 선택 및 성능 요구 사항

다양한 플라스틱 부품의 소재 선택은 제품 성능, 비용 및 제조 가능성에 직접적인 영향을 미칩니다. 보청기 업계에서는 위치와 기능적 요구 사항에 따라 주로 다음과 같은 플라스틱 소재를 사용합니다:

ABS

ABS 플라스틱 보청기 하우징의 주요 소재로 사용됩니다. 이 소재는 강성, 내충격성 및 가공성의 균형 잡힌 프로파일을 제공합니다. 열 변형 온도는 약 95°C입니다. 표면은 도장과 같은 후속 처리를 위해 충분히 매끄럽게 유지됩니다. 실제 적용 시 ABS는 내부 전자 장치에서 발생하는 열을 견뎌냅니다. 또한 일상적인 충돌과 마찰에도 잘 견딥니다.

PC

폴리카보네이트(PC) 는 뛰어난 내열성과 충격 강도를 제공합니다. 작동 온도 범위는 -30°C에서 120°C까지 매우 넓습니다. 특히 실외 사용자에게 적합한 PC는 이 넓은 범위에서 성능을 유지합니다. 또한 투명도가 높아 내부 가시성이 필요한 배터리 함 커버와 같은 부품을 제작할 수 있습니다. 때때로 PC와 ABS를 혼합하여 두 소재의 장점을 결합하기도 합니다. 이렇게 하면 PC의 우수한 강도와 기계적 특성을 유지하면서 ABS의 손쉬운 가공성을 얻을 수 있습니다.

의료용 실리콘

의료용 실리콘(생체 적합성)은 주로 피부에 직접 닿는 이어몰드 및 이어팁을 제조합니다. 이 소재는 뛰어난 생체 적합성, 고유한 부드러움, 노화 저항성을 제공합니다. 따라서 착용감이 향상됩니다. 이 중 열경화성 실리콘은 정밀한 밀봉 기능을 제공합니다. 특히 독특한 외이도 모양이나 고출력 BTE 장치에 적합하다는 것이 입증되었습니다.

PMMA

아크릴 수지(PMMA) 는 일반적으로 맞춤형 이어몰드를 제작합니다. 최신 3D 스캐닝 기술은 사용자의 외이도 형상을 정확하게 캡처합니다. 그런 다음 이 레진이 완벽하게 맞는 이어몰드를 형성합니다. 완성된 부품은 무색 또는 투명한 분홍색으로 제작되어 미적 아름다움을 보장합니다.

TPE

열가소성 엘라스토머(TPE) 는 탄성과 내마모성을 결합합니다. 이 조합은 스포츠용 보청기에 이상적입니다. 뛰어난 장점은 표준 실리콘에 비해 땀에 대한 저항성이 뛰어나다는 것입니다. 또한 TPE는 다음을 통해 직접 가공합니다. 사출 성형. 이를 통해 생산 효율은 높이고 비용은 상대적으로 낮출 수 있습니다.

PEEK

PEEK(폴리에테르에테르케톤) 는 고성능 엔지니어링 플라스틱을 의미합니다. 뛰어난 기계적 특성, 내화학성 및 열 안정성을 보여줍니다. 가격은 비싸지만 극도의 정밀도와 온도 내구성이 요구되는 핵심 부품에 매우 적합합니다.

그렇다면 디자이너가 소재를 선택할 때 고려해야 할 구체적인 요소는 무엇일까요? 관찰력이 뛰어난 독자라면 여기에서 여러 가지 복잡한 점을 발견할 수 있을 것입니다. 생체 적합성은 안전과 직결되는 가장 중요한 우선 순위입니다. 소재는 ISO 10993 국제 표준을 준수해야 합니다. 그 다음으로는 멸균 공정에 대한 저항성(오토클레이브 또는 에틸렌 옥사이드 가스 등)이 매우 중요합니다. 기계적 특성도 마찬가지로 중요한데, 강도, 인성, 내마모성이 충분해야 합니다. 가공 특성도 간과할 수 없습니다. 유동성, 수축 및 디몰딩 행동에 대한 평가가 필요합니다. 또한 내후성 및 내화학성과 같은 환경 적응성도 평가 범위에 포함됩니다. 궁극적으로 비용 관리는 시장 경쟁력에 큰 영향을 미칩니다.

사출 성형 공정 및 제조 워크플로

보청기 플라스틱 부품 생산은 다음 사항에 크게 의존합니다. 정밀 보청기 사출 성형 기술. 이 통합 제조 시퀀스는 주로 다음을 포함합니다. 금형 설계/제작, 재료 준비, 사출 성형 및 후처리 단계.

금형 설계 및 제작:

보청기 사출 성형용 금형 일반적으로 S136, 2316 또는 H13과 같은 고경도 공구강을 사용합니다. 이러한 강철은 경도 표준인 HRC 48-52를 충족하여 우수한 내마모성과 내식성을 제공합니다. 하지만 소재를 선택할 때는 신중한 고려가 필요합니다. 예를 들어 유리 섬유로 채워진 플라스틱은 섬유 마모에 대한 우수한 내마모성을 위해 H13 강철이 필요합니다. 반대로 PVC와 같은 부식성 소재에는 특수 패시베이션 처리가 된 S136과 같은 스테인리스강이 필요합니다.

금형 설계는 부품 정밀도 요건을 충족해야 합니다. 캐비티 치수 정확도는 엄격한 표면 평활도 사양과 함께 IT7-IT8 등급에 도달해야 합니다. 완전한 금형은 캐비티, 게이팅, 냉각, 배출, 환기 등 5가지 핵심 시스템을 통합합니다. 특히 게이팅 시스템 설계가 중요합니다. 부품 형상을 기반으로 게이트 수량, 위치 및 유형을 전략적으로 결정하여 폴리머 용융물에 의해 균일하고 완전한 캐비티 충진을 보장합니다.

사출 성형 공정 파라미터:

보청기 플라스틱 부품의 공정 파라미터 제어에는 극도의 정밀성이 요구됩니다. 사출 압력은 일반적으로 3000bar에 달해 미세한 캐비티 구조에 재료가 침투할 수 있습니다. 금형 온도는 일반적으로 40~80°C를 유지하며, 배럴 온도는 재료에 따라 180~280°C 범위에서 조정됩니다. 사출 속도와 보압 파라미터는 결함 감소와 치수 정확도에 결정적인 영향을 미칩니다.

이어후크 및 버튼과 같은 소형 부품의 경우 다중 캐비티 몰드는 여러 부품을 동시에 성형하여 생산 효율성을 향상시킵니다. 금형 내 캐비티 레이아웃은 대칭적인 배열을 보장하여 모든 캐비티에 균일한 충진을 보장해야 합니다. 또한 일반적으로 1도 이상의 적절한 구배 각도는 손상 없이 부품을 성공적으로 배출하는 데 필수적입니다.

전문화된 사출 성형 기술:

보청기의 복잡한 기능적 요구 사항을 충족하려면 몇 가지 특수 성형 기술이 필요합니다.

투샷 몰딩 (또는 오버몰딩)는 버튼이나 배터리 함과 같이 다양한 경도 영역이 필요한 부품을 자주 제조합니다. 이 공정은 동일한 금형 주기 내에서 단단한 플라스틱을 먼저 사출한 다음 부드러운 소재를 사출하여 하나의 통합된 하드-소프트 부품을 만듭니다. 이렇게 완성된 부품은 단단한 부분의 구조적 강도와 부드러운 부분의 편안한 촉감을 결합합니다.

몰딩 삽입 는 스테인리스 스틸 접점이 있는 배터리 함과 같이 금속 요소가 통합된 부품을 생산합니다. 사전 제작된 금속 인서트는 금형 캐비티 내에 정확하게 배치됩니다. 사출 과정에서 용융된 플라스틱이 인서트를 감싸고 단단히 결합합니다. 이 방식은 높은 연결 강도와 안정적인 전기 전도성을 제공합니다.

정밀 마이크로 몰딩은 먼지 필터 및 사운드 튜브와 같은 소형 부품 제조를 전문으로 합니다. 이 고급 기술은 미크론 수준의 정확도로 복잡한 구조를 형성하여 보청기의 지속적인 소형화 및 정밀도 요구를 완벽하게 충족합니다.

후처리 작업:

사출기에서 나오는 부품은 아직 완성되지 않았습니다. 인증된 제품이 되기 전에 몇 가지 후처리 단계를 거쳐야 합니다.

예를 들어 디플래싱 및 디버링은 부품 가장자리에서 과도한 플래시와 버를 제거하여 깔끔한 외관을 보장합니다.

그 후 표면 처리는 디자인 요구 사항에 따라 페인팅, 도금 또는 핫 스탬핑을 적용할 수 있습니다. 이러한 프로세스를 통해 특정 색상, 광택 수준 또는 브랜딩이 만들어집니다.

다른 부품과 조립해야 하는 일부 성형 부품은 더 나은 통합을 위해 드릴링, 태핑 또는 연삭과 같은 2차 가공을 거칠 수 있습니다.

마지막으로 품질 검사는 필수입니다. 작업자는 육안 검사, 치수 측정, 기능 테스트를 통해 모든 제품이 설계 사양에 부합하는지 확인합니다. 생산 라인의 관점에서 이러한 포괄적인 검증을 통해 일관된 품질의 결과물을 보장합니다.

보청기 외관 디자인에서 사출 성형 부품의 결정적인 역할

보청기의 최종 외관과 착용감은 플라스틱 사출 성형 부품에 의해 크게 결정됩니다. 이러한 영향은 주로 다음과 같은 측면에서 나타납니다:

양식 형성 기능

사출 성형은 매우 복잡한 형상을 만들 수 있다는 큰 장점을 제공합니다. 이 공정을 통해 디자이너의 창의적인 컨셉을 실현할 수 있습니다. 간소화된 BTE 하우징이든 복잡한 ITE 윤곽이든 사출 성형 부품은 모든 것을 생산합니다. 이제 디자이너는 첨단 CAD/CAM(컴퓨터 지원 설계/컴퓨터 지원 제조) 기술을 활용하여 사출 성형과 긴밀하게 통합할 수 있습니다. 복잡한 곡선, 미세한 질감, 초박형 벽 구조를 완벽하게 구현합니다.

특히 오늘날의 커스터마이징 트렌드에서 3D 스캐닝과 사출 성형의 결합은 매우 중요합니다. 이 절차는 3D 귀 스캐닝으로 시작하여 정확한 형상을 캡처합니다. 그런 다음 이 데이터는 금형 생산에 직접 사용됩니다. 결과적으로 제조된 각 디바이스는 사용자의 외이도에 완벽하게 맞아 진정한 개인 맞춤화를 실현합니다.

색상 및 텍스처 표현

성형 부품의 표면 처리 기술은 광범위한 디자인 가능성을 제공합니다. 기본 수준에서는 원 수지에 컬러 마스터배치를 추가하여 다양한 색상을 구현할 수 있습니다. 또한 표면 스프레이 기술을 통해 금속 마감, 펄 효과 또는 무광택/광택 표면을 구현할 수 있습니다. 그 외에도 특수 금형 처리를 통해 부품에 직접 텍스처(가죽 패턴, 프로스트 마감 또는 피아노 래커 모방)를 생성할 수 있습니다.

고급 보청기 브랜드는 보다 정교한 접근 방식을 채택합니다. 처음에는 전도성 코팅으로 정전기 축적을 방지하고, 이후에는 컬러 레이어로 불투명도를 제공하며, 마지막으로 내마모성 투명 코팅으로 보호 기능을 제공하는 등 다층 스프레이를 구현할 수 있습니다. 생산 관점에서 이 종합적인 방법은 미적 매력과 내구성을 모두 향상시킵니다.

구조적 통합 고려

사출 성형은 또 다른 주요 이점인 높은 구조적 통합성을 제공합니다. 독창적인 설계를 통해 여러 기능 요소를 단일 성형 부품으로 통합합니다. 이 접근 방식은 부품 수와 조립 단계를 줄여줍니다. 예를 들어 최신 보청기 하우징은 배터리 수납 공간, 버튼, 사운드 튜브 인터페이스, 충전 접점을 통합합니다. 이러한 통합은 조립을 단순화할 뿐만 아니라 전반적인 신뢰성을 향상시킵니다.

또한 고도로 통합된 설계는 추가적인 이점을 제공합니다. 씰링 인터페이스가 적기 때문에 자연스럽게 방수 성능이 향상됩니다. 한편, 공장에서 관리해야 하는 부품 유형이 줄어들어 복잡성이 감소합니다. 조립 오류율이 크게 감소합니다. 궁극적으로 생산 효율성은 향상되고 비용은 통제됩니다.

인간-기계 인터페이스 설계

보청기와 사용자의 상호작용은 전적으로 사출 성형 부품에 달려 있습니다. 버튼 모양(원형 또는 사각형), 크기, 배치, 촉각 피드백, 배터리 함 개방 메커니즘, 표시기의 부드러운 빛 확산 등 모든 부품에는 정밀한 부품 설계가 필요합니다.

이러한 인터랙티브 요소는 사용자 경험을 우선시하면서 기능을 보장해야 합니다. 고령 사용자는 특별한 주의가 필요합니다. 연구에 따르면 손가락 끝의 촉각 민감도와 손재주가 운영 성공에 직접적인 영향을 미치는 것으로 나타났습니다. ^[2]. 노화로 인해 손 기능이 저하되면 조작 능력이 떨어집니다. 따라서 이러한 플라스틱 부품을 설계할 때는 인체공학적 원리를 반영해야 합니다. 이를 통해 다양한 연령대의 사용자, 특히 노년층이 쉽고 정확하게 조작할 수 있습니다.

보청기 사출 성형 부품의 구조 및 외관 설계 지침

주류 모델의 성형 부품 설계 사례 연구

보청기 카테고리마다 플라스틱 부품에 대한 완전히 다른 디자인 접근 방식과 우선순위가 필요합니다. 몇 가지 주요 모델을 구체적으로 살펴보겠습니다.

귀걸이형(BTE) 보청기 디자인 특성

BTE 디바이스용 플라스틱 부품을 엔지니어링하려면 착용 안정성, 음향 성능, 미적 매력이라는 세 가지 주요 측면의 균형을 맞춰야 합니다. 메인 하우징은 일반적으로 유선형 프로파일을 채택합니다. 이 윤곽은 귓바퀴 뒤의 자연스러운 곡선을 따릅니다. 하우징 두께는 1.5mm에서 2.5mm 사이에서 정밀하게 제어됩니다. 지나치게 얇으면 강도가 떨어지고, 두께가 상당히 두꺼우면 전체 무게가 증가합니다.

중요한 구성 요소는 일반적으로 갈고리 모양의 실리콘으로 만들어진 '이어 훅'입니다. 내경은 일반적으로 2.5mm에서 3.5mm 사이입니다. 이 치수는 사운드 튜브가 원활하게 통과할 수 있도록 합니다. 후크의 디자인은 장치를 귀에 단단히 고정하고 효율적인 사운드 전송을 보장하는 두 가지 주요 기능을 수행합니다. 현대적인 디자인은 인체공학적 원리를 광범위하게 적용합니다. 정밀하게 계산된 곡률과 특수 표면 처리로 장시간 착용해도 편안한 착용감을 보장합니다.

음향학적으로 BTE 플라스틱 부품 설계는 사운드 경로를 최적화해야 합니다. 사운드 튜브의 라우팅, 굽힘 반경, 내부 벽의 매끄러움 같은 요소는 음향 효율과 품질에 큰 영향을 미칩니다. 프리미엄 BTE 모델에는 정교한 내부 음향 구조가 통합되어 있습니다. 여기에는 음향 댐퍼와 공명 챔버가 포함됩니다. 이러한 기능을 통해 다양한 주파수를 정밀하게 제어할 수 있습니다.

리시버 인 커널(RIC) 보청기 설계 혁신

RIC 디자인은 현재의 기술 발전을 대표합니다. 이 핵심 혁신은 수신기를 외이도 안으로 재배치하여 얇은 와이어를 통해 귓속 장치에 연결하는 것입니다. 이 새로운 접근 방식은 플라스틱 부품에 새로운 요구 사항을 부과합니다.

RIC 메인 하우징은 컴팩트함과 가벼움을 추구합니다. "초박형 벽" 사출 성형이 널리 채택되어 벽 두께가 1.2mm~1.8mm에 불과합니다. 이 소형 하우징에는 전선 출구 포트, 충전 접점, 볼륨 버튼 등 여러 기능 요소가 통합되어 있습니다. 특히 전선 배출구는 세심한 설계가 필요합니다. 땀과 먼지가 유입되지 않도록 효과적으로 밀봉하면서 와이어의 이동을 허용해야 합니다.

RIC 이어팁 또는 이어몰드도 특수 설계를 사용합니다. 피드백 휘파람 소리를 방지하는 효과적인 음향 장벽을 만들기 위해 외이도를 단단히 밀봉해야 합니다. 이러한 부품은 일반적으로 의료용 실리콘 또는 열가소성 엘라스토머(TPE)를 사용합니다. 정밀 사출 성형으로 생산되며, 다양한 외이도 치수를 수용하기 위해 여러 가지 크기로 제작되는 경우가 많습니다.

맞춤형 보청기 디자인

완전 수로 내(CIC) 및 수로 내 비침투(IIC) 모델은 소형화의 한계를 뛰어넘습니다. 플라스틱 부품 설계는 전례 없는 기술적 과제에 직면해 있습니다. 이러한 초소형 디바이스는 셸 크기가 5mm에서 8mm에 불과합니다. 하지만 이 최소한의 공간 안에 모든 전자 부품을 수용해야 합니다.

맞춤형 보청기 플라스틱 부품 제조에는 독특한 방법이 사용됩니다. 첨단 3D 프린팅과 전통적인 사출 성형이 결합된 방식입니다. 워크플로우는 정확한 사용자 데이터를 위한 3D 귀 스캐닝으로 시작됩니다. 그런 다음 이 정보를 바탕으로 완전히 개인화된 이어몰드와 쉘을 설계합니다. 다음으로 감광성 레진이 3D 프린팅을 통해 마스터 패턴을 생성합니다. 이후 이 마스터 패턴으로 사출 금형을 제작합니다. 마지막으로 완벽하게 맞는 맞춤형 제품이 제조됩니다.

이 맞춤형 생산 방식은 분명한 이점을 제공합니다. 착용감이 크게 향상됩니다. 또한 음향 성능이 향상됩니다. 뛰어난 외이도 밀봉으로 소리 누출과 피드백이 줄어듭니다. 결과적으로 사용자는 더 선명하고 자연스러운 사운드를 경험할 수 있습니다. 동시에 깊숙이 숨겨져 있는 디자인으로 사용자의 은밀함에 대한 강한 욕구를 충족시킵니다. 제작 관점에서 이 방법론은 중요한 미적 및 기능적 요구 사항을 충족합니다.

인체공학적 설계 원칙 및 편안함 최적화

편안한 착용감은 보청기 플라스틱 부품을 설계할 때 핵심적인 목표입니다. 이 목표는 주관적인 느낌을 넘어 엄격한 인체공학적 원칙을 기반으로 합니다.

귀 형태 적응 및 착용성

연구에 따르면 개인의 귀 대칭, 성별, 콘차 크기와 같은 요인이 편안함에 큰 영향을 미치는 것으로 나타났습니다. ^[3]. 따라서 보청기 설계는 해부학적 특성을 철저히 고려해야 합니다. 이를 통해 장시간 착용해도 편안한 착용감을 보장합니다.

귀 뒤(BTE) 장치의 경우 주요 접촉 영역은 귓바퀴 뿌리와 귓바퀴 뒤쪽 영역입니다. 따라서 플라스틱 부품 설계는 이러한 부위의 윤곽에 따라 최적화되어야 합니다. 정밀한 곡률 설계와 통합 쿠션 구조는 국부적인 압력 포인트를 최소화합니다. 고급 설계는 ’다중 지점 지지“ 원칙을 사용합니다. 이어후크와 하우징에 여러 개의 접점을 통합하여 기기 무게를 더 넓은 영역에 분산시킵니다. 이 접근 방식은 편안함을 현저하게 향상시킵니다. [4].

인이어 모델의 경우, 착용감은 주로 외이도 착용감에 따라 달라집니다. 흥미롭게도 연구에 따르면 사용자는 걷기나 운동과 같은 역동적인 활동 중에는 약간 더 크고 안전한 피팅을 선호합니다. 반대로 앉아있는 시간에는 작고 눈에 잘 띄지 않는 사이즈를 선호합니다. 따라서 디자이너는 외이도 압력 인식을 최소화하면서 움직임 중에도 안전한 착용감을 보장해야 하는 과제에 직면해 있습니다.

경량 설계 전략

무게를 줄이는 것은 착용감을 개선하는 직접적인 방법입니다. 최신 보청기는 더 가벼운 소재와 구조 최적화를 통해 최소한의 질량을 달성합니다. 예를 들어, 프리미엄 RIC 장치의 무게는 4~5그램에 불과합니다. 이는 7~10그램의 기존 BTE 장치에서 크게 줄어든 무게입니다.

그렇다면 경량화는 어떻게 달성할 수 있을까요? 저밀도 엔지니어링 플라스틱 선택, 강도를 유지하면서 벽 두께 최소화, 중공 구조 또는 발포 기술 구현, 재료 사용량을 줄이기 위한 구조적 최적화 등 여러 가지 방법이 있습니다. 갈비 두꺼운 벽 대신.

압력 분배 최적화의 중요성

가벼운 기기라도 지속적인 압력을 받으면 불편함을 유발합니다. 따라서 부품 전체의 압력 확산을 최적화하는 것이 필수적입니다. 플라스틱 부품 설계는 합리적인 곡률과 소재 조합을 활용하여 더 넓은 접촉 영역에 힘을 고르게 분산시킵니다.

혁신적인 디자인은 "소프트-하드 조합" 접근 방식을 채택합니다. 임계 압력 영역에는 부드러운 실리콘 또는 TPE 소재를 사용하여 뛰어난 쿠션감을 제공합니다. 예를 들어, 특정 오픈핏 보청기는 의료용 니티놀 메모리 합금을 사용합니다. 이 소재는 다양한 귀 모양에 맞게 조정되어 균형 잡힌 3점식 지지력을 제공합니다. 접촉 면적이 크게 증가하여 자연스럽게 안정성과 편안함이 향상됩니다.

중요한 환기 설계 고려 사항

인이어 보청기 사용자는 종종 답답함과 습기가 쌓인다고 보고합니다. 이는 불편함과 잠재적인 피부 문제를 유발합니다. 플라스틱 부품 설계는 통기성을 고려해야 합니다. 전략적으로 배치된 통풍구 또는 통기성 소재는 외이도의 공기 흐름을 개선합니다.

그러나 균형을 맞춰야 합니다. 통풍구가 클수록 공기 순환이 개선되지만 저주파 증폭이 저하됩니다. 통풍구가 작으면 비효율적입니다. 최신 설계에서는 일반적으로 여러 개의 작은 직경 환기구를 사용하는 절충안을 채택합니다. 이 솔루션은 음향 성능에 큰 영향을 주지 않으면서도 필요한 통기성을 유지합니다. 사용자 관점에서 볼 때 이 균형 잡힌 접근 방식은 편안함과 음질 요구 사항을 모두 해결합니다.

인터랙티브 디자인 및 운영 편의성

사용자가 보청기를 작동하고 상호 작용하는 방식은 거의 전적으로 하우징의 플라스틱 부품에 의해 결정됩니다. 단순해 보이는 이 버튼과 인터페이스에는 상당한 디자인 전문 지식이 필요합니다.

버튼 및 제어 인터페이스 디자인

상호작용은 주로 버튼, 노브, 표시등을 통해 이루어집니다. 이러한 요소를 디자인할 때는 사용자 습관을 충분히 고려해야 하며, 특히 노인 사용자들의 손재주가 떨어지는 점을 고려해야 합니다.

버튼은 상호 작용의 핵심을 형성합니다. 최신 디바이스에는 일반적으로 프로그램 전환용 버튼(예: 조용하고 시끄러운 환경)과 볼륨 조절용 버튼의 두 가지 주요 버튼이 있습니다. 이러한 버튼은 명확한 촉각 피드백을 제공하면서 정밀한 조작이 필요합니다. 일반적으로 직경은 5mm 이상, 이동 거리는 1.5mm 이상이어야 하는 등 치수를 신중하게 고려합니다. 이러한 사양은 주로 손가락의 유연성이 제한된 사용자에게 정확한 조작을 보장합니다.

소재 선택도 마찬가지로 중요합니다. 프리미엄 모델은 버튼에 투샷 몰딩(오버몰딩)을 사용하는 경우가 많습니다. 부드러운 실리콘 외층은 피부 친화적이고 편안한 촉감을 제공합니다. 단단한 플라스틱 내층은 구조적 무결성을 보장합니다. 이 디자인은 촉감을 개선할 뿐만 아니라 버튼의 내구성도 크게 향상시킵니다.

촉각 피드백 디자인

명확한 촉각 피드백은 특히 시각적 도움 없이 시각 장애인이 조작할 때 매우 중요합니다. 디자이너는 플라스틱 부품의 표면 질감, 모양 변화, 키 이동을 통해 뚜렷한 작동 신호를 전달합니다.

다양한 기능 버튼에 각기 다른 모양을 부여한 독창적인 디자인이 돋보입니다. 예를 들어 둥근 버튼은 볼륨을 조절하고 사각형 버튼은 프로그램을 전환합니다. 버튼 표면에는 미끄럼 방지 패턴이나 작은 돌기 등 다양한 질감을 적용하여 사용자가 터치만으로 버튼을 구분할 수 있도록 했습니다. 일부 키는 '2단계' 이동식 디자인을 채택하기도 합니다. 처음 누를 때는 약간의 저항이 느껴지고, 더 힘을 주면 기능이 완전히 활성화됩니다. 이 방식은 실수로 작동하는 것을 효과적으로 방지합니다.

표시기 및 상태 표시 디자인

사용자는 디바이스의 상태를 명확하게 인지할 수 있어야 하므로 표시등이 필요합니다. 여기서 플라스틱 부품은 빛 투과율과 미적 감각이 모두 요구되는 핵심적인 역할을 합니다.

표시기 디자인은 일반적으로 도광판 구조를 사용합니다. 기본적으로 플라스틱 부품 내부의 투명한 기둥은 회로 기판의 작은 LED에서 빛을 가시적인 표면 위치로 안내합니다. 이러한 라이트 가이드는 일반적으로 투명한 PC 또는 PMMA 소재를 사용합니다. 이러한 표면은 특수 광학 처리를 통해 방출된 빛이 거칠지 않고 고르고 부드럽게 보이도록 합니다.

고급형 보청기에는 색이 변하는 RGB LED가 통합되어 있습니다. 녹색은 정상 작동, 빨간색은 배터리 부족, 파란색은 블루투스 연결을 나타내는 등 다양한 색상이 다양한 상태를 나타냅니다. 플라스틱 하우징은 이러한 조명과 협력하여 즉각적인 상태 인식을 위해 적절한 빛을 투과하는 창을 설계해야 합니다.

배터리 수납 공간 디자인 혁신

배터리 수납 공간은 가장 자주 사용되는 구성 요소 중 하나입니다. 그 디자인은 사용자 경험에 직접적인 영향을 미칩니다. 시간이 지남에 따라 배터리함은 단순한 디자인에서 지능적인 디자인으로 진화했습니다.

배터리 수납공간과 전원 스위치를 통합한 혁신적인 디자인이 인기입니다. 사용자는 별도의 전원 버튼이 필요 없이 수납함을 열면 자동으로 디바이스의 전원이 켜지고 닫으면 전원이 꺼집니다. 이 설계는 작동 단계를 간소화하고 부품 수를 줄이며 우발적인 작동 위험을 최소화합니다.

수납함 자체는 일반적으로 고강도 엔지니어링 플라스틱을 사용합니다. 내부에는 금속 접점이 전기 연결을 보장합니다. 충전식 모델의 경우 플라스틱 부품에 충전 접점이나 포트도 통합되어 있어야 합니다. 이러한 접점은 산화를 방지하고 안정적인 충전을 보장하기 위해 금도금을 하는 경우가 많습니다. 핵심 설계 과제는 이러한 접점에 쉽게 접근할 수 있도록 하면서도 땀에 의한 부식이나 물리적 손상으로부터 플라스틱 구조로 보호하는 것입니다. 실용적인 관점에서 볼 때 접근성과 보호 사이의 균형은 장기적인 신뢰성을 위해 매우 중요합니다.

구조 설계 과제 및 솔루션

보청기용 플라스틱 부품을 설계하는 일은 엔지니어에게 몇 가지 까다로운 과제를 안겨줍니다. 이러한 솔루션은 제품의 신뢰성과 사용자 경험을 직접적으로 결정합니다.

수분 및 습기 보호 과제

보청기는 매일 사용하면 땀, 습기, 심지어 비에 노출될 수밖에 없습니다. 따라서 방수 및 내습성이 주요 관심사입니다. 기존 솔루션은 주로 나노 코팅과 물리적 밀봉이라는 두 가지 기술에 의존했는데, 각각 한계가 있었습니다.

나노 코팅 기술은 부품 표면에 초박막 소수성 필름을 형성합니다. 스마트폰 화면 코팅과 마찬가지로 물방울을 효과적으로 튕겨냅니다. 하지만 땀 속의 작은 전해질 이온에 대한 보호 효과는 제한적입니다. 실리콘 개스킷이나 초음파 용접과 같은 물리적 밀봉 기술은 초기 밀봉 효과가 뛰어납니다. 하지만 장시간 땀에 노출되면 실리콘 소재가 팽창하고 노화되어 시간이 지남에 따라 씰링 성능이 저하됩니다.

현실적으로 가장 높은 IP68 등급(일반적으로 1.5미터까지 침수되는 것을 의미)도 땀의 느린 침투와 부식을 완전히 차단하기는 어렵습니다.

이러한 모순을 해결하기 위해 최신 보청기는 보편적으로 "다층 방수" 전략을 채택합니다. 배터리 칸이나 버튼과 같은 중요한 영역의 경우 설계자는 정밀 투샷 몰딩을 사용합니다. 이 공정은 단단한 플라스틱과 부드러운 실리콘을 한 번의 주기로 결합하여 매끄러운 밀봉을 만듭니다. 고급 디자인에는 하우징 내부에 연속 씰링 리브가 통합되어 있습니다. 예를 들어 V자형 리브(높이 0.15mm, 폭 0.3mm) 또는 원형 튜브형 리브(반경 0.26mm)가 있습니다. 이러한 소형 구조는 내부 공간을 최소한으로 차지하면서도 미로처럼 습기 유입을 효과적으로 차단합니다.

열 관리 고려 사항

특히 고출력 모델에서는 작동 중에 내부 칩과 부품에서 열이 발생합니다. 열이 즉시 방출되지 않으면 부품 수명과 성능에 영향을 미칩니다. 사용자는 또한 귀에서 눈에 띄는 온기를 느낄 수 있습니다.

따라서 플라스틱 부품 설계는 미적 매력과 열 방출 효율의 균형을 맞춰야 합니다. 일부 디자인은 하우징의 표면적을 늘리거나 내벽에 작은 냉각 핀을 통합하여 열 방출을 가속화합니다. 소재 선택도 마찬가지로 중요합니다. 때로는 탄소 섬유나 금속 분말이 첨가된 특수 엔지니어링 플라스틱을 사용하여 하우징 고유의 열 전도성을 향상시키기도 합니다.

기능이 풍부한 고급 디지털 보청기의 경우 칩 전력 소비가 더 높기 때문에 열 관리가 더욱 시급합니다. 혁신적인 솔루션은 플라스틱 부품 내에 전용 열 전도 채널을 설계합니다. 이 채널은 1차 소스에서 특정 하우징 영역으로 열을 정확하게 전달하여 열을 방출합니다. 동시에 내부 부품 레이아웃을 최적화하여 열을 발생시키는 요소를 집중시키고 해당 하우징 섹션의 냉각 구조를 강화합니다.

내충격성 및 구조적 강도 설계

일상적인 사용 중 실수로 떨어뜨리거나 충격을 가하면 보청기의 내구성이 심각하게 시험받습니다. 플라스틱 부품은 내부 정밀 전자 장치를 보호하기 위해 가벼움과 견고함의 균형을 유지해야 합니다.

구조적 강도를 보장하는 것은 균일한 벽 두께 분포와 합리적인 리브 설계에 달려 있습니다. 일반적으로 인접한 영역 간의 두께 편차는 40%~60% 이내로 유지하는 것이 이상적입니다. 국부적으로 두껍거나 얇은 부분을 피하면 고르지 않은 수축으로 인한 변형과 응력 집중을 효과적으로 방지할 수 있습니다. 버튼 주변부 및 배터리 함 인터페이스와 같이 응력이 집중되는 중요한 영역에는 보강 리브 또는 국소적인 두께 증가가 필요합니다.

일부 최첨단 디자인은 자연에서 영감을 얻어 벌집이나 아치와 같은 생체 모방 구조를 채택하기도 합니다. 이러한 구조는 무게를 줄이면서 강도를 크게 향상시킵니다. 오늘날 엔지니어들은 유한 요소 해석(FEA)과 같은 최신 도구를 활용합니다. 이러한 도구는 낙하 또는 압착 충격에 따른 플라스틱 부품의 거동을 컴퓨터로 시뮬레이션합니다. 이를 통해 금형 제작 전에 설계를 예측하고 최적화할 수 있습니다.

음향 피드백 제어

전문적으로 음향 피드백이라고 하는 일반적인 "휘파람" 소리는 일반적으로 증폭된 소리가 외이도에서 누출되어 마이크에 의해 다시 포착되어 루프가 생성될 때 발생합니다. 플라스틱 부품 설계는 이 문제를 제어하는 데 매우 중요합니다.

첫째, 이어몰드와 이어팁은 외이도와 효과적으로 밀착되어 물리적으로 소리 누출을 줄여야 합니다. 최신 디자인은 고정밀 이어 매칭과 특수한 밀봉 구조를 통해 피드백 확률을 현저히 낮춥니다. 일부 혁신적인 솔루션은 더 탄력적인 소재를 사용합니다. 이러한 소재의 변형 기능은 다양한 외이도 모양에 맞게 조정되어 우수한 밀폐력을 구현합니다.

둘째, 보청기 내부의 소리 전도 경로인 사운드 튜브 디자인도 마찬가지로 중요합니다. 길이, 직경, 모양을 정확하게 계산하여 음향 특성을 조정합니다. 일부 설계에서는 음향 경로 내에 소형 음향 댐퍼 또는 공명 챔버를 통합하기도 합니다. 이러한 구성 요소는 피드백이 발생하기 쉬운 특정 주파수를 감쇠시켜 휘파람 소리를 효과적으로 억제합니다. 음향적 관점에서 볼 때 이러한 목표 지향적 접근 방식은 눈에 띄는 성능 향상을 제공합니다.

제조 가능성을 위한 설계(DFM) 원칙

보청기 플라스틱 부품을 설계할 때 고려해야 할 사항은 기능과 심미성 그 이상입니다. 효율적이고 비용 효율적인 제조가 보장되어야 합니다. 이는 다음과 같은 핵심 철학을 나타냅니다. DFM.

금형 설계 원칙 및 최적화 전략

금형 설계 단계의 몇 가지 기본 원칙은 나중에 수많은 생산 문제를 방지합니다.

주로 배출 설계가 중요합니다. 금형의 모든 수직 표면에는 충분한 구배 각도가 포함되어야 합니다. 간단히 말해, 일반적으로 1도 이상의 약간의 테이퍼가 필수적입니다. 이렇게 하면 성형된 플라스틱 부품이 달라붙거나 긁힘 없이 금형에서 원활하게 배출됩니다. 질감이 있는 표면이나 고광택 마감의 경우 필요한 구배 각도는 더욱 증가합니다.

다음으로, 균일한 벽 두께는 황금률입니다. 두께가 크게 변하면 냉각 수축이 고르지 않게 됩니다. 이는 쉽게 뒤틀림, 싱크 자국 및 기타 결함으로 이어집니다. 실용적인 가이드라인은 인접한 영역 간의 두께 편차를 40%~60% 이내로 유지하는 것입니다. 또한 벽이 지나치게 두꺼우면 재료가 낭비되고 비용이 증가하며 사이클 시간이 길어지고 내부 공극이 발생할 수 있습니다.

그렇다면 벽 두께를 줄이면서 강도를 유지하려면 어떻게 해야 할까요? 해답은 전략적 리브 설계에 있습니다. 일반적으로 리브 두께는 인접한 벽 두께의 60%를 초과하지 않아야 합니다. 높이는 벽 두께의 3배를 초과하지 않아야 합니다. 또한 리브 배치는 금형 내부의 플라스틱 흐름 방향을 고려하여 원활한 충진에 방해가 되지 않도록 해야 합니다.

어셈블리 설계 원칙

좋은 디자인은 조립 프로세스를 단순화하고, 속도를 높이며, 안정적으로 만들어야 합니다.

모듈식 설계는 탁월한 접근 방식을 제공합니다. 제품을 기능적으로 독립된 모듈로 나누면 동시에 조립할 수 있어 효율성이 크게 향상됩니다. 플라스틱 부품 자체는 쉽게 배치하고 연결할 수 있도록 설계되어야 합니다. 스냅핏, 슬롯 및 이와 유사한 작은 기능으로 빠르고 정확하게 조립할 수 있습니다.

안내 구조, 위치 지정 슬롯 또는 정렬 표시와 같은 부품에 자체 위치 지정 기능을 통합하면 작업자가 부품을 빠르게 배치하여 조정 시간을 단축할 수 있습니다. 일부 설계에서는 의도적으로 부품을 비대칭으로 만들기도 합니다. 이렇게 하면 역방향 설치와 같은 조립 오류를 원천적으로 방지할 수 있습니다.

연결 방식과 관련하여 스냅핏 조인트는 저렴한 비용과 빠른 속도로 인해 보청기에 널리 사용됩니다. 효과적인 스냅 핏을 설계하려면 플라스틱의 탄성, 스냅 암 모양, 결합력 및 유지 강도를 고려해야 합니다. 적절한 언더컷 각도와 벽 두께는 안전하고 내구성 있는 연결을 보장합니다.

비용 관리 및 대량 생산 고려 사항

품질 저하 없이 비용을 절감하는 것은 DFM의 영원한 목표입니다.

재료비 최적화는 핵심 영역입니다. 여기에는 부품 형상을 최적화하여 재료 사용량을 줄이고, 비용 효율적인 대체 재료를 선택하고, 표준 원자재 사양을 선호하여 조달 비용을 낮추는 것이 포함됩니다. 이와 동시에 합리적인 금형 설계는 재료 활용도를 높이고 낭비를 최소화합니다.

생산 효율성을 높이면 비용도 효과적으로 관리할 수 있습니다. 예를 들어 다중 캐비티 금형 사용(사출 주기당 여러 부품 생산), 온도 및 압력 등의 공정 파라미터 최적화, 디플래싱 또는 연마와 같은 2차 작업 최소화 등이 있습니다. 핫 러너 기술 는 사이클당 스프 루 낭비를 줄이고, 자동화된 조립 라인은 노동 의존도를 낮추고 일관된 품질을 보장합니다.

품질 관리 비용도 간과할 수 없습니다. 우수한 설계를 통해 잠재적인 품질 문제를 사전에 예방하면 검사 비용과 폐기율을 줄일 수 있습니다. 예를 들어, 중요 부위를 강화하면 제품 신뢰성이 향상되고, 표준화를 촉진하고 부품 다양성을 줄이면 재고 관리가 간소화됩니다. 이러한 측면은 모두 비용 관리에 기여합니다.

테스트 및 검증 원칙

완제품은 품질과 신뢰성을 보장하기 위해 엄격한 테스트를 거쳐야 합니다. DFM은 편리하고 효과적인 테스트를 촉진하는 방법을 조기에 고려해야 합니다.

테스트 가능성을 고려한 설계란 설계 단계에서 후속 테스트에 편의를 제공하는 것을 의미합니다. 예를 들어 회로 검사를 위해 플라스틱 부품에 테스트 지점을 예약하고, 분해 없이 내부 상태를 확인할 수 있도록 투명 검사 창을 설계하고, 자동화된 장비 통합을 위해 표준화된 테스트 인터페이스를 구현하는 것 등이 있습니다.

구체적인 테스트 방법은 제품 특성 및 품질 요구 사항에 따라 다릅니다. 일반적인 테스트에는 정밀 도구를 사용한 치수 측정, 육안 검사(수동 또는 머신 비전), 실제 사용 시나리오를 시뮬레이션한 기능 테스트, 가속 신뢰성 테스트 등이 있습니다. 보청기 플라스틱 부품의 경우 음향 성능, 침투 보호 등급 및 기계적 강도가 최우선 테스트 우선 순위입니다.

추적 시스템을 구축하는 것도 중요합니다. 일련 번호, 제조 날짜, 배치 코드 등 성형 부품에 영구적인 표시를 하면 원자재부터 완제품까지 완벽하게 추적할 수 있습니다. 이는 신속한 문제 파악과 리콜을 용이하게 할 뿐만 아니라 엄격한 의료 기기 산업 규정을 충족합니다. 생산 라인의 관점에서 이러한 추적 기능은 품질 보증에 필수적입니다.

뛰어난 보청기 디자인에 대한 평가

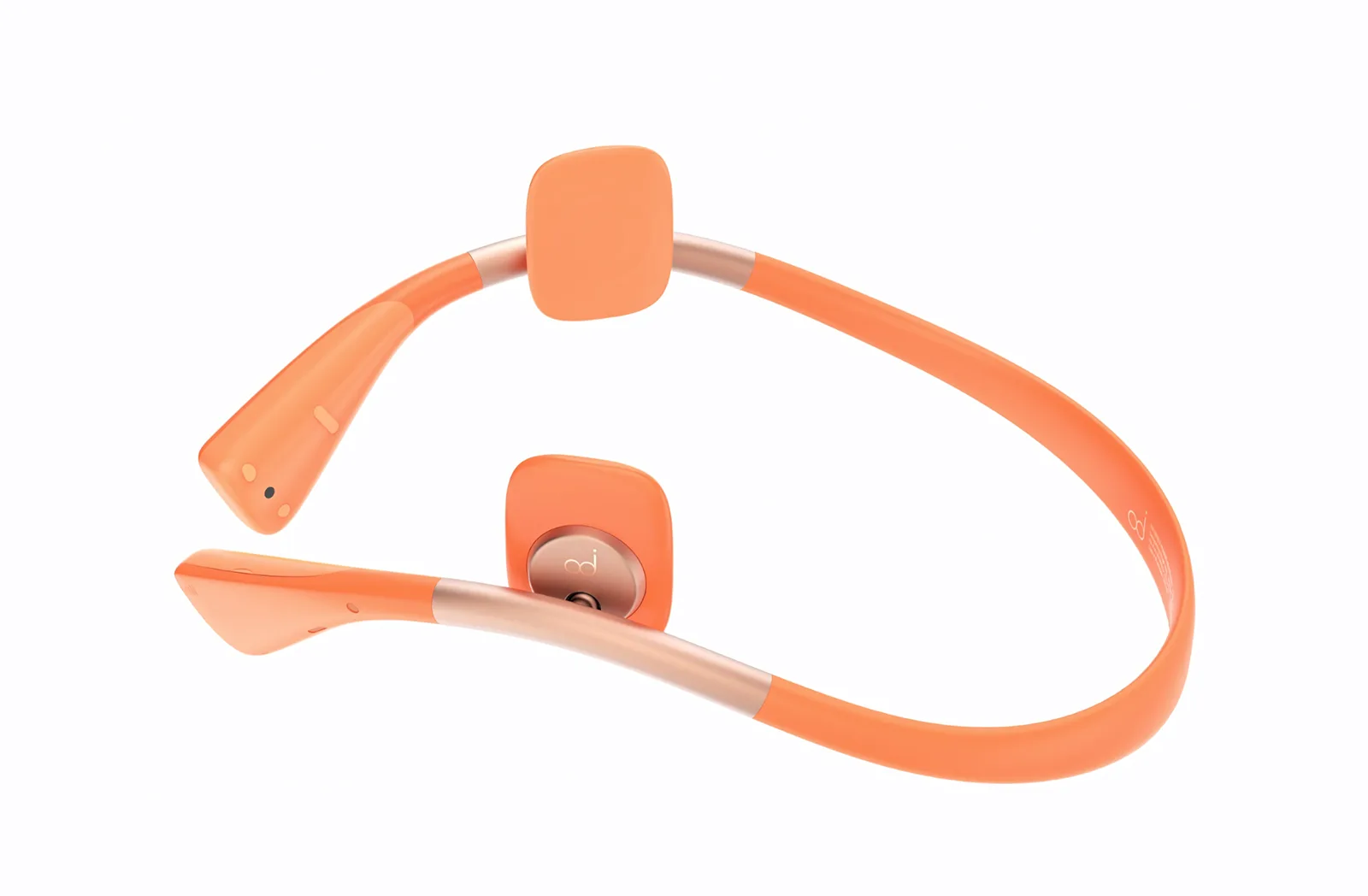

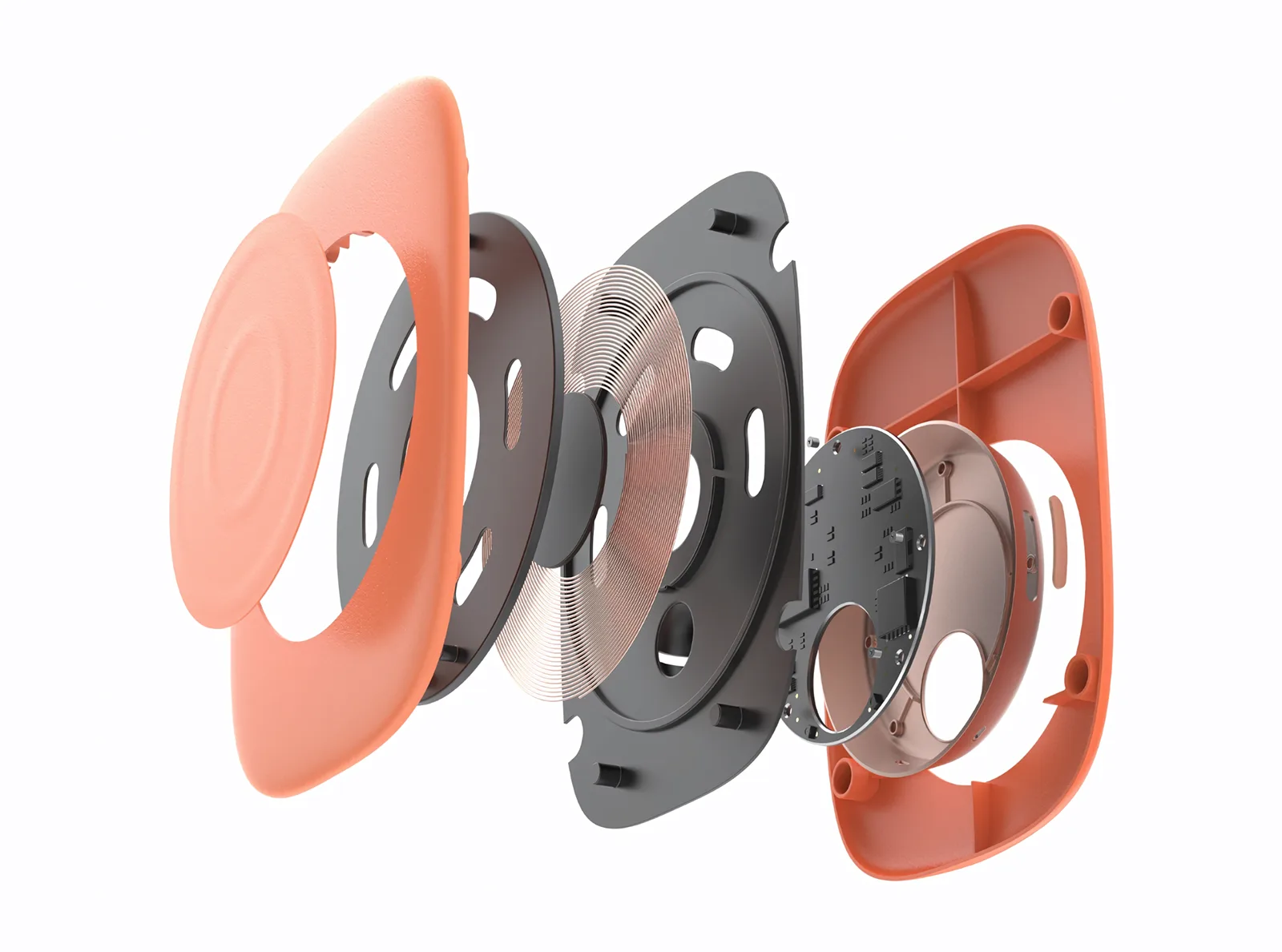

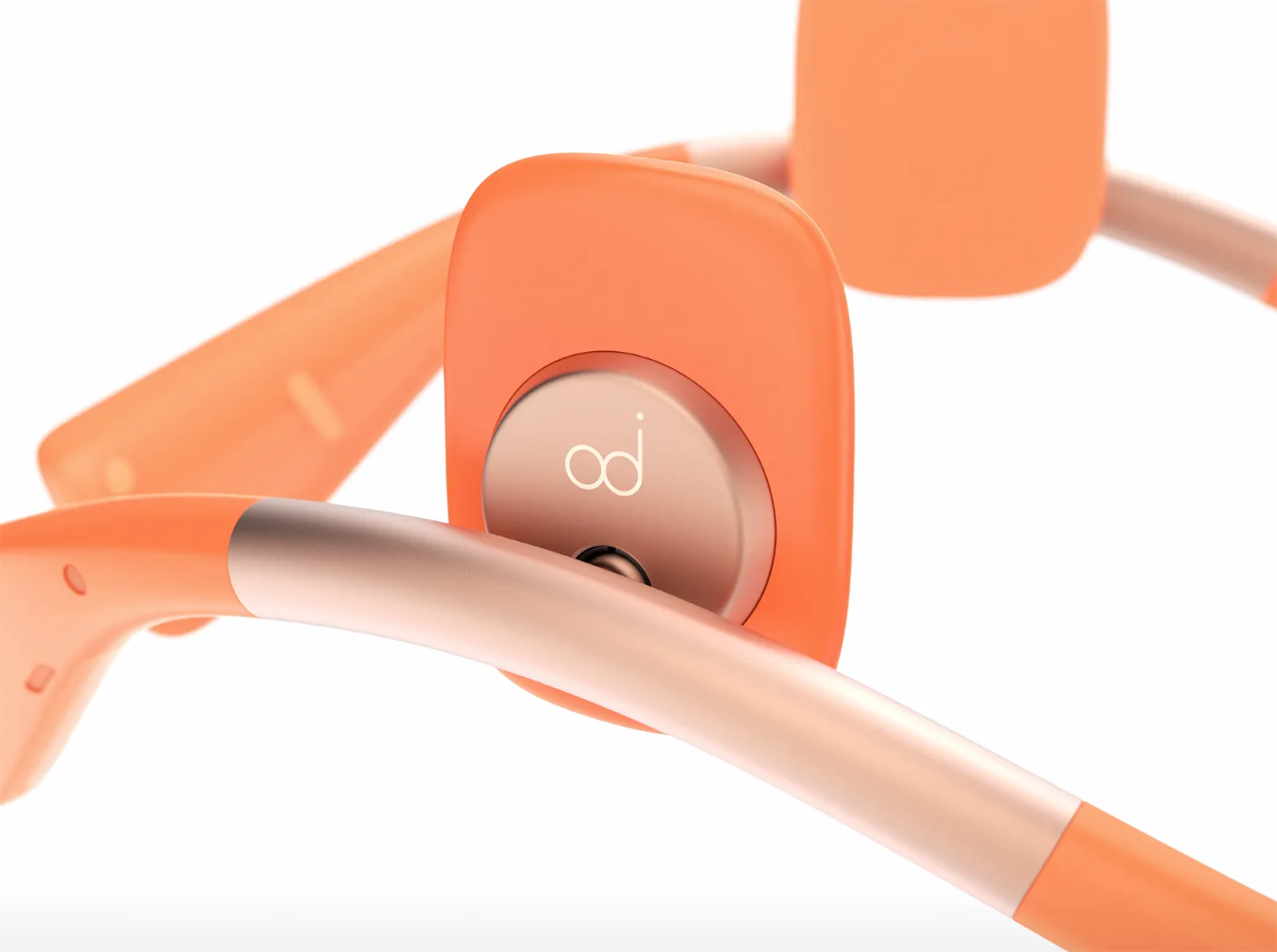

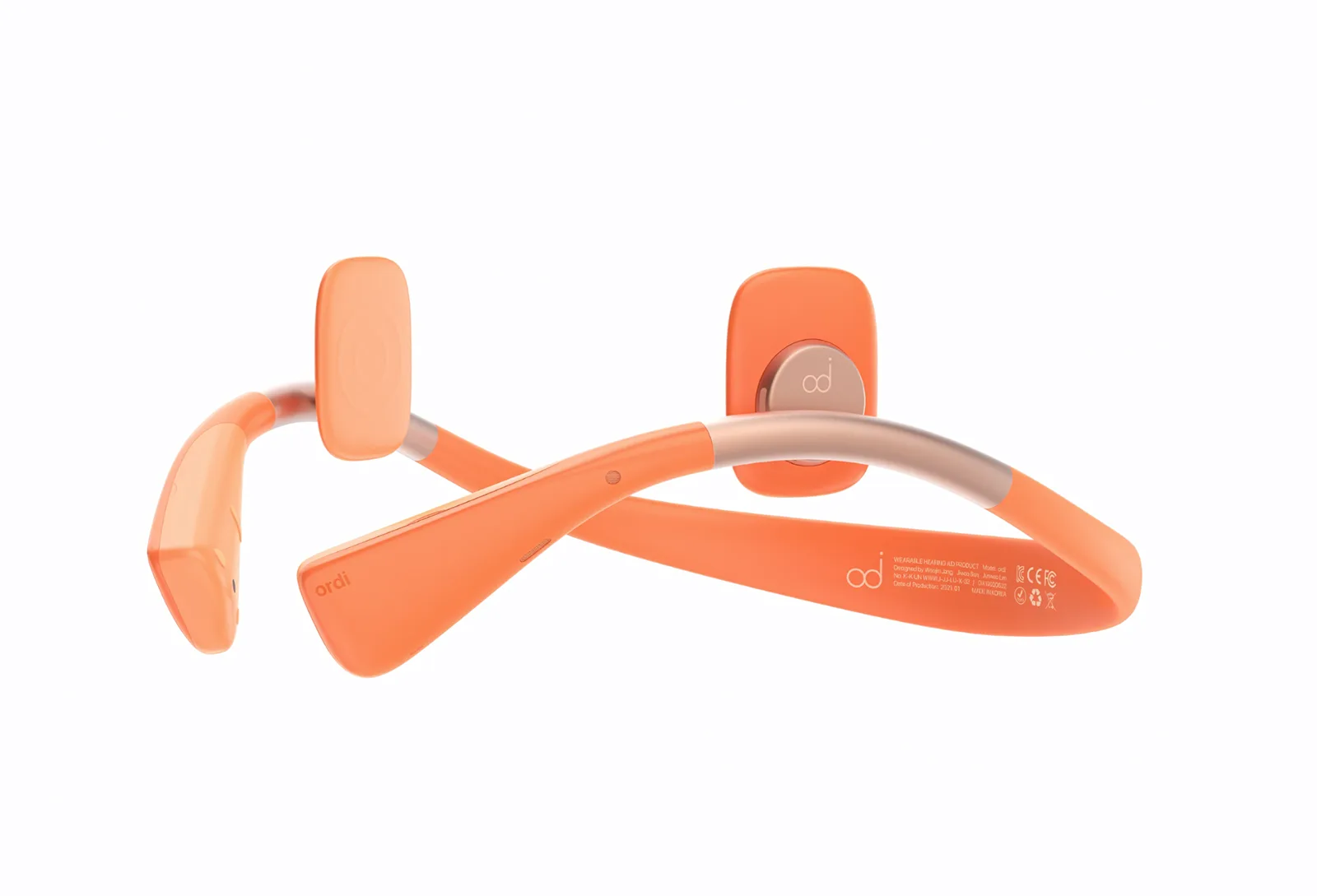

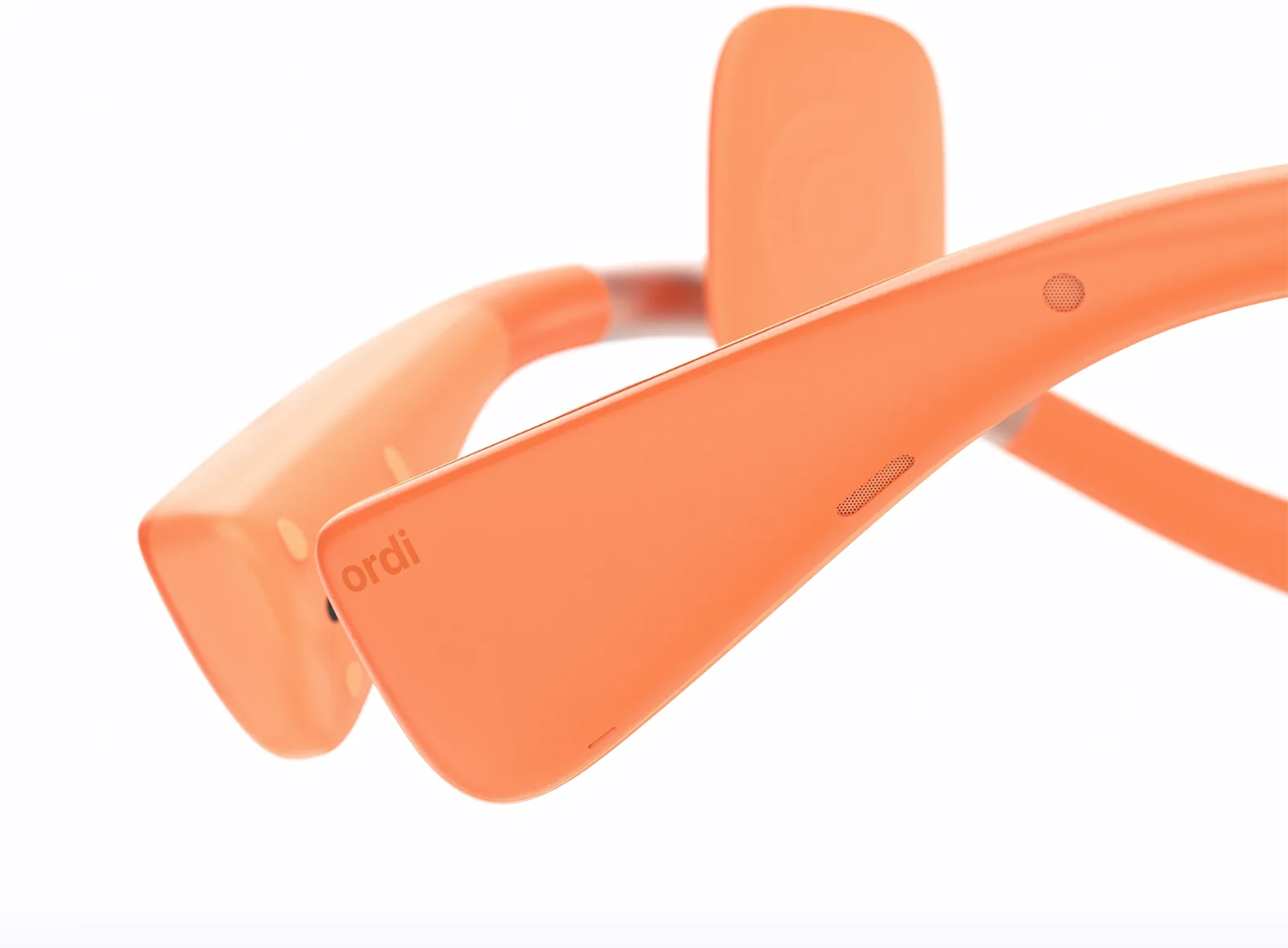

01. 오르디 인공와우 장치

Ordi 인공와우 장치는 중증 난청 환자를 위해 특별히 고안된 혁신적인 제품입니다. 스타일리시한 이어폰 디자인이 특징이며 골전도 기술을 활용하여 쉽게 착용할 수 있습니다. 블루투스 5.0과 스마트폰 연결을 통해 자유롭게 음악을 즐길 수 있습니다.

양쪽의 사운드 프로세서는 각 귀의 다양한 청력 손실 정도에 따라 좌우 밸런스를 자동으로 조정하여 청각 장애가 있는 사용자에게 보다 편안하고 개인화된 청각 경험을 제공할 수 있습니다.

장우진 디자인

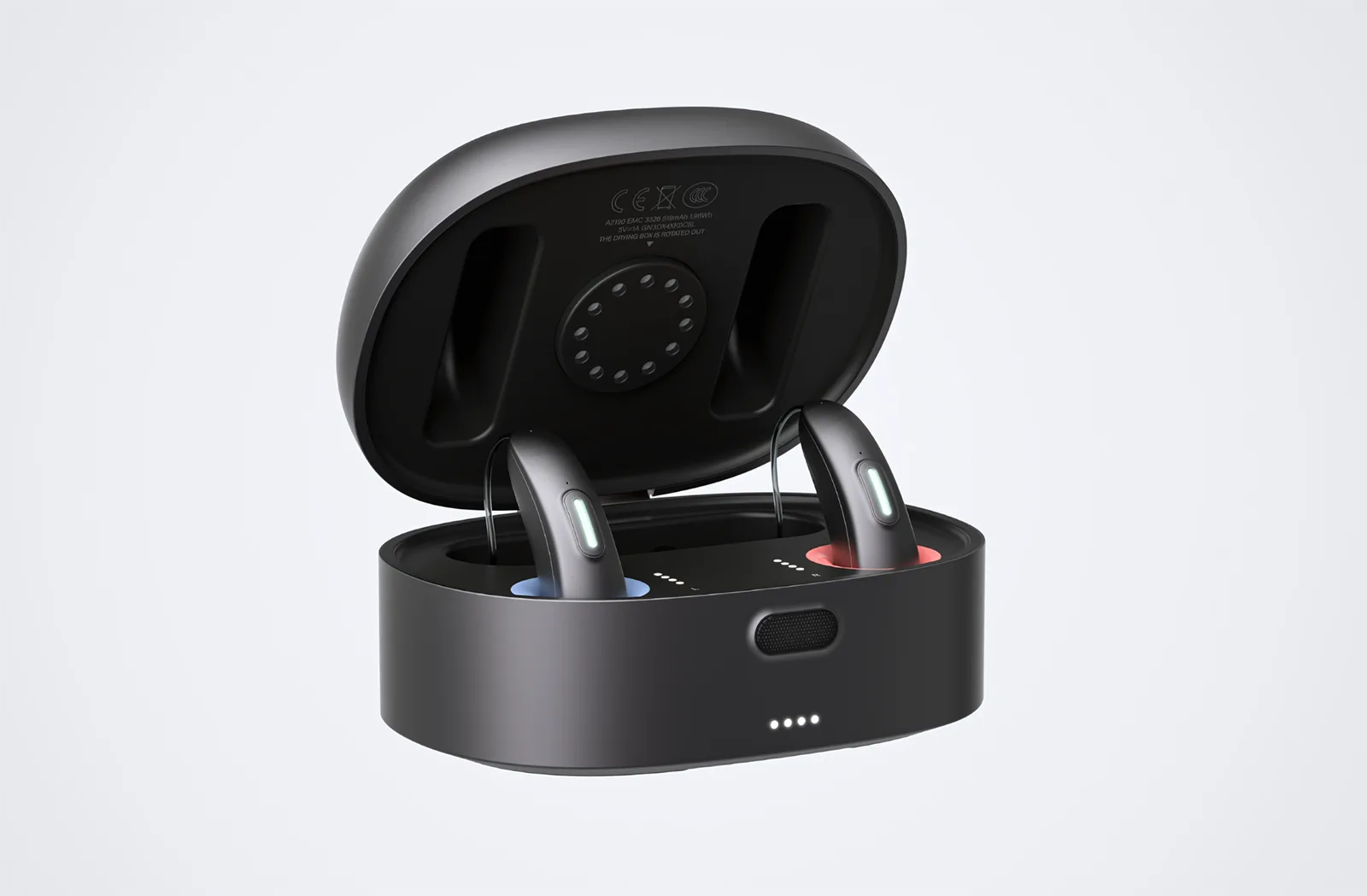

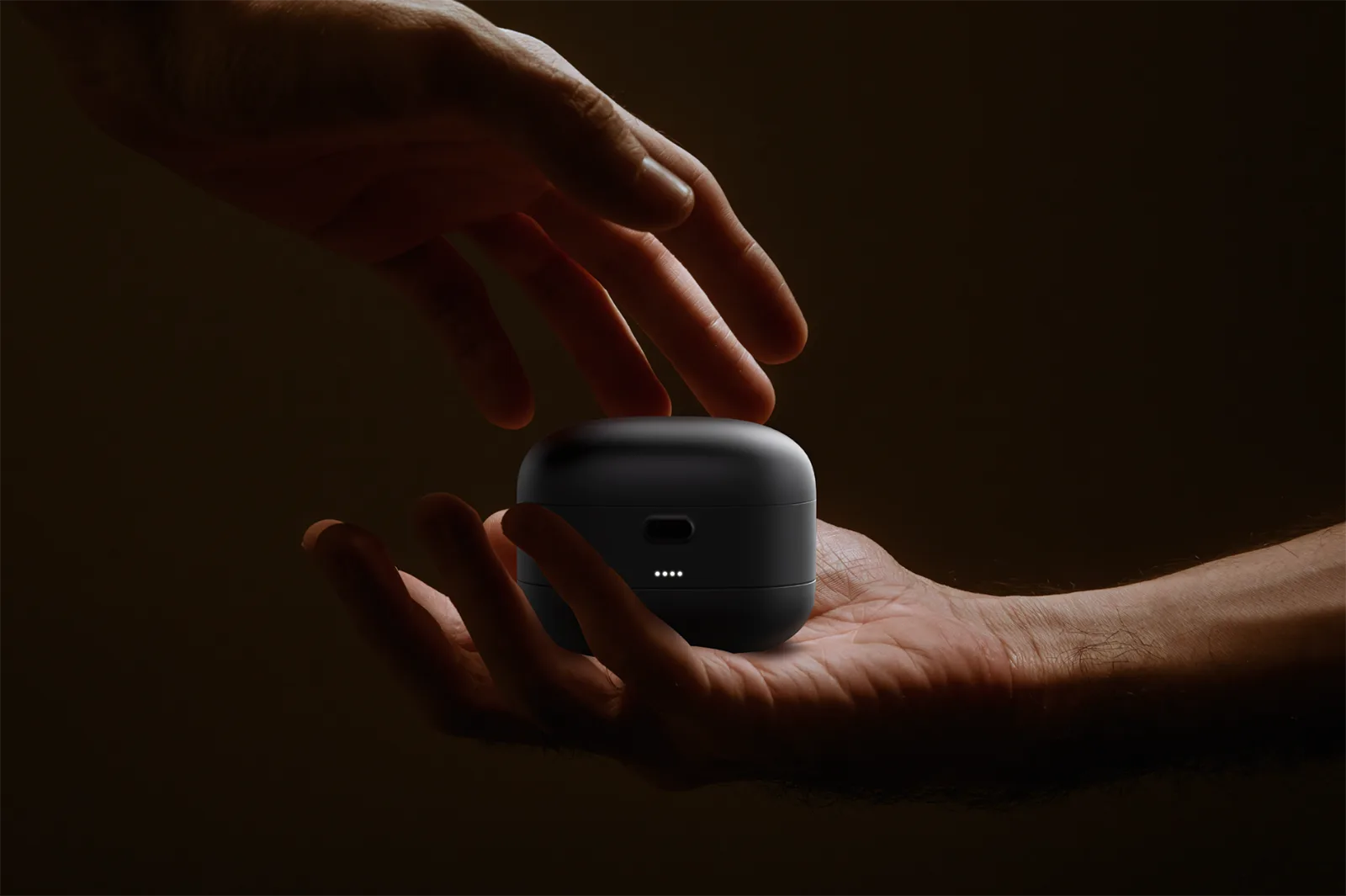

02. 실버 에그 히어링 이어버드

이 히어링 이어버드의 충전 케이스는 달걀 모양의 외관을 자랑하며, 부드럽고 우아한 곡선으로 제품에 친근감을 줄 뿐만 아니라 사용자에게 심리적인 안정감을 제공합니다.

단순함을 강조하는 디자인 철학으로 디자인 요소를 줄여 직관적인 기능을 구현하고 처음 사용하는 사용자도 직관을 통해 쉽게 조작할 수 있도록 했습니다.

또한 충전 케이스 하단의 확장 가능한 배터리 설계로 배터리 수명을 효과적으로 연장하여 장시간 사용 시에도 문제없이 사용할 수 있습니다. 전체적인 디자인은 미적 감각과 실용성을 모두 만족시키며 청각 장애를 가진 사람들의 요구에 대한 깊은 이해와 배려가 반영되어 있습니다.

Encore에서 설계

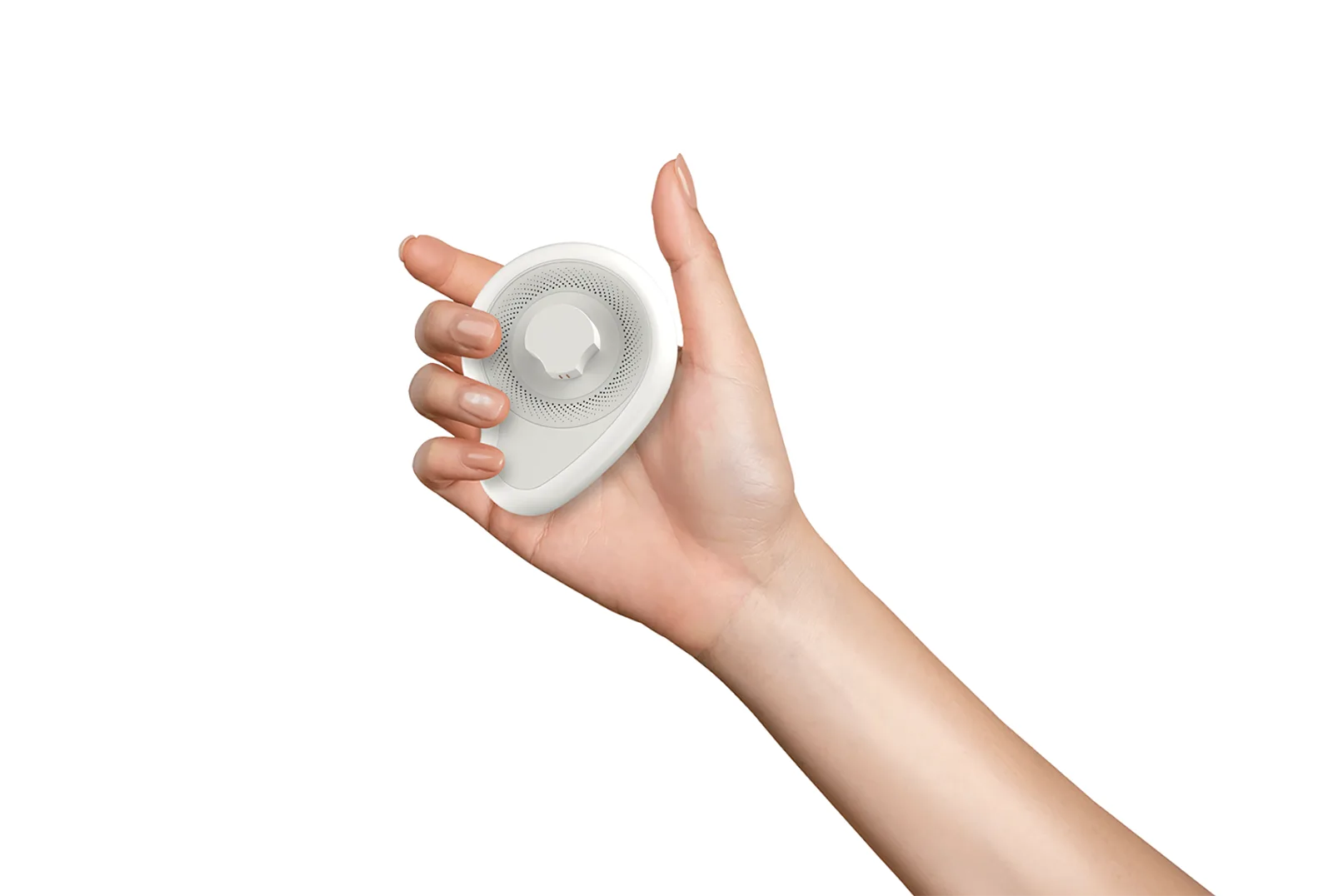

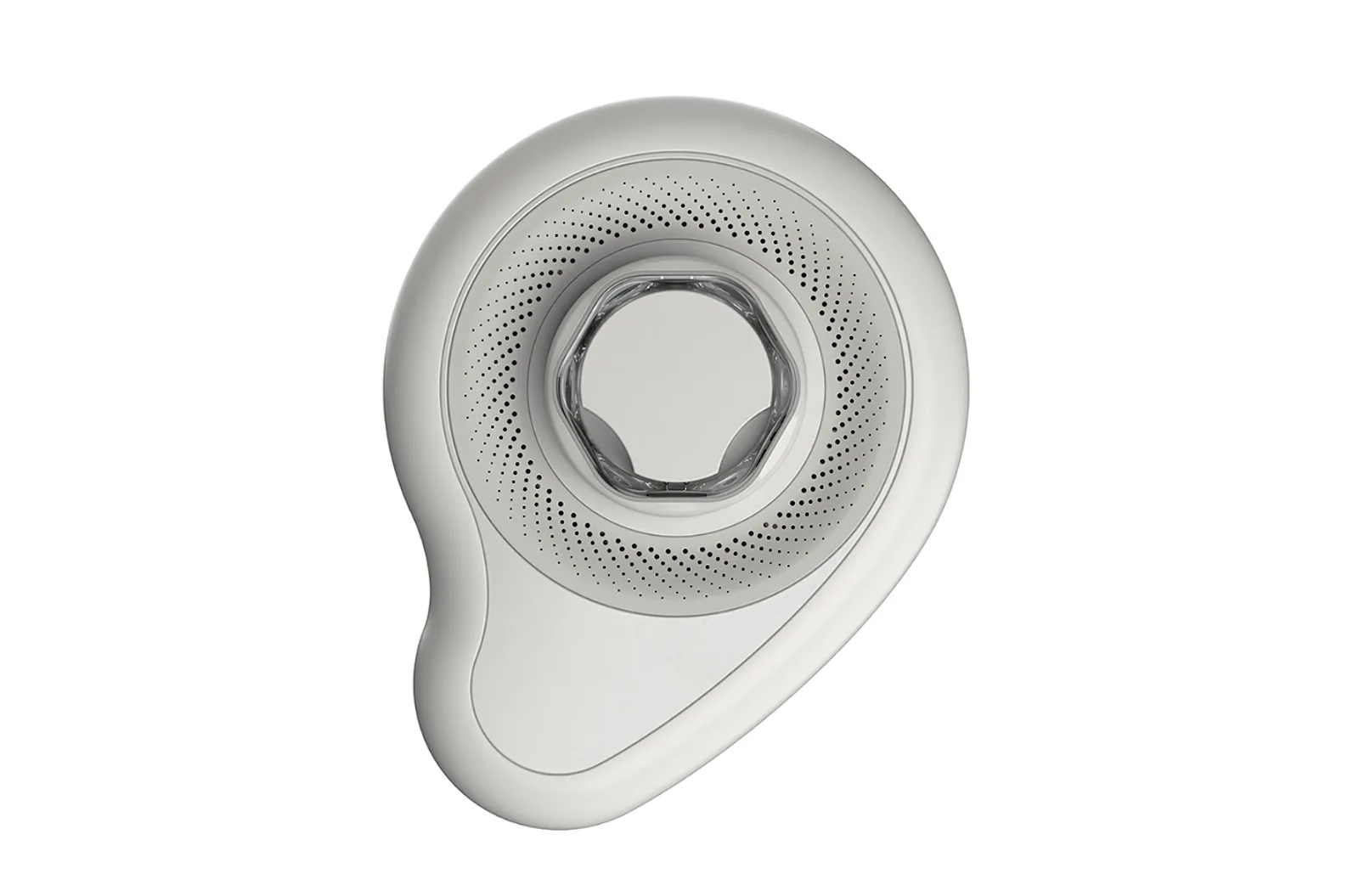

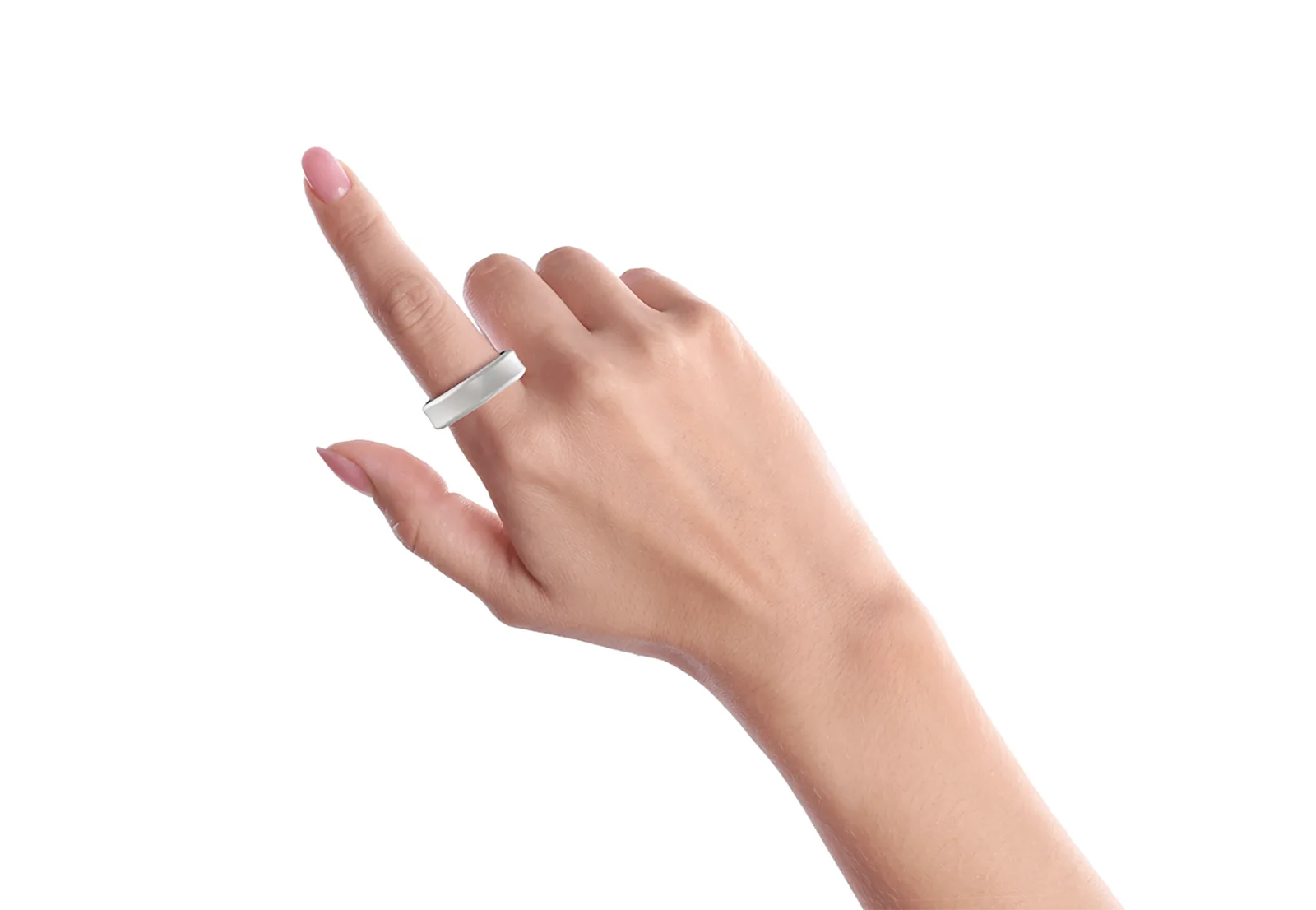

03. 히어로 보청기

Hearo는 진동 링을 통해 중요한 소리를 촉각 신호로 변환하여 사용자가 수면 중에도 상황을 인지할 수 있도록 도와줍니다.

이 제품은 야간에 화재 경보와 같은 중요한 소리를 듣지 못하는 청각 장애인의 불안을 완화하여 삶의 질을 향상시키는 것을 목표로 합니다. 편안한 착용감과 사용 편의성을 최우선으로 고려하여 사용자가 안심하고 안전하게 휴식을 취할 수 있도록 디자인되었습니다.

노현재 디자인

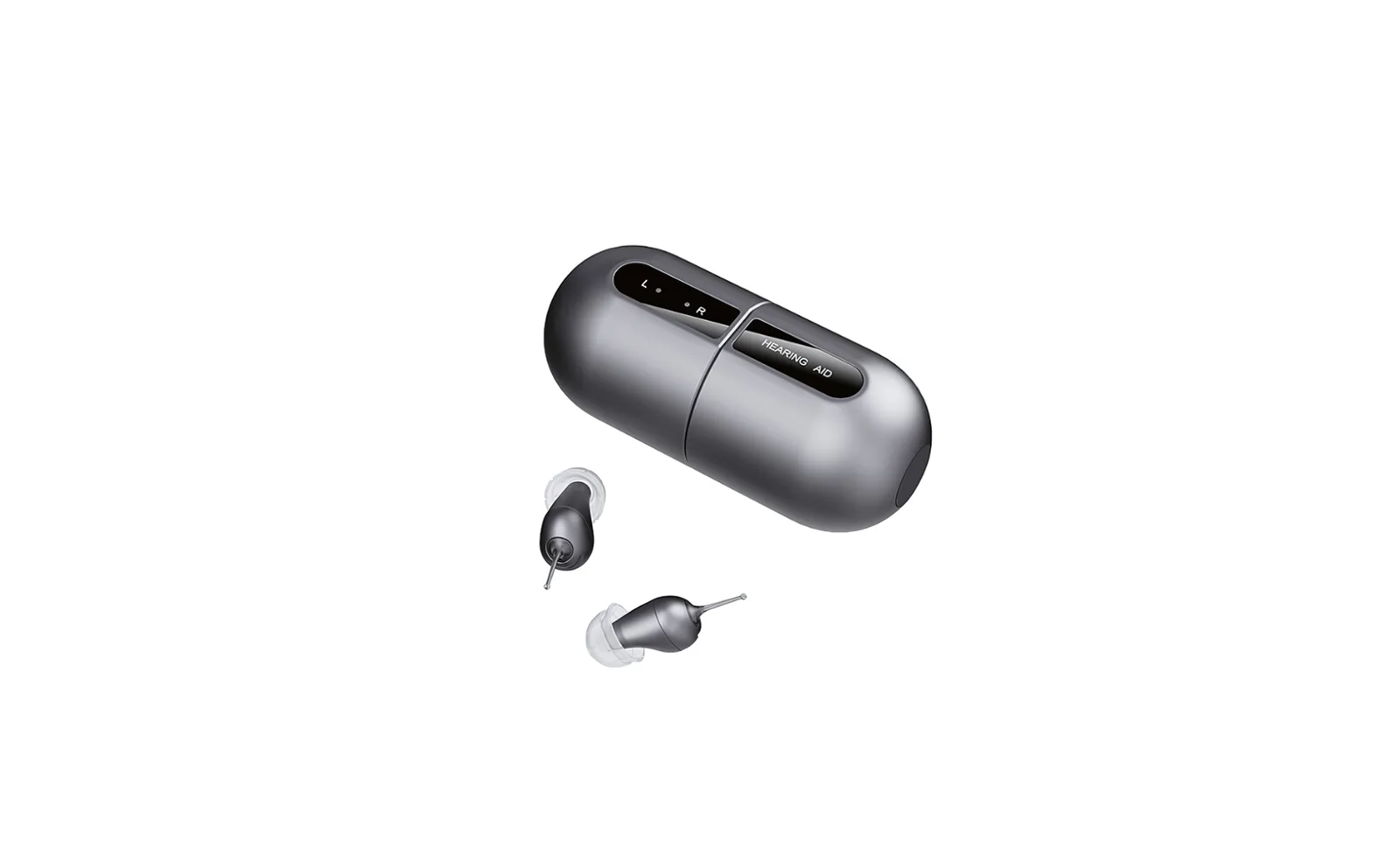

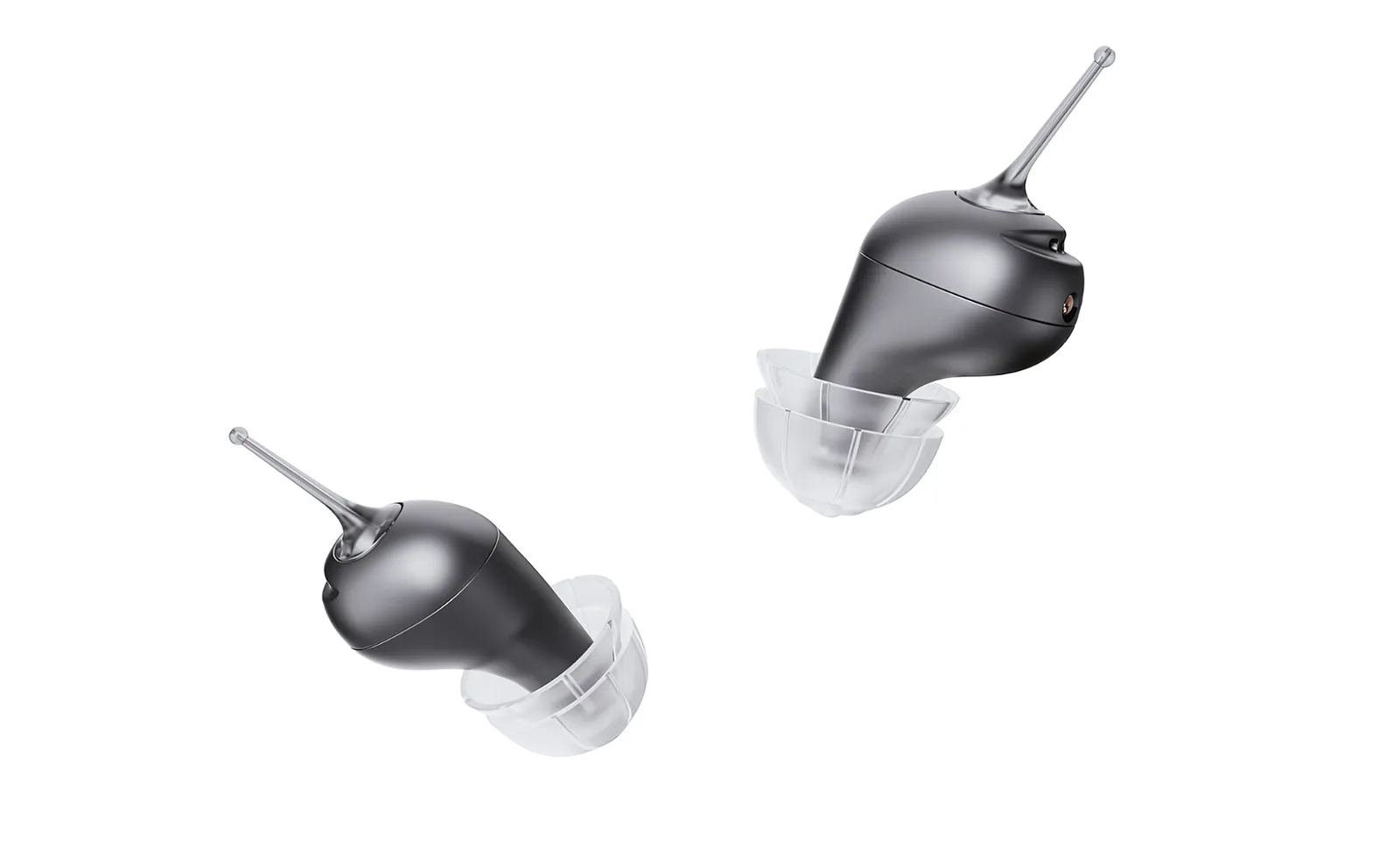

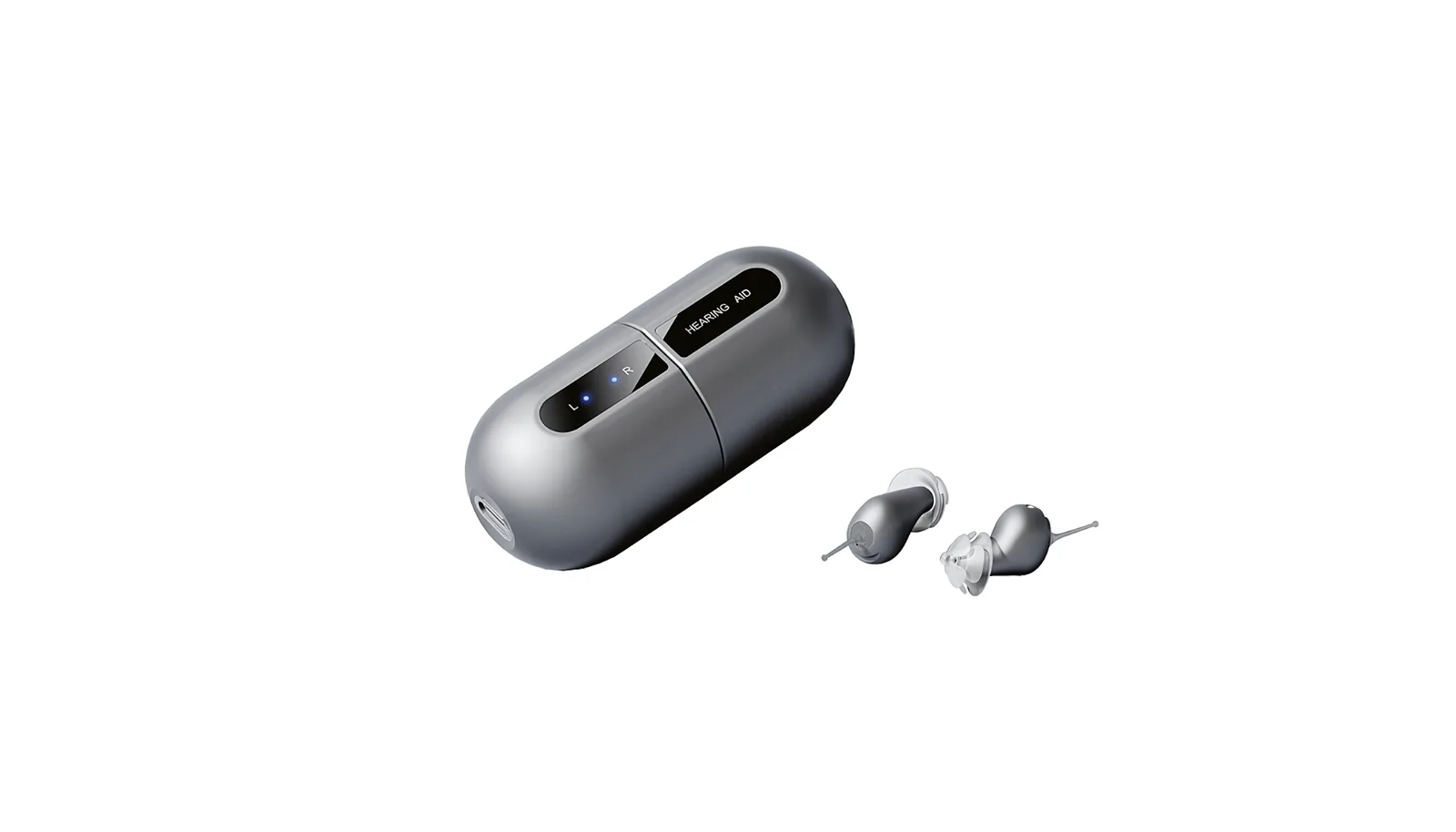

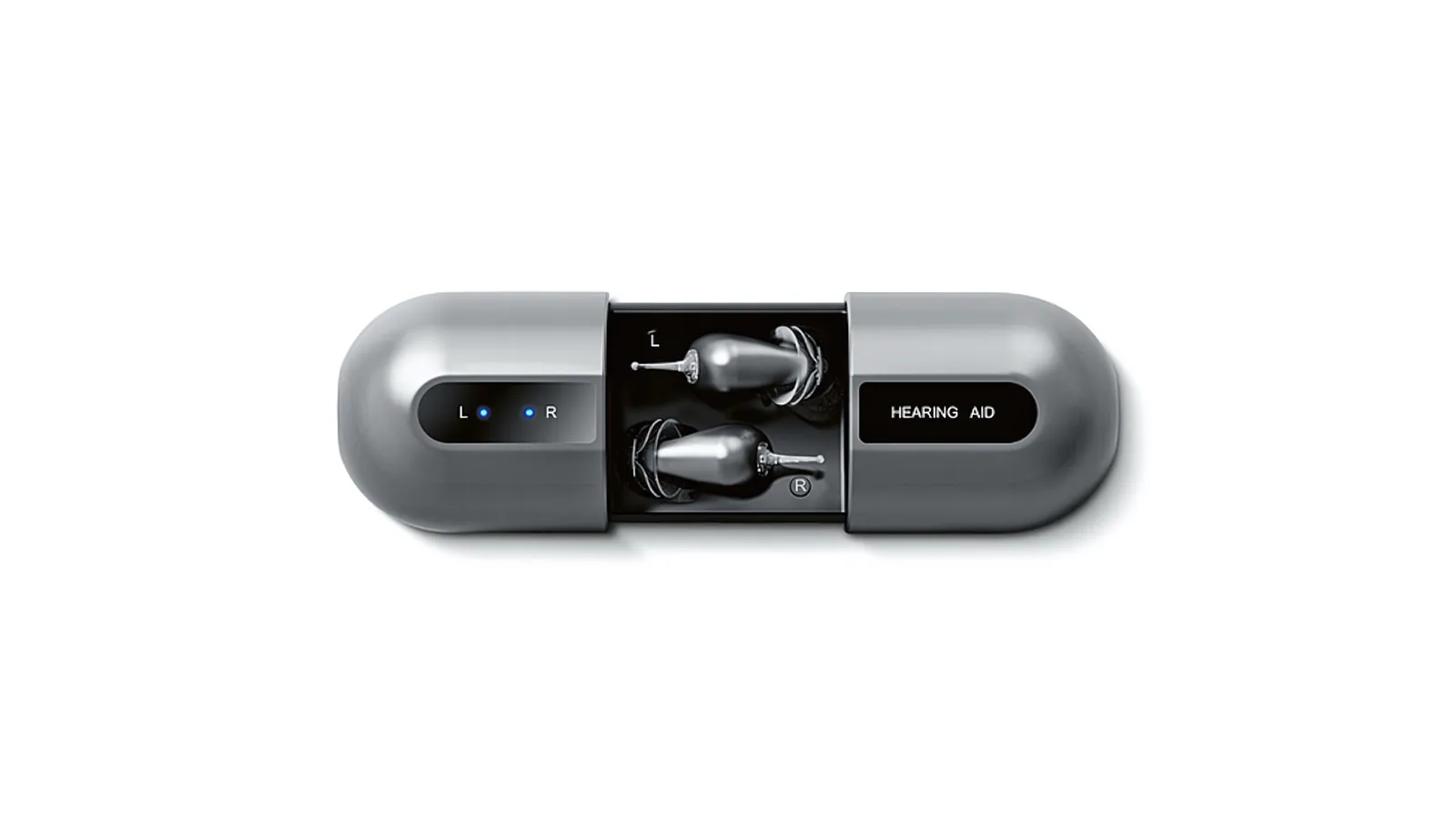

04. 징하오 JH-A40 보청기

독특한 우주 캡슐 컨셉에서 영감을 받은 이 디자인은 경증에서 중등도 난청을 가진 개인에게 맞춤화된 지원을 제공합니다. 눈에 거의 띄지 않는 컴팩트한 외관은 미적으로도 아름다울 뿐만 아니라 착용자의 자신감도 높여줍니다.

고급 디지털 칩이 시끄러운 환경에서도 최적의 청각적 경험을 보장합니다.

또한 이 디바이스는 전화, 음악, TV 오디오를 직접 전송할 수 있는 특화된 스트리밍 기능을 갖추고 있습니다. 직관적인 컨트롤과 15시간이 넘는 배터리 수명으로 일상적인 사용의 편의성과 편안함을 더욱 향상시킵니다.

디자인: JingHao

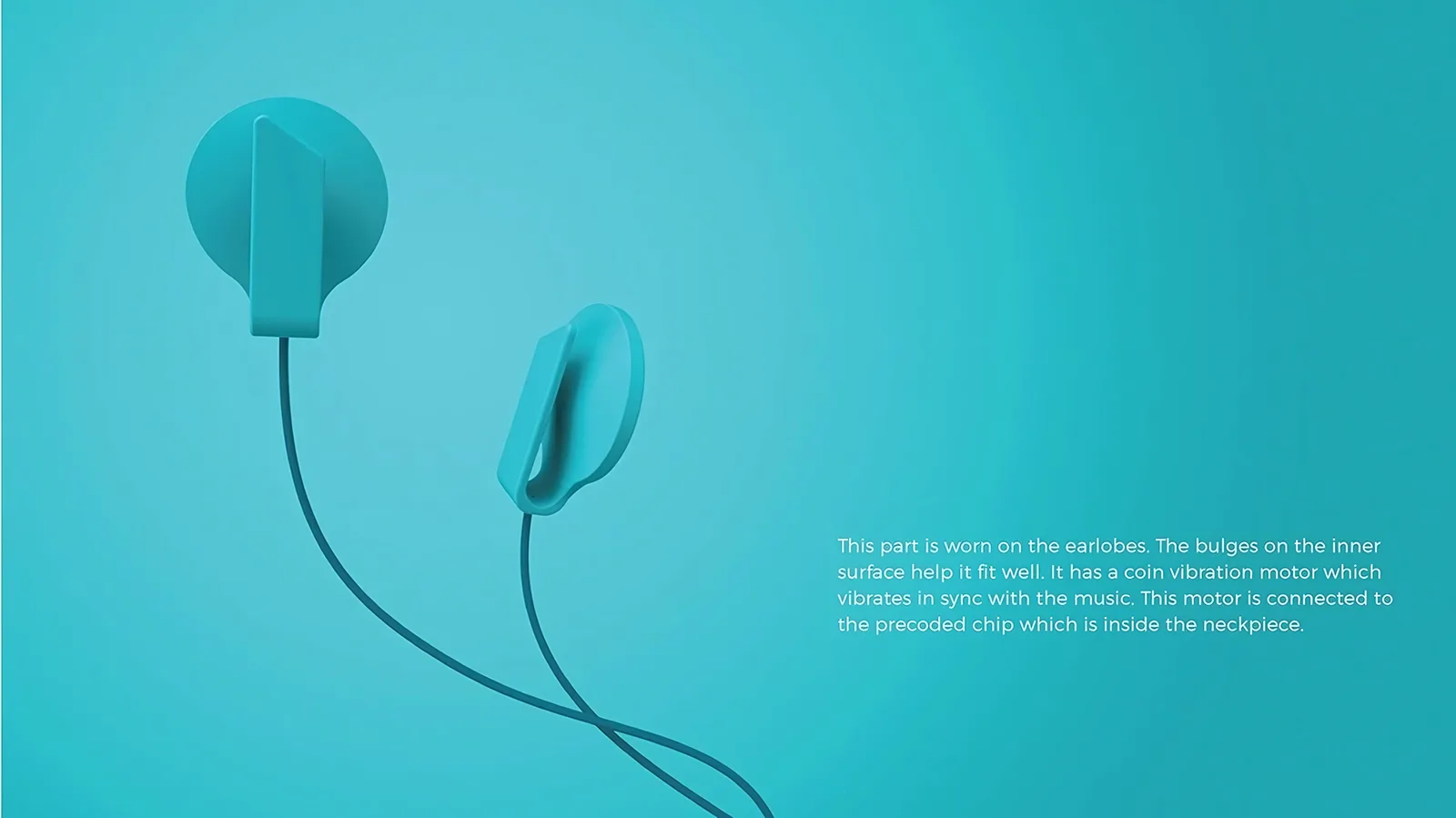

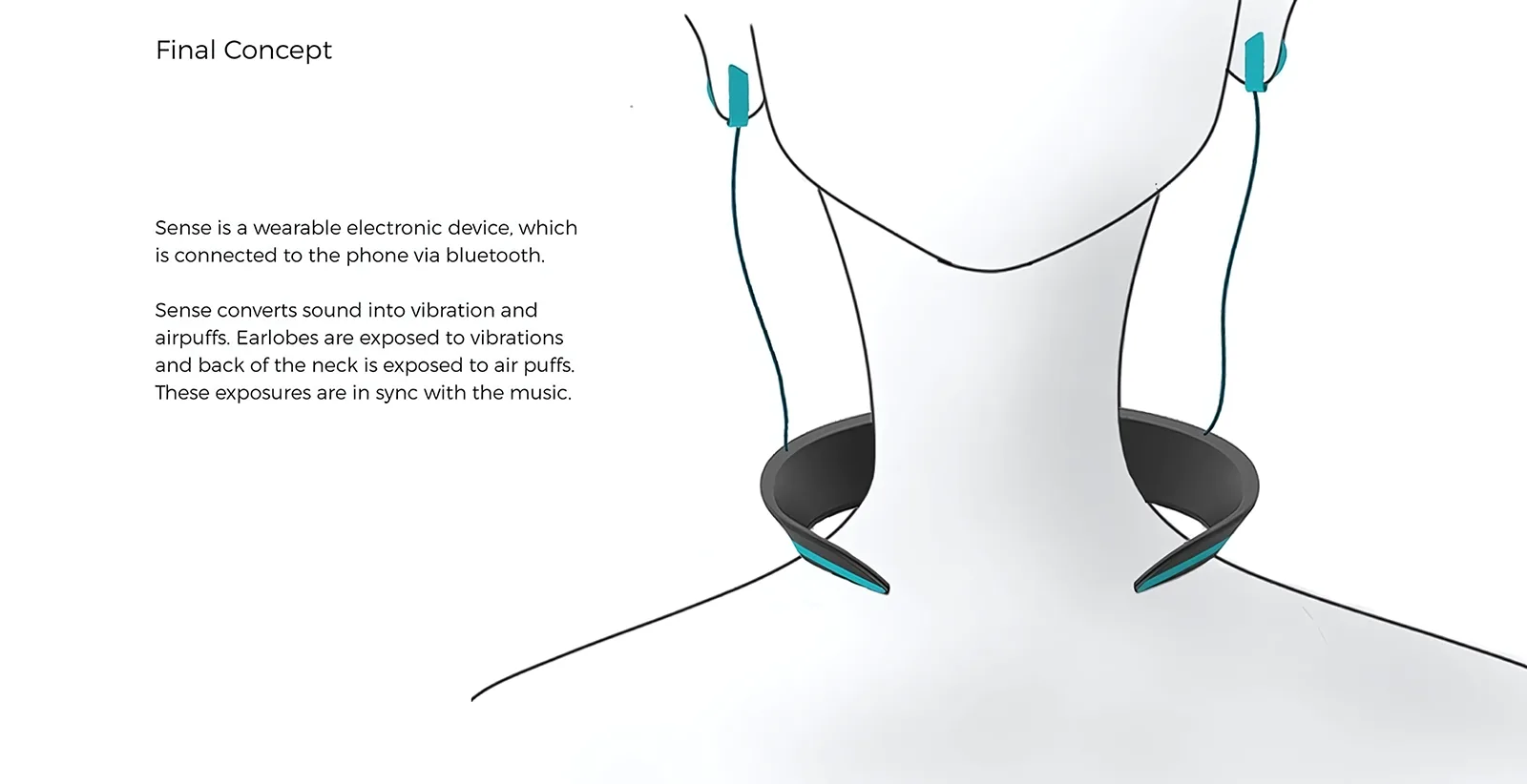

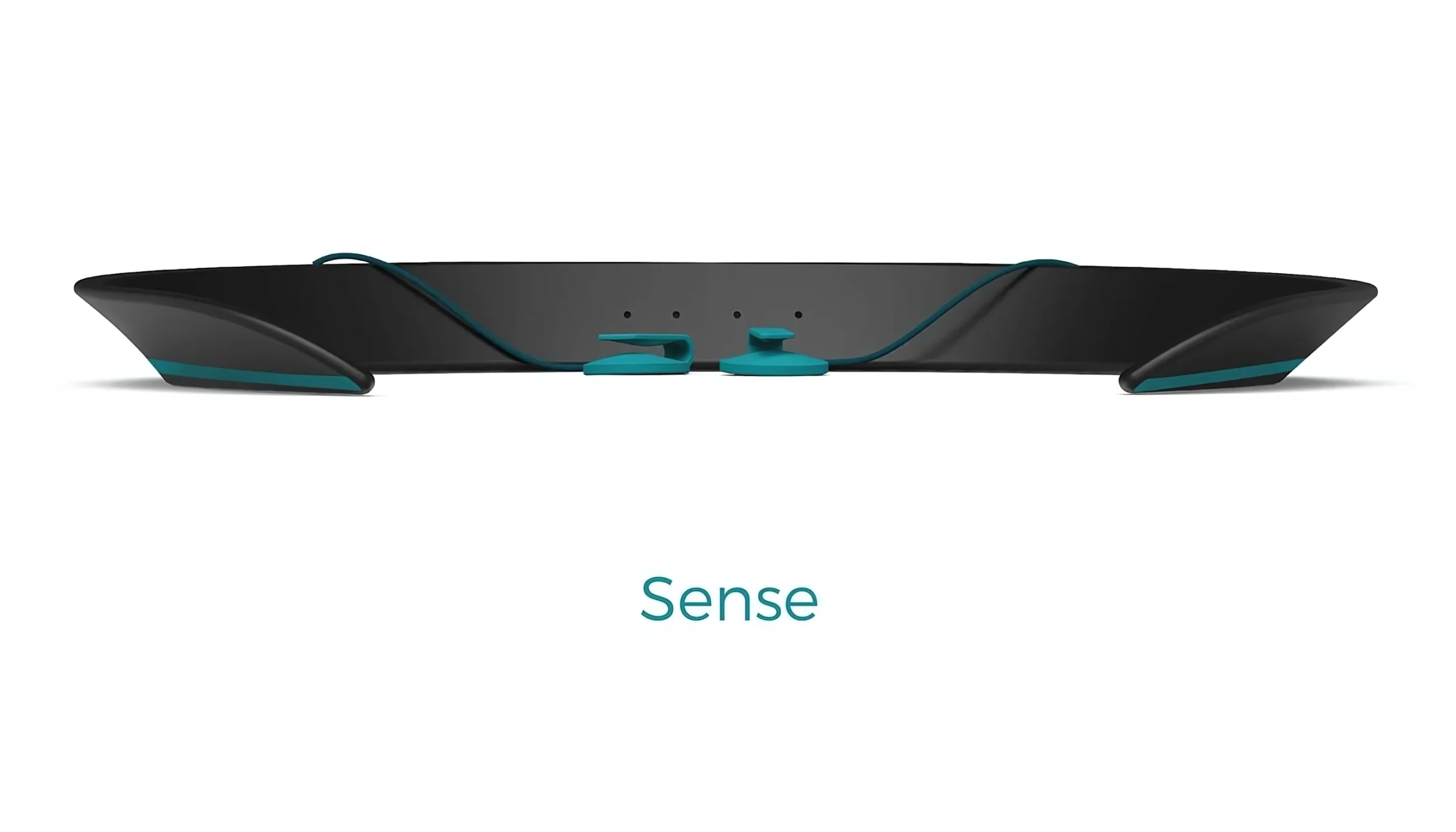

05. Sense

목에 착용하는 이 보청기는 스포츠 무선 이어폰과 유사하여 안정성이 향상되고 배터리 수명이 길어졌습니다.

설계자: 페이치 탕

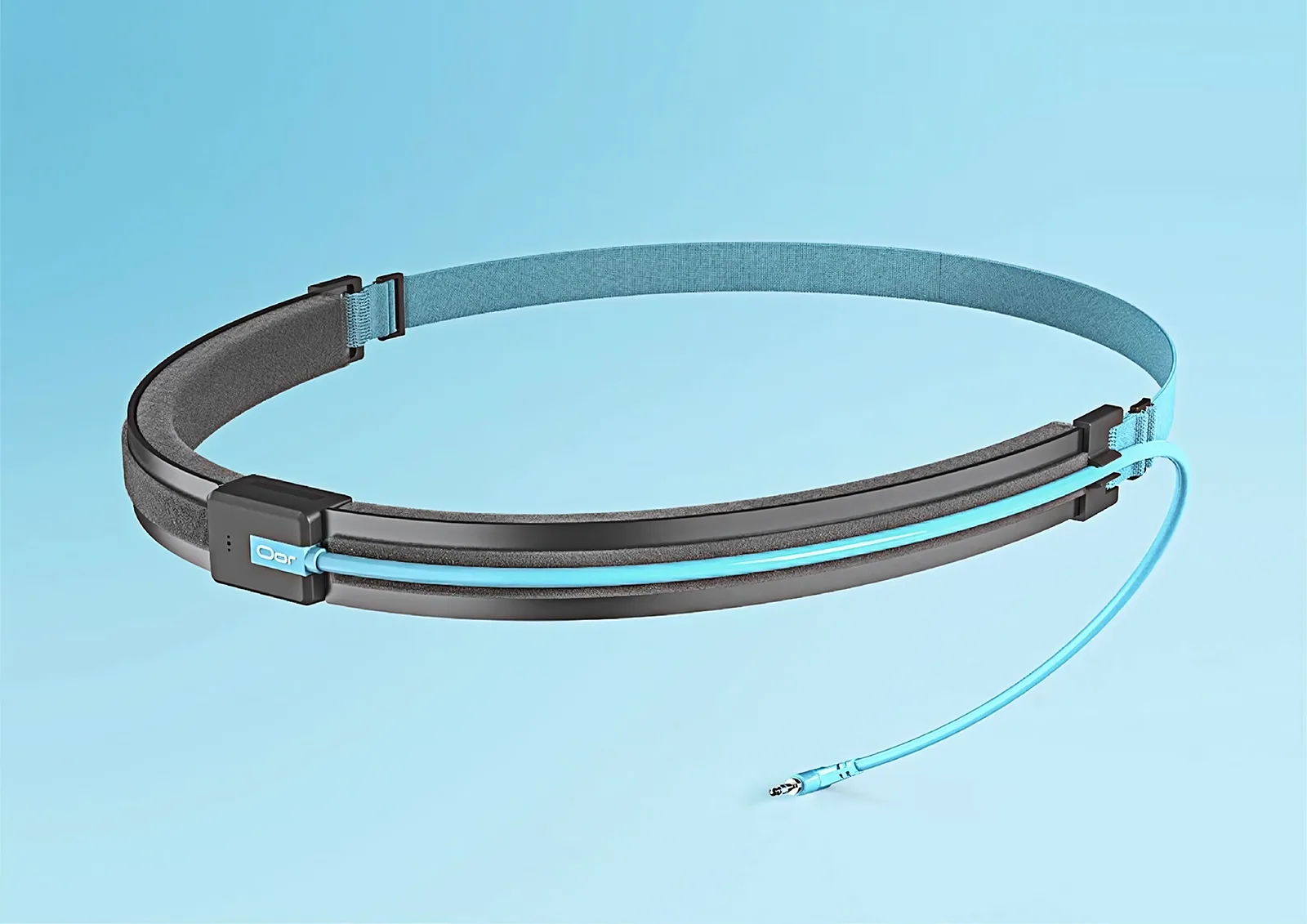

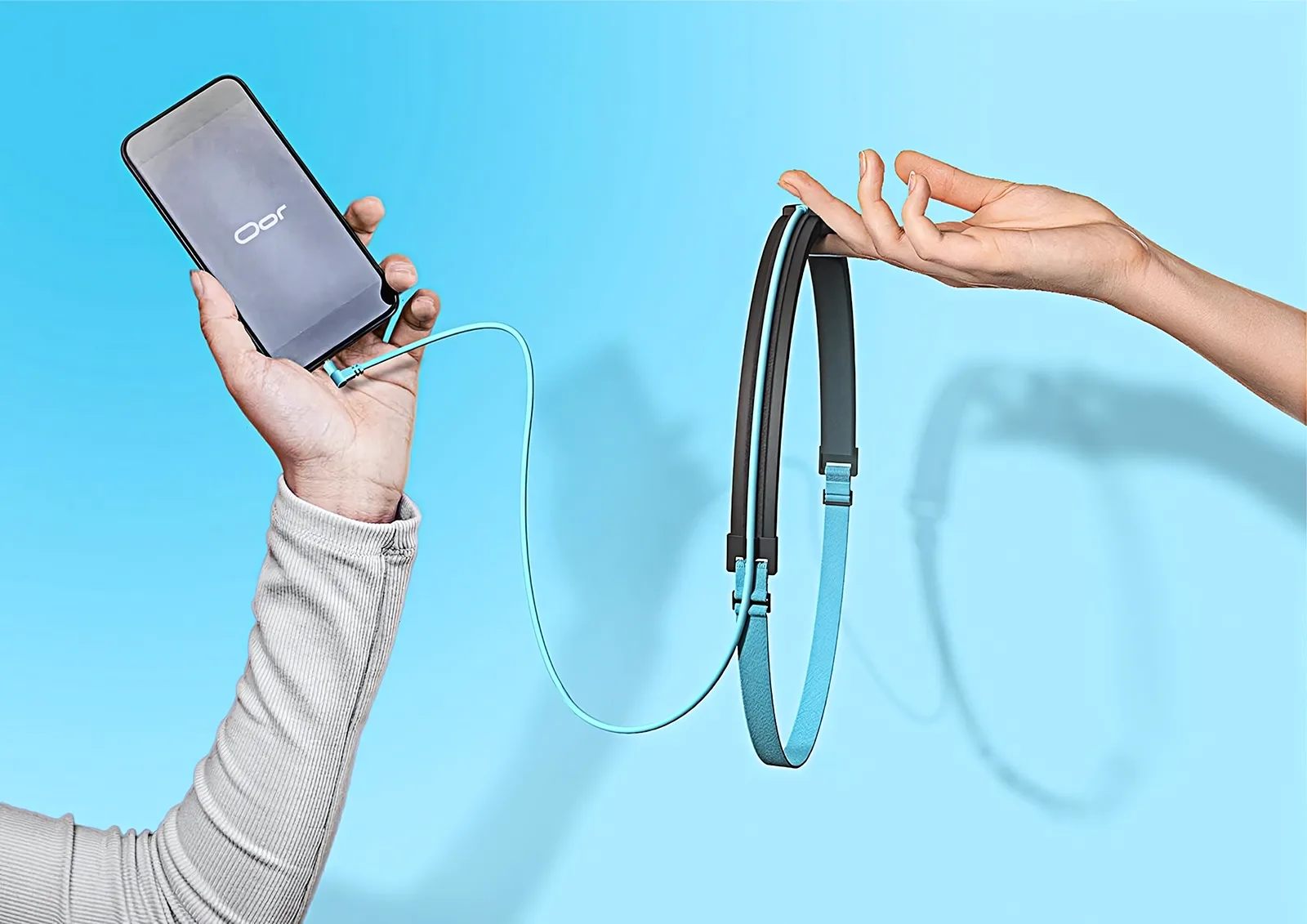

06. Oor - 저가형 보청기

스마트폰을 소리 수신 및 처리 모듈로 사용하고 골전도 이어폰과 페어링하는 저비용 친환경 보청기 솔루션입니다.

디자인: 안드레스 바르비에리

결론 및 전망

5.1 핵심 설계 원칙 요약

보청기 플라스틱 부품 구조 및 외관 디자인에 대한 상세한 분석을 통해 몇 가지 핵심 설계 원칙을 도출할 수 있습니다:

과학적인 소재 선택이 기초를 이룹니다. 보청기용 플라스틱을 선택하려면 비용 외에도 여러 가지 요소를 평가해야 합니다. 생체 적합성, 기계적 강도, 가공성 및 최종 가격을 모두 고려해야 합니다. ABS, PC, 실리콘, 아크릴 수지와 같은 일반적인 소재는 각각 고유한 용도로 사용됩니다. 특히 피부 접촉 부품의 경우, 소재는 의료 등급 표준을 충족하여 인체 안전과 장기적인 내구성을 보장해야 합니다.

합리적인 구조 설계가 가장 중요합니다. 플라스틱 부품 구조는 균일한 벽 두께 유지, 금형 배출 용이성, 일상적인 사용을 위한 적절한 강도 제공이라는 기본 원칙을 따라야 합니다. 전략적인 리브 배치, 최적화된 벽 두께 분포, 적절한 구배 각도는 제조 가능성과 함께 안정적인 성능을 가능하게 합니다. 특히 소형화 추세는 제한된 공간에 모든 기능을 통합하는 설계자의 엔지니어링 기술과 창의성을 요구합니다.

인체공학은 사용자 경험에 직접적인 영향을 미칩니다. 편안한 착용감은 장기적인 사용자 수용성을 결정합니다. 정밀한 이어 매칭, 합리적인 압력 분배, 엄격한 무게 조절로 편안함을 크게 향상시킵니다. 현대적인 디자인은 점점 더 개인화된 커스터마이징을 선호합니다. 3D 스캐닝과 3D 프린팅을 활용하여 맞춤형 장치를 제작하는 것은 착용감 개선을 위한 효과적인 접근 방식이 되었습니다.

인간 중심의 인터랙션 디자인은 사용성에 영향을 미칩니다. 버튼, 표시등, 배터리 칸과 같은 구성 요소는 사용자, 특히 손재주가 떨어질 가능성이 있는 고령 사용자의 요구를 충분히 고려한 디자인이 필요합니다. 적절한 크기, 명확한 촉각 피드백, 직관적인 조작 로직은 모든 사용자의 접근성을 보장합니다.

첨단 제조 공정을 통해 디자인을 실현할 수 있습니다. 사출 성형 기술을 선택하고 최적화하는 것은 최종 제품의 품질과 비용에 직접적인 영향을 미칩니다. 투샷 성형, 인서트 성형, 정밀 마이크로 성형과 같은 고급 기술은 복잡한 디자인 컨셉을 실현하는 데 도움이 됩니다. 동시에 제조용 설계(DFM) 원칙을 엄격하게 준수하면 생산 효율성이 향상되고 제조 비용이 절감됩니다.

기술 트렌드 및 혁신 방향

앞으로 보청기 플라스틱 부품 디자인은 몇 가지 궤적을 따라 진화할 것입니다:

지능 및 자가 적응 기술이 주류가 될 것입니다. 미래의 보청기는 환경 변화에 따라 자동으로 설정을 조정하는 '스마트'해질 것입니다. 따라서 플라스틱 부품 설계는 더 많은 센서를 통합하고 안테나 성능을 최적화하며 효율적인 열 관리 솔루션을 제공하는 등 이러한 기능을 수용해야 합니다.

개인 맞춤형 커스터마이징이 널리 보급될 것입니다. 3D 스캐닝과 3D 프린팅이 발전하고 비용이 감소함에 따라 맞춤형 보청기 쉘이 표준 서비스가 될 수 있습니다. 이를 위해서는 디자이너의 디지털 도구에 대한 숙련도와 개별화된 디자인 요구 사항에 대한 신속한 대응이 필요합니다.

새로운 소재와 공정은 계속해서 한계를 뛰어넘을 것입니다. 재료 과학의 발전으로 자가 치유 스마트 소재, 친환경 생분해성 소재, 특수 광학/전기적 특성을 지닌 소재 등 고성능의 기능성 플라스틱이 탄생할 것입니다. 한편 적층 제조(3D 프린팅) 및 나노 제조와 같은 새로운 제조 공정은 새로운 디자인 가능성을 열어줄 것입니다.

지속 가능한 개발의 중요성은 점점 더 커질 것입니다. 환경 보호와 지속 가능성은 이제 전 세계적인 합의입니다. 미래의 보청기 설계는 재료 재활용 가능성, 에너지 효율적인 생산, 제품 수명 등 전체 수명 주기에 걸친 환경 영향을 고려해야 합니다. 설계자는 성능의 우수성과 환경적 책임의 균형을 맞춰야 합니다.

디자이너를 위한 권장 사항 및 행동 지침

이러한 분석을 바탕으로 보청기 설계자를 위한 권장 사항을 제안합니다:

지속적인 학습과 기술 향상은 필수입니다. 빠른 기술 반복으로 인해 디자이너는 학습 열정을 유지하고 지식 기반을 지속적으로 업데이트해야 합니다. 특히 새로운 재료, 프로세스, 기술에 관심을 기울이고 최신 디자인 툴과 시뮬레이션 소프트웨어를 숙달해야 합니다.

분야 간 협업을 강조합니다. 현대 보청기 설계는 음향, 전자, 재료, 기계, 인체공학을 포함하는 시스템 엔지니어링의 노력입니다. 단독으로 접근하는 방식은 이제 구식이 되었습니다. 설계자는 음향 엔지니어, 전자 엔지니어, 재료 전문가, 청각 전문의와 소통하고 협업하여 복잡한 기술적 문제를 해결하는 데 탁월한 능력을 발휘해야 합니다.

디자인 시작점으로 사용자의 요구를 깊이 이해합니다. 궁극적인 목표는 사용자 문제를 해결하는 것입니다. 따라서 디자이너는 다양한 사용자 그룹(특히 노인과 어린이)의 실제 요구 사항과 고충을 이해하는 데 시간을 투자해야 합니다. 사용자 인터뷰, 사용성 테스트, 시장 조사는 디자인 반복을 안내하는 직접적인 피드백을 제공합니다.

경쟁 차별화를 위한 혁신적인 사고력을 키우세요. 디자이너는 관습에 도전하고 새로운 디자인 컨셉과 방법을 실험해야 합니다. 다른 산업(가전제품, 웨어러블 등)에서 영감과 경험을 얻기 위해 열린 사고방식을 유지하는 것도 마찬가지로 중요합니다.

의료 제품 디자이너의 기본인 품질에 대한 인식을 강화하세요. 보청기는 신뢰성과 안전성이 가장 중요합니다. 설계자는 모든 설계 단계에서 엄격한 품질 기준을 유지해야 하며, DFM, 엄격한 테스트, 지속적인 최적화를 통해 100%가 규정과 표준을 준수할 수 있도록 해야 합니다.

팀워크와 커뮤니케이션 능력을 향상하세요. 복잡한 제품 개발은 팀의 힘에 의존합니다. 디자이너는 다양한 팀원에게 디자인 의도와 솔루션 가치를 명확하게 전달하고 이해와 지지를 얻어 프로젝트 성공을 공동으로 이끌어낼 수 있는 강력한 커뮤니케이션 능력이 필요합니다.

결론적으로 보청기 플라스틱 부품 설계는 도전적이면서도 매우 가치 있는 작업입니다. 기술이 발전하고 사용자의 요구가 다양해짐에 따라 디자이너는 지속적인 전문성 개발과 최신 정보를 유지해야만 만족스러운 결과를 제공할 수 있습니다. 과학적 설계, 첨단 프로세스, 끊임없는 혁신을 통해 미래의 보청기는 전 세계 청각 장애인 커뮤니티에 더 선명하고 편안하며 더 나은 생활 경험을 제공할 수 있을 것으로 믿습니다. 실용적인 관점에서 이러한 총체적인 접근 방식은 사용자 만족과 기술 발전을 모두 보장합니다.
