Conseils pour réduire vos coûts de prototypage rapide dans le domaine du moulage par injection

Le principal inconvénient des méthodes de prototypage traditionnelles est leur coût élevé, qui est plusieurs fois supérieur à celui du prototypage rapide. Les méthodes de prototypage traditionnelles, y compris la sculpture, la gravure manuelle et la fabrication, ont en commun le fait qu'elles nécessitent une main-d'œuvre abondante et des techniciens qualifiés pour faire fonctionner des machines spécialisées.

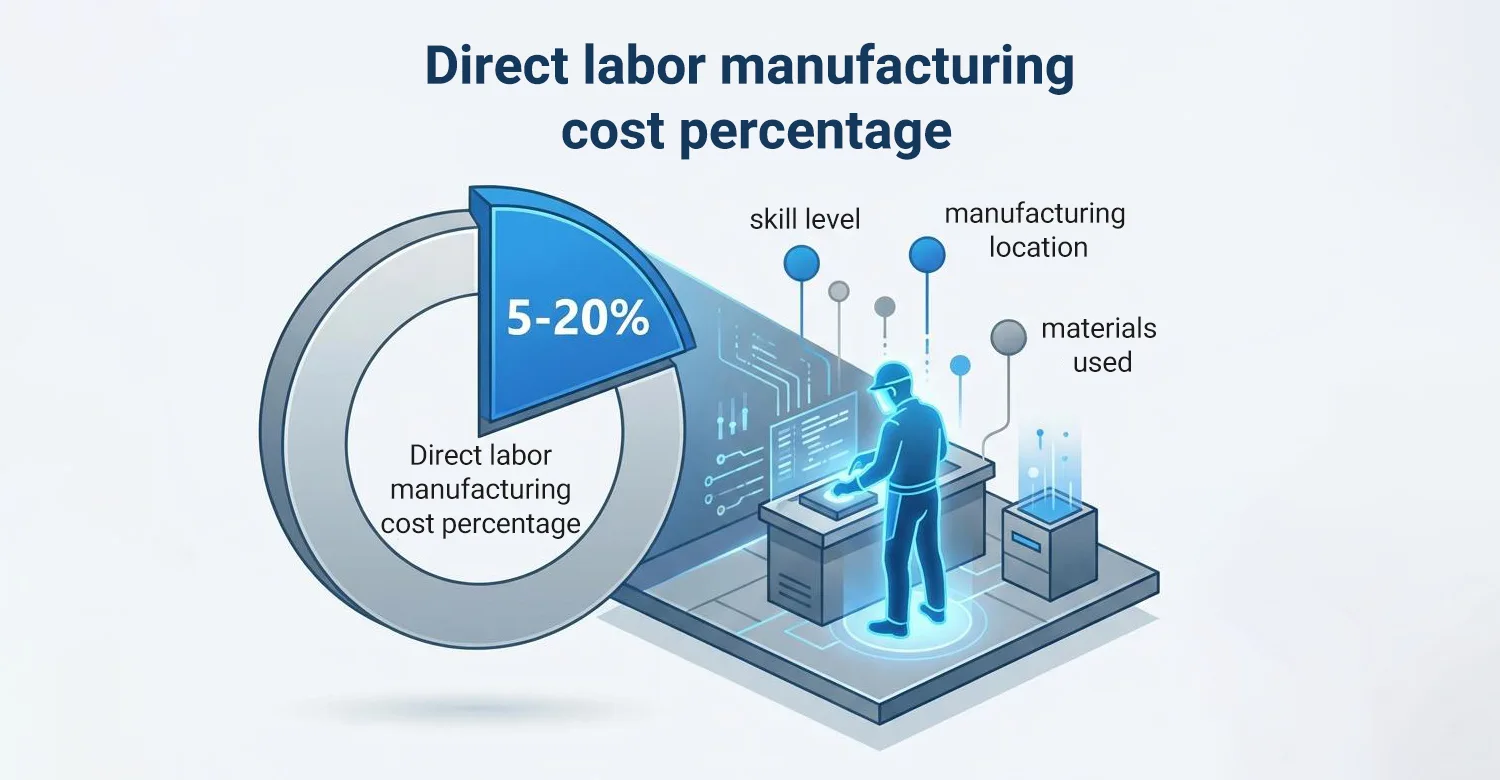

Le double facteur des coûts de main-d'œuvre élevés et des délais de production prolongés contribue à l'augmentation des coûts de prototypage. En fonction du niveau de compétence requis, du pays où le moule est fabriqué et du matériau utilisé pour le prototypage, la main-d'œuvre directe représente environ 5-20% des coûts de fabrication.

Cependant, les frais augmentent rapidement si le temps de production s'allonge, ce qui grève votre budget de prototypage. Le prototypage traditionnel pose d'autres problèmes qui grèvent le budget du fabricant :

• Fabrication manuelle de moules : Chaque prototype nécessitera le création d'un moule sur mesure. La fabrication manuelle et l'assemblage complexe prennent plus de temps, ce qui rend le processus plus coûteux par rapport au prix du prototypage rapide.
• Déchets de matériaux : Les méthodes de prototypage traditionnelles créent souvent plus de déchets matériels, en particulier dans les techniques soustractives comme l'usinage traditionnel. Cela augmente le coût des matériaux de chaque prototype.
• Outillage coûteux et peu flexible : Certaines techniques de prototypage traditionnelles nécessitent la création de moules coûteux. Chaque nouvelle conception de prototype nécessitera un remaniement important du moule existant ou la création d'un nouvel outillage. Pour un coût moindre, le prototypage rapide offre une plus grande flexibilité dans les itérations de conception grâce à des modifications rapides.
• Délai plus long pour le retour d'information : En raison du temps et des efforts nécessaires pour apporter des modifications à la conception, le retour d'information et les ajustements qui peuvent être effectués au cours de la phase de prototypage sont généralement limités. Par conséquent, les défauts de conception peuvent passer inaperçus au cours de la phase de prototypage et n'être découverts qu'au cours du cycle de développement, ce qui coûtera plus cher au fabricant.

Les méthodes traditionnelles de prototypage sont généralement plus appropriées pour les productions à grande échelle que pour les cycles de développement de produits plus petits ou les échantillons à petite échelle qui nécessitent de multiples essais et itérations de conception.

Le prototypage rapide aide les fabricants et les concepteurs à créer rapidement une version réduite d'un produit. L'objectif est de leur permettre d'obtenir rapidement les réactions des clients et d'apporter les modifications nécessaires au début du développement, avant la production à grande échelle.

Conseils : Si vous ne connaissez pas prototypage rapide, Cliquez sur le lien pour en savoir plus.

Choisir la bonne méthode de prototypage rapide à faible coût

Pour obtenir le meilleur prix de prototypage rapide, vous devez choisir la méthode la plus appropriée à votre projet. Vous devez donc prendre en compte l'accessibilité, les objectifs du projet, y compris la forme et la fonction, ainsi que le choix du matériau, qui doit être guidé par la résistance et la flexibilité souhaitées. Voici les méthodes de prototypage rapide les plus courantes.

1. L'impression 3D

L'impression 3D permet de réduire le coût du prototypage rapide, ce qui en fait un excellent choix pour les premiers échantillons à faible fidélité. Un concepteur crée un modèle 3D du produit envisagé à l'aide d'un logiciel de conception assistée par ordinateur (CAO). La conception est reliée à une imprimante 3D compatible, qui dépose le matériau couche par couche pour donner vie à la conception CAO tridimensionnelle. Cette technique permet de créer des formes complexes qu'il serait difficile d'obtenir par des méthodes traditionnelles. Les différents types d'impression 3D sont les suivants

• Stéréolithographie (SLA) : Cette technique d'impression utilise une résine liquide photosensible qui se solidifie lorsqu'elle est exposée à la lumière UV. La rapidité du durcissement et le prix abordable du matériau font du SLA une option de choix pour les fabricants à la recherche du meilleur prix pour le prototypage rapide.
• Frittage sélectif par laser (SLS) : Un matériau en poudre, qui peut être du plastique ou du métal, est fusionné à un objet solide, une couche à la fois, à l'aide d'un laser. Cette technique permet de créer des pièces très résistantes, ce qui la rend idéale pour le prototypage de pièces dans les secteurs de l'automobile et de l'aérospatiale.
• Modélisation par dépôt en fusion (FDM) : Il s'agit de la technique d'impression 3D la plus répandue. Elle permet de réduire les coûts de prototypage rapide en extrudant un filament thermoplastique à travers une buse chauffée et en le déposant couche par couche pour créer le modèle CAO.
• Jetting de liant : Des liants liquides sont pulvérisés sur le lit de poudre. Le liquide lie les particules de poudre couche par couche pour former une pièce. Le modèle produit est ensuite durci dans un four pour une résistance accrue.

2. Usinage CNC

Contrairement à l'usinage classique, qui nécessite beaucoup de main-d'œuvre, Usinage CNC (commande numérique par ordinateur) utilise une machine commandée par ordinateur pour découper une masse de matériau afin de créer un dessin. Sa grande précision permet de créer des motifs complexes à partir de différents matériaux, notamment le métal, le bois et la pierre. Cette méthode de fabrication soustractive est principalement utilisée pour la création de pièces nécessitant une grande précision. La forme la plus polyvalente est la technique de découpe au laser.

Découpe au laser : Lorsqu'il s'agit de créer des dessins de précision, le coût du prototypage rapide par découpe laser surpasse les autres techniques. Elle utilise une machine laser commandée par ordinateur pour découper des matériaux plats tels que le bois, le métal et le plastique sur la base d'un dessin numérique. Elle est d'une grande précision et ne génère qu'un minimum de pertes de matériaux. Les principaux avantages de cette procédure sont la polyvalence des matériaux, la rapidité, la rentabilité, la haute précision et la souplesse d'itération de la conception.

3. La fonte

Il s'agit d'une technique de fabrication dans laquelle un matériau fondu est versé dans un moule pour prendre la forme de ce dernier lorsqu'il durcit. Le moulage convient mieux aux projets qui mettent l'accent sur les complexités géométriques. Les meilleurs matériaux pour le moulage sont les plastiques et les métaux en raison de leur haute résistance à la corrosion. moulabilité. L'une des options les plus détaillées de cette méthode est la coulée sous vide.

Coulée sous vide : Alors que le moulage traditionnel repose sur un travail manuel, le moulage sous vide peut être automatisé pour produire rapidement de petits lots d'échantillons de haute qualité. Elle offre un meilleur prix pour le prototypage rapide, et son meilleur cas d'utilisation est de permettre aux fabricants et aux concepteurs de créer des prototypes pour des tests fonctionnels et esthétiques. La vitesse de production permet d'accélérer la boucle de rétroaction pour affiner le produit avant de s'engager dans la production de masse. La mise en œuvre ne nécessite que quelques étapes : création d'un modèle à l'aide de l'usinage CNC ou de l'impression 3D, moulage d'un moule en silicone à partir du modèle principal, injection de résine de polyuréthane dans le moule en silicone sous vide et durcissement de la résine.

4. Moulage par injection

Il s'agit de forcer le plastique fondu à remplir la cavité d'un moule. Lorsque le plastique fondu se refroidit et se solidifie, il prend la forme du moule. Le moule est ouvert et la pièce est éjectée. Le moulage par injection est idéal pour la production en masse de pièces identiques. Ses principaux avantages en matière de prototypage sont des temps de production plus courts et la possibilité d'obtenir un retour d'information plus important de la part d'un groupe plus large. En outre, il utilise des matériaux de qualité industrielle (plastiques, métaux, composites), qui simulent étroitement les performances du produit final. Avec le moulage par injection, les fabricants passent facilement du prototypage à la production de masse.

Étapes à suivre pour choisir la bonne méthode de prototypage rapide

Lors du choix d'une méthode de prototypage rapide, il est toujours judicieux de commencer par des méthodes de basse fidélité dans les premiers stades afin de minimiser les coûts. Les croquis sur papier et les impressions peu détaillées présentent généralement des risques insignifiants en termes de coûts. Vous pouvez passer à des méthodes de plus haute fidélité lors des étapes ultérieures du prototypage, après avoir affiné vos conceptions. L'utilisation de méthodes haute fidélité dans cette dernière partie vous aidera à tester des fonctions avancées et à mieux prévoir les performances du produit final. Veillez également à ce que votre choix de méthode de prototypage soit étroitement lié à la méthode qui sera utilisée pour créer le produit final.

Réduire les coûts de prototypage rapide par moulage par injection grâce à une conception et une technologie intelligentes

La raison pour laquelle le moulage par injection est généralement le choix préféré pour le prototypage rapide est qu'il nécessite des machines moins sophistiquées, contrairement à l'impression 3D. Les fabricants le choisissent également parce qu'il permet de combler le fossé entre le prototypage et la commercialisation du produit. Pour réduire encore le coût du prototypage rapide par moulage par injection, les fabricants doivent repenser leur conception et leur technologie.

Modifications de la conception du moulage par injection pour réduire les coûts

Lors du prototypage, l'accent doit être mis sur les caractéristiques essentielles. Éliminez les contre-dépouilles et les éléments superflus, tels que les éléments cosmétiques et les textes, qui rendront l'usinage plus complexe. Mettre en œuvre les principes de conception pour la fabrication. Plus le concepteur est simple, plus le temps d'outillage est court et plus le coût est faible. Dans la mesure du possible, concevez des pièces auto-assemblées afin d'éviter de devoir utiliser plusieurs outils pour différents composants.

Modifications de la technologie du moulage par injection pour réduire les coûts

Plutôt que le moulage par injection traditionnel, choisissez moulage par injection de faibles volumes. Il aide les concepteurs et les fabricants à créer de petites séries de produits. prototypes en plastique de haute qualité. Le moulage par injection de faibles volumes s'appuie sur un outillage souple (en aluminium), qui est moins coûteux. Les modifications technologiques suivantes aideront les fabricants à réduire le prix du prototypage rapide par moulage par injection.

• Système hybride : Un système intelligent peut être de nature hybride, c'est-à-dire qu'il s'appuie sur plus d'une technique pour accomplir le travail plus rapidement. Par exemple, dans une installation hybride de moulage par injection, le moule en aluminium peuvent être fabriquées rapidement grâce aux imprimantes 3D. Au lieu d'attendre des jours ou des semaines, l'impression 3D réduit le temps d'outillage à quelques heures. Cela permet d'accélérer les itérations de conception.
• Moule familial : Un moule multi-empreintes ou moule familial permet de créer différentes pièces à l'aide d'un seul moule. Cette conception augmente l'efficacité, réduit les temps de cycle et diminue les coûts d'outillage.
• Concevoir des moules aux parois plus fines : Les moules aux parois plus fines offrent un meilleur refroidissement, ce qui permet de réduire les temps de cycle et d'éviter les déformations.

S'associer avec le bon service de prototypage

Lors de la recherche d'un partenaire de service pour le prototypage rapide Pour obtenir le meilleur coût de moulage par injection et de prototypage rapide, il faut s'adresser à un fabricant qui favorise une culture de sensibilisation aux coûts. Il doit disposer de procédures clairement définies pour :

1. Améliorer la conception des moules et des pièces

Pour réduire le prix du prototypage rapide avec moulage par injection, le bon prestataire de services doit être prêt à vous guider dans la conception de pièces faciles à mouler. Chaque aspect de la machine de moulage par injection doit être optimisé, y compris le type de porte, la température et la vitesse d'injection, le canal de coulée et les canaux de refroidissement, afin de réduire la consommation d'énergie.

2. Processus de production efficace

Les fournisseurs de services de prototypage qui automatisent certaines parties du processus de moulage par injection réduiront les coûts de main-d'œuvre et amélioreront la cohérence. En outre, ils doivent établir un calendrier de maintenance pour s'assurer que les moules fonctionnent de manière optimale et que les produits sont livrés de manière régulière.

3. Choisir des matériaux rentables

Le bon partenaire doit vous aider à sélectionner des matériaux rentables qui ne compromettent pas la qualité et les performances. L'achat en gros peut vous aider à négocier un meilleur prix pour les matériaux. Établissez des relations à long terme pour obtenir de meilleurs prix lorsqu'il s'agira de passer du prototypage à la production de masse.

4. Gestion de la consommation d'énergie

Les fournisseurs de services de prototypage soucieux des coûts mettront toujours en œuvre des pratiques de moulage qui réduisent les coûts énergétiques, y compris l'utilisation de machines de moulage économes en énergie (les machines modernes peuvent atteindre une efficacité énergétique de 25% par rapport aux anciennes). ^[1]. L'entretien de routine permet également de détecter les défauts susceptibles d'accroître la consommation d'énergie des machines.

5. Réduire les déchets au minimum

Les fournisseurs de services de prototypage rapide rentables doivent disposer d'un solide système de contrôle de la qualité à chaque étape de la production afin de minimiser les pièces mises au rebut ou défectueuses et les reprises. L'ensemble du système de production doit être optimisé pour réduire le gaspillage de matériaux.

C'est toujours une bonne idée de s'associer à des fournisseurs dès les premières étapes du processus de conception. Vous pouvez ainsi tirer parti de leur expertise pour identifier les domaines dans lesquels vous pouvez réaliser des économies. Par ailleurs, la réduction des coûts du prototypage rapide n'est pas une activité ponctuelle. Les concepteurs et les fabricants doivent continuellement s'améliorer et se tenir au courant des dernières technologies et des meilleures pratiques pour rester compétitifs. Avant de choisir un partenaire pour des services de prototypage, assurez-vous qu'il coche les cases ci-dessous.

Guide pour choisir le bon partenaire de services de prototypage
