자동차 사출 금형 제작
당사는 경쟁이 치열한 자동차 금형 산업에서 10년 이상 꾸준히 성장해 왔습니다.
- 15% 수명 주기 비용 절감
- 50개 이상의 표준 텍스처 라이브러리
- IATF 준수 프로세스
Types & Technologies - Automotive Mold Portfolio

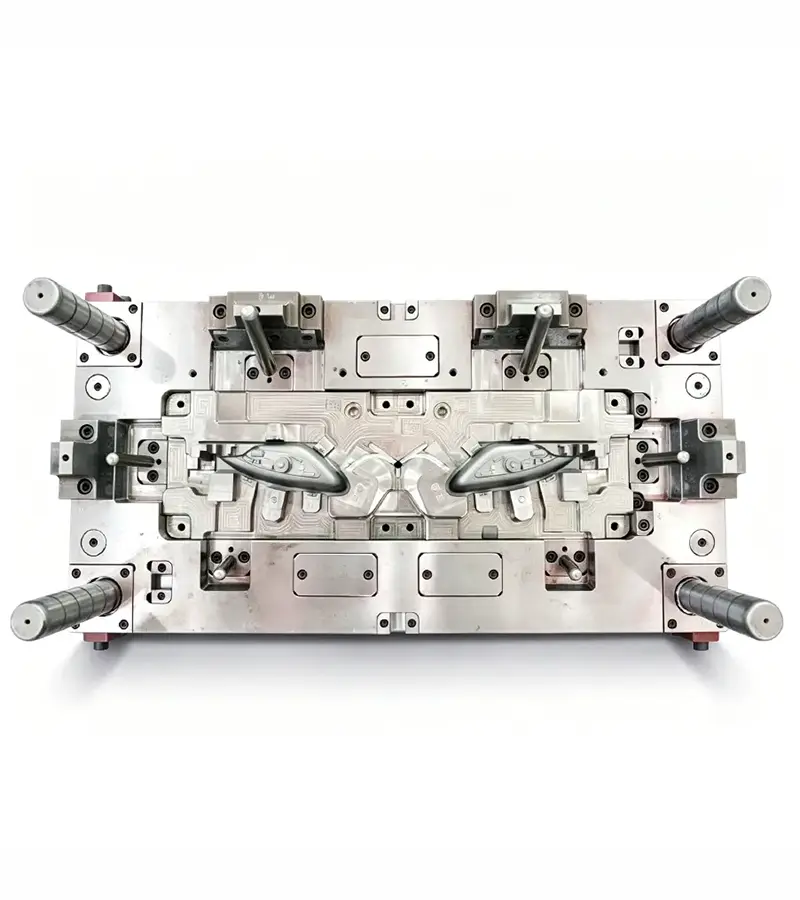

Automotive Multi-Cavity Mold
특히 소형 자동차 전자 부품의 대량 생산에 적합한 캐비티 정밀 대량 생산이 가능합니다.
Automotive Hot Runner Mold
스크랩이 없고 효율적인 생산 계획을 세우기 위해 대형 자동차 외장 부품에 권장됩니다.
Automotive Two Shot Mold
Meets the appearance and functional needs of multi-material or multi-color for automotive interior parts.
Automotive Over Mold
밀봉이 필요하거나 편안한 촉감이 필요한 부품에 신뢰할 수 있는 연질/경질 고무 오버몰딩 솔루션을 제공합니다.
우리가 만든 자동차 금형

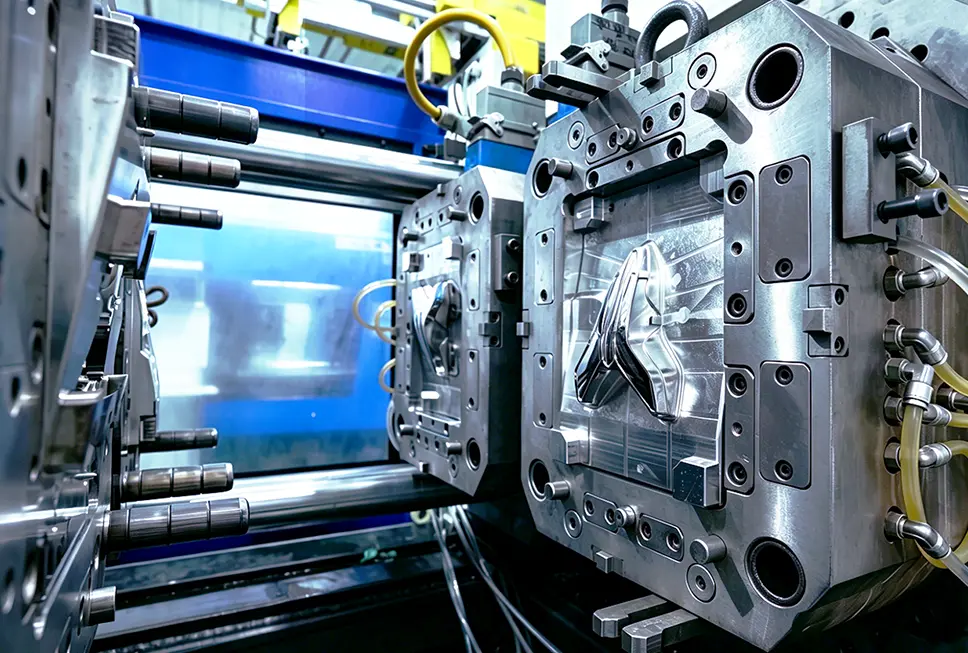

자동차 엠블럼 금형
도어 암레스트 몰드
First Mold는 10년 전 래피드 툴링으로 시작하여 생산 금형 제작으로 사업을 확장했습니다. 오늘날 당사는 경쟁이 치열한 자동차 금형 분야에서 두각을 나타내며 자동차 고객과 협력하는 신뢰할 수 있는 고품질 부품 공급업체로 성장했습니다.
Automotive Mold Surface & Texture
금형 표면은 기본적인 내구성 외에도 최종 부품의 모양, 촉감 및 성능을 결정합니다. 유니티는 스크래치를 감추는 텍스처부터 고광택 A급 표면까지 엄격한 자동차 요구 사항을 충족하는 다양한 마감 기술을 보유하고 있습니다.
텍스처링 프로세스(에칭/인그레이빙)
텍스처링 프로세스
텍스처를 만드는 화학적 에칭
텍스처링 후 몰드
지정된 텍스처의 몰드
최종 자동차 부품
텍스처가 일치하는 자동차 부품
대부분의 인테리어 부품은 텍스처링을 사용합니다. 대시보드, 도어 패널, 센터 콘솔과 같은 구성 요소의 질감을 개선하고, 플라스틱처럼 보이지 않으며, 눈부심이 없고, 분할선이 숨겨져 있습니다. 유니티는 표준 텍스처 라이브러리와 디자인 요구사항에 맞는 맞춤형 텍스처 개발을 제공하여 고유한 브랜드 인지도를 확보할 수 있도록 지원합니다.
정밀 연마(미러 마감)
폴리싱 프로세스
기계식 미러 마감 연삭
광택 금형
미러 마감 처리된 금형 표면
최종 자동차 부품
고광택 차량 부품
고광택 외장 부품(그릴, 트림 스트립)과 투명 광학 부품(램프 커버, 렌즈)에는 정밀 연마가 필요합니다. 당사는 무광(VDI 18)부터 슈퍼 미러 마감(SPI A1)까지 다양한 광택 등급을 항상 달성합니다. 당사의 광택 자동차 부품은 흐름 자국이 없으며 가장 엄격한 외관 기준을 충족합니다.
성능 코팅(내마모성 및 내식성)
코팅 프로세스
DLC 코팅 증착
코팅 몰드
보호 코팅이 된 금형
최종 자동차 부품
특별한 시각 효과 없음
초박형 특수 소재(예: 질화 티타늄, 다이아몬드와 유사한 탄소 DLC)를 금형 표면에 입히면 부품이 달라붙는 것을 방지할 수 있습니다. 내마모성을 강화하고(유리섬유 강화 소재에 적합) 열전도율을 높일 수 있습니다.
좋은 자동차 사출 금형의 조건은 무엇일까요?
First Mold's automotive molds have four key features: high precision requirements, long service life, high structural complexity, and strong customizability. Our company also has the technology, management, experience, and resources, so we can produce high-quality automotive molds more easily than others.
Design-Led Projects
First Mold believes that automotive mold design determines the quality foundation of the mold, while the processing technology decides the actual results.
Clear roles and responsibilities
First Mold uses the Amoeba management model, with clear responsibility at each stage. Our team works together efficiently, so the customer’s cost for automotive molds is only kept low, not high.
Hands-on experience
70% of First Mold’s employees have taken part in over 100 automotive mold projects, so they can prevent or solve all kinds of defects in automotive parts.
Mature supply chain resources
The company has built long-term, stable partnerships with high-quality raw material suppliers, surface treatment partners, and well-known hot runner brands. We provide one-stop service for automotive molds.
자동차 금형 수명 표준
| 프로젝트 단계 및 비즈니스 목표 | 금형 수명 설계 표준 | 일반적인 자동차 애플리케이션 |
|---|---|---|
| 컨셉 검증 및 설계 반복 | 10,000 - 50,000주기 | 컨셉트카 부품, 디자인 검토 프로토타입, 신속한 디자인 변경을 지원합니다. |
| 엔지니어링 검증 및 테스트(DVP) | 50,000 - 200,000주기 | 내구성, 충돌, 환경(열, 부식) 테스트용 부품. |
| 사전 제작 및 툴링 검증 | 200,000 - 500,000주기 | 도구 외 샘플(OTS), 라인 통합 평가판, 소량 파일럿 빌드. |
| 중간 볼륨 프로덕션 프로그램 | 50만~100만 주기 | 중간 주기 교체 부품, 전기 자동차 전용 부품. |
| 전체 라이프사이클에 걸친 대량 생산 | 100만 회 이상 주기 | 마모가 심한 인테리어 부품, 플랫폼 차량의 주요 외부 차체 패널. |
산업 표준에 대한 참고 사항: 위의 수명 주기는 프로젝트 요구사항에 따라 설계되었습니다. 자세한 내용은 전용 가이드를 참조하세요: SPI 금형 표준 이해.
서비스 수명을 연장하려면 어떻게 해야 하나요?
설계 주기의 목표가 무엇이든 금형을 더 오래 사용할 수 있도록 구체적인 단계를 만들고 실행합니다. 툴링에 투자한 비용을 보호하기 위해 문제를 예방하고 금형을 오래 사용할 수 있도록 하는 데 중점을 둡니다.
금형 설계 단계에서의 오류 방지
구조 최적화, 자동차 부품의 특성 일치, 유지보수 공간 확보, 결함 데이터베이스 및 기타 방법을 사용하여 잠재적 위험을 방지합니다.
금형 후처리
정기적인 금형 유지보수
또는
1개월
50000주기
또는
3개월
좌표 측정기로 캐비티 크기 공차를 확인하고, 간극이 너무 크면 가이드 기둥과 가이드 부시를 연마 및 수리하고, 표면 경도가 감소하면 질화 처리를 다시 수행합니다.
100,000주기
또는
6개월
금형을 완전히 분해하여 금형 베이스, 캐비티 및 코어에 피로 균열이 있는지 검사하고, 노후된 씰(예: O링)을 교체하고, 금형에 전반적인 녹 방지 처리를 수행합니다.
자동 금형 프로젝트 워크플로
래피드 프로토타입 몰드나 대량 생산 툴을 선택하는 경우에도 6가지 단계는 동일하게 진행됩니다. 차이점은 각 단계에서 얼마나 많은 엔지니어링과 검증이 이루어지고 납품 시간이 소요되는지에 있습니다.
| 단계 | 우리의 공동 활동 | 자동차 래피드 툴링 | 자동차 생산 툴링 |
|---|---|---|---|
| 1. 3D 파일 업로드 | STP 파일을 업로드하면 저희가 초기 검토를 진행합니다. | 프로토타입 제작을 위한 디자인에 대한 빠른 피드백. | 최적의 제조 가능성 및 비용에 대한 심층 검토. |
| 2. 설계 및 엔지니어 | 몰드 디자인을 만들면 고객이 검토하고 승인합니다. | 빠른 생산에 초점을 맞춘 단순하고 효율적인 디자인 | 전체 시뮬레이션 및 수명 주기 설계. |
| 3. 빌드 및 머신 | 우리는 제조하고, 고객은 진행 상황 업데이트를 받습니다. | 리드 타임을 최소화하는 전략적 방법. | 높은 공차 가공 및 표면 경화. |
| 4. 샘플 및 테스트 | 당사는 T1 평가판을 진행하며 귀하는 부품을 평가합니다. | 형태 및 맞춤: 디자인, 조립 및 기본 기능 확인. | 성능 및 데이터: 승인을 위한 포괄적인 테스트 및 PPAP 문서. |
| 5. 수정 및 승인 | 조정은 저희가 하고 최종 승인은 고객님이 하세요. | 빠른 처리: 필수적인 수정 사항을 신속하게 구현합니다. | 프로세스 잠금: 모든 파라미터를 마무리하고 전체 PPAP 패키지를 제공합니다. |
| 6. 배송 및 지원 | 몰드를 제공하고 지원을 제공합니다. | 원활한 인수인계: 필수 문서 및 시작 안내를 제공합니다. | 출시 파트너십: 전체 문서, 예비 부품 및 지속적인 프로덕션 지원. |
자동 금형 제작을 위한 FAQ
3D 파일 외에 금형 평가에 필요한 다른 요소는 무엇인가요?
자동차 사출 금형 비용에 영향을 미치는 요인은 무엇인가요?
자동차 사출 금형 견적에는 일반적으로 금형 설계 비용(5% 이하), 재료비(35%-45%), 가공 및 제조 비용(35%-45%), 금형 테스트 및 수정 비용(5% 이하)과 관리 수수료 및 이윤(10%-15%)이 포함됩니다. 견적은 명확하고 유효하며 숨겨진 비용이 전혀 없습니다. 추가 수수료는 계약에 변경이 있는 경우에만 적용되며(예: 고객 측의 ECN 변경), 사전에 서면으로 확인해야 합니다.
자동차 금형 견적에는 무엇이 포함되나요? 숨겨진 비용이 있나요?
자동차 금형 견적의 주요 비용에는 일반적으로 재료비(강철, 핫 러너 등), 설계 및 엔지니어링 비용, 기계 가공 및 제조 비용, 열처리 또는 표면 마감, 조립 및 시험 가동이 포함됩니다. 퍼스트몰드와 같은 투명한 공급업체에서는 숨겨진 비용이 없으며 견적서에 모든 항목을 명확하게 세분화합니다. 그러나 승인 후 설계 변경, 긴급 배송 또는 합의된 범위를 벗어난 추가 테스트 등 추가 비용이 발생할 수 있는 경우에는 항상 사전에 논의하고 승인을 받습니다.
금형 설계 및 IP는 누가 소유하나요?
이는 확실히 회원님의 독점적인 맞춤형 에셋입니다. 이는 프로젝트 계약서에 명확하게 명시되어 있습니다. 최종 금형 잔금을 지불하면 전체 설계 문서 세트를 전달해 드립니다. 금형 설계에 사용된 일반 설계 경험, 프로세스 라이브러리 또는 공급업체 표준 부품 데이터의 지적 재산권은 여전히 원래 소유자에게 귀속된다는 점에 유의하세요.
자동차 금형 코어의 가공 정확도를 어떻게 보장할 수 있을까요?
가공 전: 금형 재료에 전처리를 하고, 3D 파일에 대한 DFM 분석을 실행하며, 고정밀 장비를 생산할 수 있도록 준비합니다.
가공 중: 핵심 부품은 황삭 가공 → 반가공 → 마감 가공 → 정밀 가공의 단계별 공정을 거칩니다.
가공 후: 당사는 몰드 코어 및 인서트와 같은 주요 부품의 치수를 확인하기 위해 CMM(좌표 측정기), 2D 이미지 측정기, 레이저 스캐닝 검출기, 높이 게이지와 같은 고정밀 테스트 도구를 보유하고 있습니다.
Can a prototype mold for car parts be upgraded to a production mold?
그러나 프로젝트 시작 시 당사와 충분히 논의하면 초기 금형 설계 시 강화 구조물을 위한 공간을 남겨두고 업그레이드 가능한 강철을 사용할 수 있습니다. 이 경우 래피드카 금형을 생산 금형으로 업그레이드할 수 있습니다. 하지만 대부분의 경우 이 질문에 대한 대답은 '아니오'입니다.
그러나 프로젝트 시작 시 당사와 충분히 논의하면 초기 금형 설계 시 강화 구조물을 위한 공간을 남겨두고 업그레이드 가능한 강철을 사용할 수 있습니다. 이 경우 래피드카 금형을 생산 금형으로 업그레이드할 수 있습니다. 하지만 대부분의 경우 이 질문에 대한 대답은 '아니오'입니다.
What’s your lead time calculation and delay policy for automotive molds?
리드 타임은 금형 복잡성에 대한 과학적 평가를 기반으로 산정되며 계약서에 명확하게 명시됩니다. 주요 요소는 설계 시간, 리드 시간이 긴 재료(예: 특수강)의 조달 시간, 가공 및 조립 시간, 금형 테스트를 위한 완충 기간입니다.
지연이 당사 측의 책임인 경우, 즉시 알려드리고 따라잡기 계획을 시작하며 계약서에 명시된 대로 그에 상응하는 책임을 질 수 있습니다. 회원님의 변경 사항(ECN) 또는 승인 지연으로 인해 지연이 발생하는 경우에는 리드 타임이 뒤로 미뤄지며, 계획을 즉시 업데이트하고 모든 정보를 투명하게 알려드립니다.
What are the acceptance standards and failure process for car molds?
승인 기준은 주로 양측이 서명한 금형 기술 계약서 및 샘플 승인 양식을 기반으로 합니다. 회사에서 자체 금형 승인 기준을 설정하지 않은 경우 “사출 금형 승인 표준 가이드“.
How are costs and responsibilities handled if an automotive mold fails testing?
책임 분담의 핵심은 근본 원인 분석(RCA)입니다:
당사의 책임: 금형 설계 결함, 가공 실수 또는 재료 문제로 인해 고장이 발생한 경우, 수리에 필요한 모든 비용과 시간을 부담합니다.
공동 책임 / 귀하의 책임: 제품 설계에서 제조할 수 없는 결함(DFM 단계에서 지적되지 않은) 또는 일시적인 변경 요청(ECN)으로 인해 장애가 발생한 경우 관련 비용은 별도로 논의해야 합니다.
