Le prototypage est un élément essentiel du développement d'un produit qui permet d'évaluer la conception, d'effectuer des essais préliminaires, d'affiner et de valider les idées avant qu'elles ne soient produites à grande échelle. De plus en plus de recherches sont menées sur les matériaux qui offrent de meilleures propriétés pour un poids réduit par rapport aux matériaux traditionnels.
Le rapport poids/résistance élevé et la rigidité de la fibre de carbone sont les principales raisons pour lesquelles elle est devenue le choix préféré de plusieurs industries. Ces propriétés lui confèrent un avantage sur l'acier, l'aluminium et d'autres matériaux pour les prototypes légers. Par rapport à d'autres matériaux, elle offre une combinaison d'efficacité, de rapidité et de résultats de haute qualité.

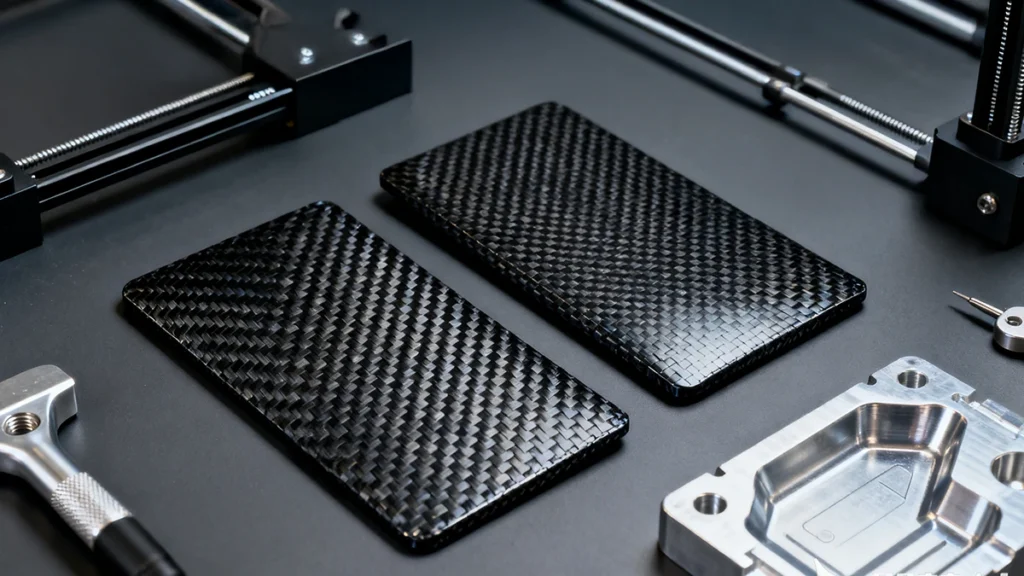

Le prototypage en fibre de carbone est utilisé dans les secteurs de l'aérospatiale, des articles de sport et de l'automobile. Cependant, la fibre de carbone n'est pas seulement utilisée pour le prototypage, mais aussi pour la création de diverses pièces entièrement fonctionnelles. L'utilisation de ce matériau dans les avions a permis de réduire le poids de 20 à 30% et de diminuer les coûts de conception structurelle de 15 à 30%, selon une publication récente dans le volume 209 Thin-Walled Structures d'Elsevier. [1].
La vision 2035+ d'Airbus vise à réduire le poids de l'habitacle de 40% en utilisant des éléments bioniques plus légers, ce qui améliorera encore l'autonomie, le rendement énergétique et les performances globales. La fibre de carbone sera probablement l'un des matériaux utilisés pour atteindre cet objectif. Le tableau ci-dessous montre comment la fibre de carbone se compare à d'autres matériaux.
| Matériau | Fibre de carbone | Aluminium | Plastique |
|---|---|---|---|
| Force spécifique | 2 457 à 3 766 kN.m/kg [2] | 100 à 250 kN.m/kg [3] | 25 à 85 MPa [4] |
| Densité | 1600g/m3 | 2 700 kg/m3 | 900 à 1480kg/m3selon le type |
| Rigidité | 5 à 10 fois plus rigide que l'aluminium | Modérément rigide | Se plie facilement |
| Application | Idéal pour les cas où la réduction du poids est importante | Idéal lorsque la rentabilité et la durabilité sont essentielles | Rentable et polyvalent |
| Coût | Coûteux | Moyennement cher | Abordable |
La fibre de carbone peut être 5 fois plus résistante que l'acier et 2 fois plus résistante que l'aluminium à poids égal. Les propriétés spécifiques de la fibre de carbone dépendent du type, de la fabrication et de la matrice de résine.
Étapes de la réalisation d'un prototype en fibre de carbone
Le moulage par transfert de résine, la stratification pré-imprégnée et la stratification humide sont les techniques les plus couramment utilisées pour le prototypage avec la fibre de carbone. Le choix de la méthode dépend généralement des capacités d'outillage de l'entreprise, de son budget, des propriétés souhaitées ou de la complexité. Avant de procéder au prototypage, chaque fabricant doit tenir compte des éléments suivants dans la création d'un prototype en fibre de carbone.
- Orientation des fibres : L'orientation de la fibre affecte les propriétés mécaniques du produit. Il convient donc de veiller à une orientation correcte.
- Compatibilité avec les résines : Le durcisseur et la résine doivent être compatibles avec la méthode de fabrication choisie et la fibre de carbone.
- Mise sous vide : Il s'agit d'une étape importante dans le prototypage des fibres de carbone, en particulier lorsque l'on utilise la méthode des préimprégnés. Elle permet d'éliminer les poches d'air et de consolider les couches.
Les principaux matériaux dont vous aurez besoin pour le prototypage sont la résine, le tissu en fibre de carbone, l'agent de démoulage, le durcisseur, les pinceaux et les gobelets de mélange. Il est extrêmement important de veiller à ce que votre corps soit correctement couvert par un équipement de protection adéquat lorsque vous travaillez avec de la fibre de carbone et des résines. Voici les étapes de la fabrication d'un prototype en fibre de carbone.
1. Sélection de la conception et de la méthode
Le processus de création d'un prototype en fibre de carbone commence par la création d'un modèle 3D de la pièce ou du produit envisagé à l'aide d'un logiciel de CAO. Il faut ensuite décider de la méthode à utiliser pour donner vie au modèle 3D. Le fabricant peut soit imprimer le moule en 3D, soit utiliser la méthode traditionnelle de fabrication de moules. Une fois le moule obtenu, enduisez-le d'époxy pour créer une surface lisse et polie.
2. Pose ou moulage
Le moule est enduit d'un agent de démoulage pour empêcher le prototype en fibre de carbone d'y adhérer. L'objectif est de faciliter la séparation de la pièce finie du moule. Après l'application, utilisez une technique de stratification ou de moulage pour créer votre prototype :
- Mise en place par voie humide : Appliquer la résine directement sur le moule et la recouvrir de fibres de carbone. Cette méthode est idéale pour la production rentable de prototypes en petites quantités.
- Stratification pré-imprégnée : Des couches de fibres de carbone pré-imprégnées de résines partiellement durcies sont déposées sur le moule sous température et pression contrôlées. Cela permet au fabricant de contrôler avec précision l'orientation de la fibre de carbone et la teneur en résine.
- Moulage par transfert de résine : La fibre de carbone sèche est placée dans une cavité du moule, et la résine liquide est injectée dans la cavité du moule, où elle imprègne les fibres. C'est souvent le meilleur choix pour créer des pièces aux formes complexes ou aux tolérances dimensionnelles serrées.
3. Durcissement et finition
On laisse le composite durcir. Si la stratification pré-imprégnée ou le moulage par transfert de résine ont été utilisés, le durcissement se fait généralement sous température et pression contrôlées. Après le durcissement, le prototype en fibre de carbone durci est délicatement retiré ou séparé du moule (démoulage).
La finition consiste généralement à découper le matériau excédentaire et à appliquer un revêtement. D'autres traitements, comme la précision des détails ou la mise en forme, peuvent être réalisés à l'aide de l'usinage CNC (commande numérique par ordinateur). Le processus d'usinage de la fibre de carbone peut s'avérer difficile. Pour obtenir les meilleurs résultats, il convient de toujours travailler avec un fabricant expérimenté, comme First Mold.
Les erreurs de prototypage en fibre de carbone les plus courantes pour les nouveaux arrivants
Le prototypage de la fibre de carbone présente des défis uniques en raison de la complexité du processus de fabrication et de son coût élevé. Une petite erreur peut avoir un impact considérable sur l'intégrité du produit ou sur le budget de production. Voici quelques-unes des erreurs les plus courantes que tout nouveau venu doit éviter.
1. Analyse incorrecte des coûts
Le coût de la fibre de carbone est nettement plus élevé que celui d'autres matériaux traditionnels tels que le plastique et l'aluminium. La recherche excessive de fibres à haut module peut encore faire grimper le prix, ce qui peut conduire à l'épuisement prématuré du budget de production. En outre, le processus de production de la fibre de carbone à module élevé consomme beaucoup d'énergie. Sauf nécessité, choisissez des fibres de module intermédiaire pour réduire le coût.
Alors que les fibres de carbone à module élevé offrent une excellente rigidité, elles ont une résistance à la compression plus faible lorsqu'elles sont placées côte à côte avec des fibres à module intermédiaire, ce qui peut limiter leur compétence structurelle pour les applications où une tolérance importante à la charge de compression est requise.
2. Erreurs de traitement
Les erreurs de traitement les plus courantes en matière de prototypage de fibres de carbone surviennent lorsque le technicien ne dispose pas des compétences adéquates ou d'un équipement spécialisé pour la manipulation correcte de l'une des étapes impliquées. Par exemple, le durcissement des résines utilisées pour lier les fibres de carbone doit être effectué à une température, une pression et une humidité spécifiques. Le non-respect de ces conditions peut entraîner un mauvais collage et une délamination prématurée ou une défaillance du prototype.
3. L'écueil de la spécification de la conception
L'erreur de conception la plus fréquente que commettent les nouveaux venus dans le domaine du prototypage des fibres de carbone est de choisir la mauvaise séquence de stratification, ce qui peut affecter la rigidité et la résistance du composite. Le fait de ne pas équilibrer et symétriser correctement la stratification peut avoir le même impact. D'autres erreurs liées à la conception se produisent souvent en cours de production :
- Les fabricants choisissent une méthode pour une pièce spécifique en fonction de la commodité plutôt que de l'application prévue et de la durabilité.
- Ne pas tenir compte de la résistance du matériau à la corrosion, ce qui peut entraîner une défaillance prématurée.
- Une mauvaise conception de l'outillage peut conduire à des insuffisances de surface, comme le fait de ne pas prendre en compte correctement le mécanisme de serrage et les tolérances.
- Éclatement ou fissuration pendant l'usinage en raison de la nature fragile de la fibre de carbone et de paramètres d'usinage inappropriés.
Choisir les services de prototypage en fibre de carbone pour votre projet
Il y a des domaines dans lesquels vous ne devez jamais faire de compromis lorsque vous choisissez un partenaire pour vos besoins de prototypage en fibre de carbone, notamment l'expérience du fournisseur, l'assurance qualité et les capacités technologiques. Ces facteurs détermineront leur capacité à répondre aux besoins uniques de votre projet.
Tableau d'évaluation des fournisseurs
| Facteurs | Ce qu'il faut savoir |
|---|---|
| Expertise et expérience | Demandez au fournisseur de vous présenter ses antécédents en matière de prototypage de fibres de carbone, y compris les projets réalisés. |
| Certification | Si votre projet se situe dans un secteur réglementé, assurez-vous que le fournisseur possède la certification requise. |
| Savoir-faire technologique | Si possible, visitez leurs installations et évaluez leurs technologies de production. |
| Sélection des matériaux | Le bon fabricant doit utiliser des matériaux en fibre de carbone qui correspondent aux exigences de votre projet. |
| Assurance qualité | Ils doivent disposer d'un solide processus d'assurance qualité, depuis les tests des matériaux jusqu'aux tests des produits finis. |
| Vitesse de livraison | Le délai d'exécution doit être suffisamment rapide pour respecter la date limite de votre projet. |
| Coût | Choisissez un fournisseur qui offre le meilleur rapport qualité-prix, ce qui peut inclure une aide à la post-production. |
Accordez une attention particulière à la transparence des coûts du fournisseur, qui doit indiquer clairement les coûts de la main-d'œuvre, des matériaux et du temps machine. Par exemple, les frais de modification du moule s'élèvent généralement à $200 ou plus par heure. Le coût réel est déterminé par la main-d'œuvre, les matériaux et le temps machine nécessaires à la modification de la géométrie ou des caractéristiques. Le type de matériau du moule et la complexité de la modification augmentent le coût. En d'autres termes, vous ne connaîtrez le coût total qu'à la fin de la production.
Avec cette méthode d'évaluation des coûts, il sera plus difficile d'estimer correctement le coût total du prototypage de la fibre de carbone. Nous recommandons plutôt de choisir un fournisseur qui propose des contrats à prix total fixe. Dans ce cas, le fournisseur s'engage à réaliser le projet pour un prix fixe. First Mold fabrique des prototypes par usinage CNC depuis plus de dix ans et propose les contrats à prix fixe les plus compétitifs du secteur. Vous pouvez réserver un devis gratuit ici.
FAQ
La fibre de carbone présente un rapport résistance/poids supérieur à celui de l'aluminium, de l'acier et du plastique, tout en étant légère, ce qui la rend idéale pour les pièces nécessitant une grande résistance.
La fibre de carbone est légère et très résistante, ce qui permet de créer facilement des pièces aux géométries complexes. De plus, les fabricants peuvent réaliser des prototypes plus rapidement en utilisant l'impression 3D.
Les filaments de fibre de carbone sont compatibles avec la plupart des imprimantes 3D FDM/FFF disponibles dans le commerce. Toutefois, la buse doit être remplacée par une buse en acier trempé en raison de la nature abrasive de la fibre.
Références
[1] Xu, X., Peng, G., Zhang, B., Shi, F., Gao, L. et Gao, J. (2024). Performance des matériaux, méthodes de fabrication et applications techniques des polymères renforcés de fibres de carbone dans l'aviation : Une revue complète. Structures à parois minces, 209, 112899. https://doi.org/10.1016/j.tws.2024.112899
[2] DeMerchant, C. (n.d.). Caractéristiques de la fibre de carbone. ChristineDeMerchant. https://www.christinedemerchant.com/carboncharacteristics.html
[3] ChemEurope. (n.d.). Force spécifique. Encyclopédie Chemeurope. https://www.chemeurope.com/en/encyclopedia/Specific_strength.html
[4] MatWeb. (n.d.). Essais de résistance à la traction des matières plastiques. Référence MatWeb. https://www.matweb.com/reference/tensilestrength.aspx
