Una visión general de los distintos tipos de lavadoras

¿Le resulta difícil elegir la arandela mecánica ideal para su proyecto? El objetivo de este artículo es que nuestros lectores comprendan las características y ventajas únicas de los distintos tipos de arandelas, examinando los diversos materiales, tamaños y diseños utilizados en las aplicaciones de ingeniería. Como resultado, uno debe elegir la ideal para servir a su propósito y garantizar un rendimiento óptimo.

Tanto si es ingeniero como técnico, esta guía le proporcionará los conocimientos y la comprensión que necesita para seleccionar la arandela ideal para su proyecto. Para garantizar el máximo rendimiento y fiabilidad en los montajes mecánicos. Mediante la investigación de diversos materiales, dimensiones y estilos, ayudaremos a los ingenieros a comprender las características y ventajas únicas de los distintos tipos de arandelas.

Comprender los fundamentos de los distintos tipos de lavadoras

Para que los ingenieros tomen decisiones acertadas en sus aplicaciones, deben comprender el lenguaje relacionado con las arandelas. He aquí algunos términos esenciales:

Carga estática

Es la carga o el peso o la carga que debe soportar una lavadora cuando está en reposo. Al igual que su nombre, estas cargas son constantes y no varían con el tiempo. Como resultado, pueden provocar concentraciones de tensión en la lavadora y en los materiales conectados.

Carga dinámica

A diferencia de las cargas estáticas, se trata de cargas que varían y fluctúan con el tiempo. Estas cargas pueden ser el resultado de vibraciones, movimientos u otras fuerzas que influyan en los componentes. Se supone que las arandelas deben soportar cargas dinámicas, para evitar fallos en condiciones cambiantes.

Fatiga

Se produce por la rotura de un material debido a tensiones cíclicas (o fluctuantes). Las arandelas deben tener una buena capacidad de resistencia a la fatiga para garantizar que puedan soportar los ciclos previstos sin fallar.

Par de apriete

Es la fuerza de rotación que comprime una arandela cuando se aplica a un elemento de fijación, como un perno. Este par influye en la distribución de la carga y en la tensión a lo largo del conjunto cuando se aplica. Una aplicación adecuada del par de apriete garantiza que la arandela funcione eficazmente y mantenga su capacidad de carga designada.

Cizalla

Describe la fuerza aplicada paralelamente a la superficie de la arandela y los componentes que las unen. Es importante tener en cuenta las aplicaciones en las que existen fuerzas laterales, ya que pueden provocar que la arandela se deforme o se mueva. La selección de las arandelas debe garantizar que su integridad se mantenga incluso bajo esfuerzos cortantes.

Fuerza de sujeción

La fuerza mecánica que mantiene unidos los componentes entre la arandela y el fastener. Una arandela debe tener una gran fuerza de sujeción para garantizar que las piezas permanezcan en su sitio durante las actividades de mecanizado y montaje, proporcionando una sujeción segura de las piezas y los materiales.

Área de rodamiento

La superficie de la arandela entra en contacto con el sustrato y el elemento de fijación. Una mayor superficie de contacto puede ayudar a una mejor distribución de la carga, reduciendo la posibilidad de fallos o daños por tensión concentrada.

Resistencia a la tracción

Representa el esfuerzo máximo de tracción (fuerza de arrastre) que una arandela puede soportar sin romperse, dividido por el área de la sección transversal original del material. Las arandelas pueden soportar cualquier peso si tienen suficiente resistencia a la tracción.

Consideraciones sobre el material al seleccionar distintos tipos de arandelas.

En la producción mecánica y la ingeniería, las arandelas son elementos de conexión vitales, por lo que elegir el material adecuado es esencial.

Los materiales más populares para las arandelas metálicas son el acero al carbono y el acero inoxidable. Son favorecidos por sus excelentes propiedades mecánicas y su resistencia a la corrosión. Además, también se utilizan con frecuencia diversos materiales como el bronce, el latón y el aluminio. Cada material tiene cualidades únicas, por lo que saber cuál es el ideal para una aplicación concreta puede ser muy útil.

Arandelas metálicas

Las arandelas metálicas son el tipo de arandela más utilizado, fabricadas con latón, aluminio, acero, acero inoxidable y otros metales. Su aplicación particular y el entorno en el que se desenvuelven dependen de la selección de su material.

Acero

1. Acero inoxidable 304

El acero inoxidable 304 contiene 8%níquel además de 18% cromo, también conocido como acero 18/8.

Sin embargo, a temperaturas extremadamente altas, entre -196°C y 538°C, se vuelve susceptible a la corrosión. Por ello, las arandelas de acero inoxidable 304 no deben utilizarse a temperaturas superiores a 760°C. Suelen utilizarse para repartir la carga de un tornillo o una tuerca.

2. Acero inoxidable 316

Muestran más fuerza y resistencia a la corrosión que el acero inoxidable 304 y 304L. Este tipo de acero tiene una extraordinaria resistencia a la fluencia y funciona increíblemente bien en condiciones de calor. L La temperatura máxima de funcionamiento del acero inoxidable 316 es de 760°C, al igual que otros tipos de acero.

3. Acero inoxidable 304L

Acero inoxidable 304 es el nombre del tipo de acero que tiene menos carbono. Se produce un proceso de descarbonización, como indica la letra "L", cuando el contenido de carbono es inferior a 0,03%. Este tratamiento refuerza el acero y aumenta su resistencia a la corrosión intergranular. Comparable al acero inoxidable 304, el 304L tiene un rango de temperatura limitado (760°C) que no debe sobrepasar.

4. Acero inoxidable 316L

Presenta una mejor resistencia a la corrosión intergranular y una mayor resistencia a la tensión tras el tratamiento de descarbonización. Una arandela de acero inoxidable 316L nunca debe funcionar a una temperatura superior a 815°C.

5. Acero al carbono

El acero al carbono es un material perfecto para las arandelas. Su dureza y resistencia aumentan con el incremento del contenido de carbono, pero la plasticidad, tenacidad y soldabilidad disminuyen proporcionalmente. Las arandelas de acero al carbono que funcionan a temperaturas no deben superar los 538°C, sobre todo cuando se exponen a cualquier condición oxidante. Las arandelas de acero al carbono fabrican equipos para soluciones alcalinas y ácidas de alta concentración. Sin embargo, no son muy recomendables para fabricar equipos para ácidos inorgánicos neutros o soluciones salinas ácidas.

Latón

El latón es menos caro que el bronce pero mantiene su alta conductividad térmica, su fuerte resistencia a la corrosión y sus cualidades no magnéticas, por lo que es la mejor alternativa para el bronce. También ofrece un acabado más decorativo en comparación con el bronce ideal si las arandelas tienen que ser visibles una vez instaladas.

Cobre

El cobre rojo está compuesto casi en su totalidad por cobre (Cu). Incluye pequeñas cantidades de plata (Ag) para aumentar su temperatura de funcionamiento constante. Se supone que la temperatura máxima de funcionamiento continuo de la junta de cobre no debe superar los 260°C.

Goma

Las arandelas de goma se fabrican con compuestos a base de caucho como la silicona, el nitrilo y el neopreno. Al seleccionar una arandela de goma, tenga en cuenta la capacidad de carga, el material, el tamaño, el grosor y la temperatura de funcionamiento. El tamaño del material debe soportar la carga requerida y ser compatible con el elemento de fijación y el material fijado. Las arandelas de goma evitan que las vibraciones se propaguen entre las piezas, reduciendo los niveles de ruido.

Aluminio

El aluminio (Al) es un tipo de material ligero y resistente a la corrosión con una buena relación resistencia-peso. Es muy fácil de producir. A medida que descienden las temperaturas, el aluminio aumenta su resistencia, una cualidad que pocos otros metales comparten. Una arandela de aluminio debe contener al menos aluminio 99%.

Plástico

Las arandelas no metálicas comprenden materiales como el polietileno, el polipropileno, el nailon y otros polímeros plásticos. Se utilizan como espaciadores o para distribuir la carga entre los elementos de fijación y la superficie contra la que se aprietan. Son útiles para una amplia gama de propósitos, especialmente la reducción de peso, el aislamiento eléctrico y la protección química y contra la radiación UV.

Tipos de arandelas

1. Arandelas planas

Arandelas planas estándar: Estas arandelas normalmente no están endurecidas y son adecuadas para usos generales. Se utilizan para dispersar la carga de un perno o una tuerca proporcionando una superficie lisa sobre la que apoyarse.

Arandelas de guardabarros: Son planos, similares a los estándar pero con un diámetro exterior proporcionalmente mayor que el interior. Distribuyen la carga sobre un área mayor, a menudo cuando el tamaño del agujero es mayor que el del tornillo o para materiales delgados.

2. Arandelas de seguridad

Arandelas dentadas: Tienen dentados similares a los de las arandelas dentadas internas o externas. Estos dientes penetran en la superficie para evitar el aflojamiento por fricción.

 Arandelas de seguridad partidas: Su diseño partido o en espiral ayuda a que el tornillo o la tuerca no se aflojen.

3. Arandelas elásticas

Arandelas de resorte de compresión: Se diseñaron para mantener la tensión al tiempo que absorbían los golpes y las vibraciones.

Arandelas Belleville: También se conocen como arandelas cónicas con forma de frústulo cónico, lo que confiere a la arandela su muelle característico proporcionando un efecto similar al de un resorte. Además, se utilizan para asegurar aplicaciones de gran carga.

Consejos: Compruebe diferentes tipos de muelles.

Arandelas elásticas de acero inoxidable: Presentan tanto la capacidad de resistencia a la corrosión como la solidez del acero, y se utilizan principalmente en ambientes exteriores o marinos.

4. Arandelas de sellado

Arandelas de junta: Cuando una arandela de junta y un material de arandela plana se combinan, se crea un sello entre las superficies de contacto.

Arandelas de goma: Las arandelas de goma están fabricadas con materiales elastoméricos o caucho. Su finalidad es proporcionar un sellado para evitar fugas y ofrecer amortiguación entre objetos.

5. Arandelas especiales

Arandelas avellanadas: Tienen forma cónica para proporcionar una superficie de apoyo a los tornillos de cabeza plana para que encajen a ras en un agujero avellanado.

Arandelas onduladas: Las arandelas onduladas tienen una forma ondulada que proporciona un efecto de muelle compensador para acomodar pequeños ajustes o absorber golpes cuando están bajo carga.

6. Arandelas aislantes

Arandelas aislantes eléctricas: Están hechos de caucho o materiales plásticos y se utilizan para aislar la conductividad eléctrica entre las piezas.

7. Arandelas de hombro

Arandelas de hombro lisas: Ofrecen un pequeño hombro que impide que las piezas se deslicen o giren. A brida creado por su diseño se inserta en una carcasa para proporcionar una superficie de apoyo para aplicaciones rotativas.

8. Arandelas con llave

Arandelas de llave: Las arandelas de chaveta proporcionan una ranura en forma de chaveta diseñada para alinear y asegurar las piezas, normalmente se utilizan en ensamblajes para evitar la rotación de la arandela y garantizar una transmisión de par adecuada.

9. Arandelas de plástico

Arandelas de nylon: Las arandelas de nylon ofrecen una mejor protección contra la corrosión y ofrecen mejores aplicaciones donde las arandelas metálicas podrían causar interferencias al separar los herrajes.

10. Calzas

Calzos ajustables: Estas arandelas finas se utilizan para conseguir un espaciado y una alineación precisos entre los componentes. Esto es fundamental para garantizar tolerancias exactas y mantener el funcionamiento óptimo de los sistemas mecánicos.

Compruebe First Mold's calzo de piñón fabricado.

11. Arandelas con pestaña

Arandelas planas con brida: Tienen un reborde alrededor del perímetro que ofrece una mayor superficie de apoyo y una distribución suficiente de la carga.

12. Arandelas de copa

Arandelas en forma de copa: Tienen forma de copa y funcionan como cubiertas o protectores de componentes, ofreciendo con frecuencia distribución de la carga y prevención de la contaminación.

13. Arandelas no metálicas

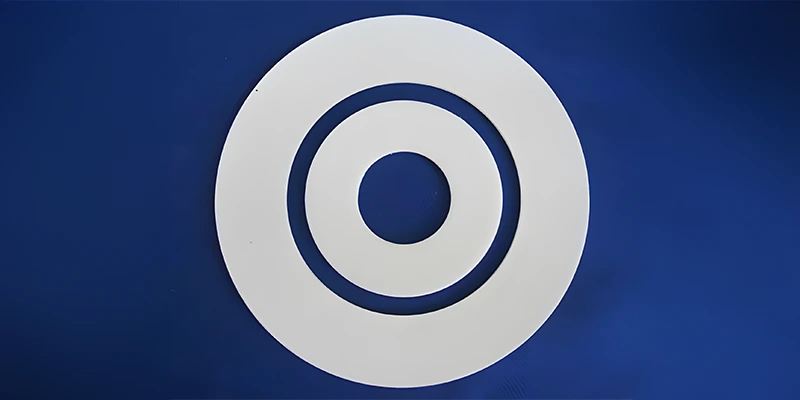

Arandelas de PTFE (teflón): Son planas, de forma circular y tienen un agujero en las arandelas centrales. Presentan excelentes propiedades como capacidad de resistencia química, baja fricción y no son pegajosas. Se utilizan principalmente en situaciones corrosivas y evitan daños en superficies sensibles.

14. Arandelas antivibración

Arandelas amortiguadoras de vibraciones: Las arandelas absorbentes de vibraciones ofrecen una tecnología de bloqueo en cuña para absorber y reducir las vibraciones en conjuntos y maquinaria, mejorando la longevidad y el rendimiento.

15. Arandelas de buje

Arandelas de buje: Son un tipo de cojinete que aísla tanto las piezas móviles como las fijas, proporcionando espaciado y alineación a las piezas giratorias.

Técnicas de fabricación de arandelas

Diversos parámetros, como el tamaño, la forma, el material, la cantidad y la precisión deseada de la arandela, influyen en la selección de la técnica de producción. El proceso de fabricación de arandelas se produce cuando hay disponibilidad de diferentes tipos de enfoques, incluyendo estampado, corte, mecanizado y más. Dada la amplia gama de aplicaciones de las arandelas, no es de extrañar que con el tiempo hayan evolucionado diversos procesos de fabricación

Métodos	Descripción	Principales características/utilidades
Método de punzonado y troquelado(estampación)	El método más convencional.	Consiste en pasar una chapa metálica plana por una prensa de estampación, que puede cortar y dar forma a las arandelas según los requisitos de su diseño.
Mecanizado	El método se aplica a las arandelas especiales.	Utiliza un máquina de torno(Torneado CNC) o fresadora(Fresado CNC) para la eliminación de material.
Corte por láser	Adecuado para arandelas especiales. y diseños intrincados.	Utiliza rayos láser de alta potencia para cortar el material garantizando la precisión.
Corte por chorro de agua	Utiliza un chorro de agua abrasivo.	Corta la arandela sin generar calor, ideal para material sensible a la temperatura.
Mecanizado por descarga eléctrica (EDM)	Implica un cable electrificado.	Fabrica arandelas de chapa, ideales para diseños intrincados y tolerancias estrechas.

¿Para qué sirve una lavadora?

A diferencia de los clavos y los tornillos, la mayoría de las arandelas no se clavan en las superficies. Esto puede hacer que alguien se pregunte por sus funciones. La comprensión de las arandelas radica en el papel que desempeñan como intermediarias entre el material y el elemento de fijación.

Proteja las superficies- Las arandelas actúan como separadores impidiendo que el material entre en contacto directo con el tornillo. Sirven de barrera que puede proteger la integridad del material.

Distribución de la carga- Las arandelas reducen la posibilidad de daños como grietas o hendiduras al ampliar la zona de contacto entre el tornillo y el material. Esto inhibe la presión excesiva en un solo lugar.

Alineación- Las arandelas pueden ofrecer una superficie nivelada para que descanse el tornillo, garantizando una distribución uniforme de la presión y una alineación precisa.

Evitar el aflojamiento- Para evitar que los elementos de fijación se aflojen por vibración, algunos tipos de arandelas, como las arandelas de seguridad, ofrecen una fricción adicional o un mecanismo de bloqueo.

Absorción de vibraciones- Estos tipos se conocen comúnmente por arandelas amortiguadoras de vibraciones. Al absorber las vibraciones, protegen los objetos de posibles daños.
